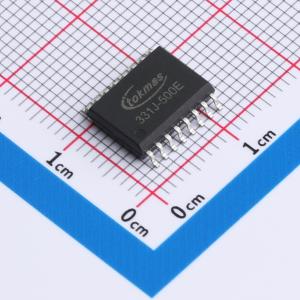

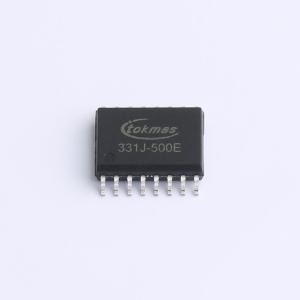

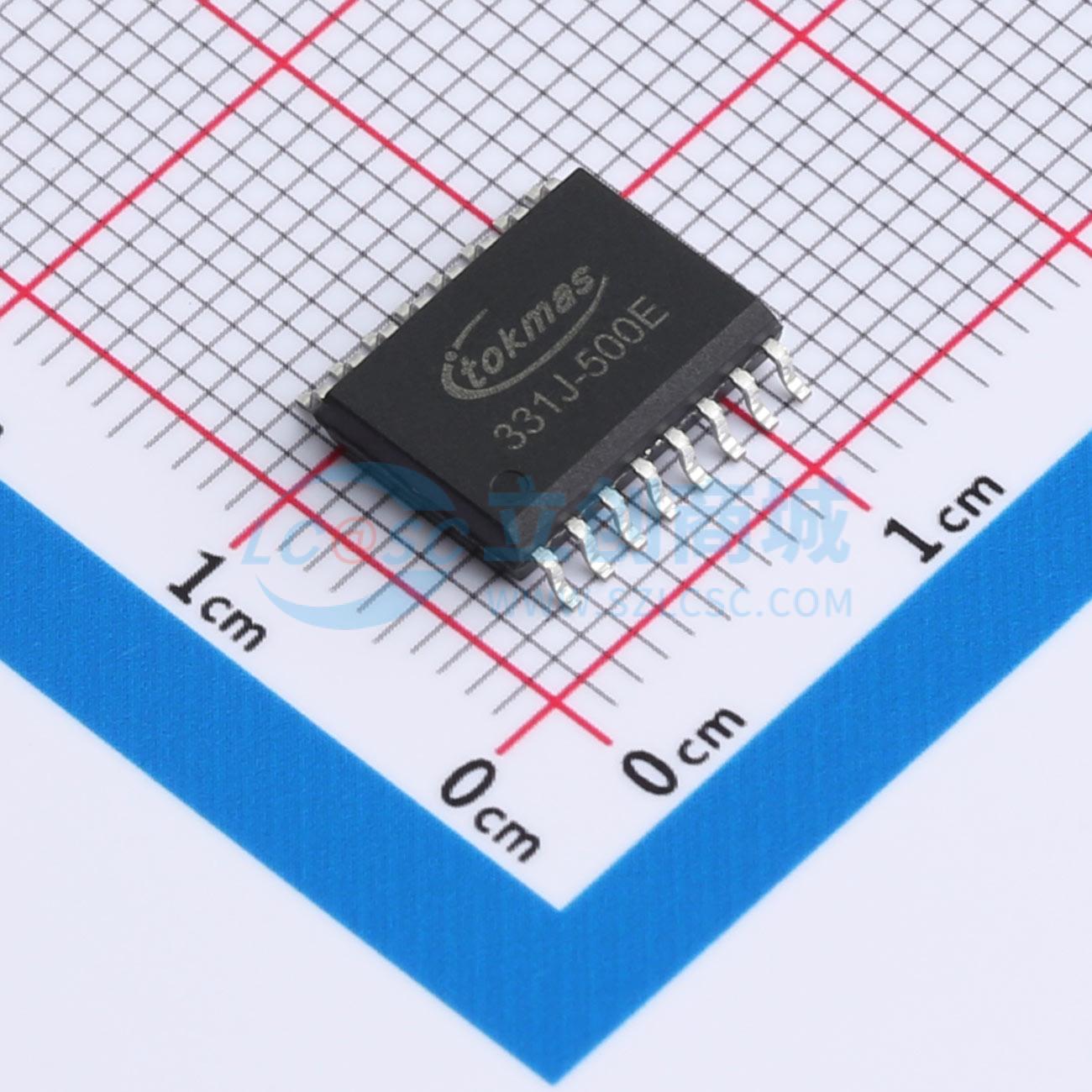

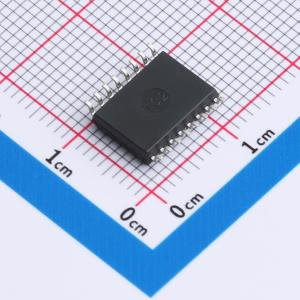

CI-331J-500E

光兼容单通道隔离式智能栅极驱动器

描述: 12mA低输入电流,输入电压3.3V/5V光电耦合器
品牌名称: Tokmas(托克马斯)
商品型号: CI-331J-500E
商品编号: C42391830
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.522333克(g)

商品参数

商品概述

CI-331Jx是高度集成的功率控制设备。故障保护、有源米勒钳位、去饱和检测和软关断是其最重要的特性。有源米勒钳位功能可防止在恶劣工作条件下出现故障开关。CI-331Jx具有高电流能力，能够驱动额定功率高达150A和1500V的IGBT。典型传播时间为180ns，可将控制器与IGBT之间的传播时间降至最低。去饱和检测可防止功率器件在过流时受损，第二个隔离通道为控制器提供故障反馈信号。欠压锁定（UVLO）功能可监控电源电压，避免IGBT的栅极电压过低。这款集成式IGBT栅极驱动器旨在提高电机驱动的性能和可靠性，同时避免了分立设计的成本、尺寸和复杂性。当检测到IGBT故障时，驱动器将缓慢关断，将IGBT电流缓慢降至零，以避免电感过电压可能对IGBT造成的损坏。同时，该故障将被传输到输入侧。

商品特性

6.0A峰值源极和灌极输出电流
最大250ns传播延迟
1.8A内部有源米勒钳位
去饱和检测：6.5V/9.0V
欠压锁定保护（UVLO）
开漏隔离故障反馈
软关断
自动故障复位/输入信号复位
最大50ns脉冲宽度失真（PWD）
最小150kV/μs共模瞬态抗扰度（CMTI）
宽VCC2工作范围：13V至33V
宽温度范围：-40℃至125℃
符合RoHS标准，WB SOIC-16封装
安全和法规认证：根据UL 1577标准，可承受5700VRMS电压1分钟

应用领域

工业逆变器
不间断电源（UPS）
交流和无刷直流电机驱动
隔离式开关模式电源
隔离式IGBT/功率MOSFET栅极驱动器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	隔离式栅极驱动器
	隔离电压(Vrms)	5700
	负载类型	IGBT；MOSFET
	通道数	1
	拉电流(IOH)	6A
	灌电流(IOL)	6A
	工作温度	-40℃~+125℃@(Ta)

	属性	参数值
	上升时间(tr)	50ns
	下降时间(tf)	50ns
	传播延迟 tpLH	180ns
	传播延迟 tpHL	180ns
	CMTI(kV/us)	150kV/us
	驱动侧工作电压	13V~33V
