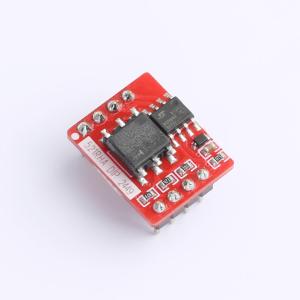

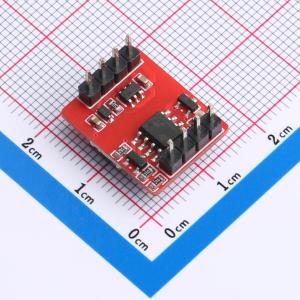

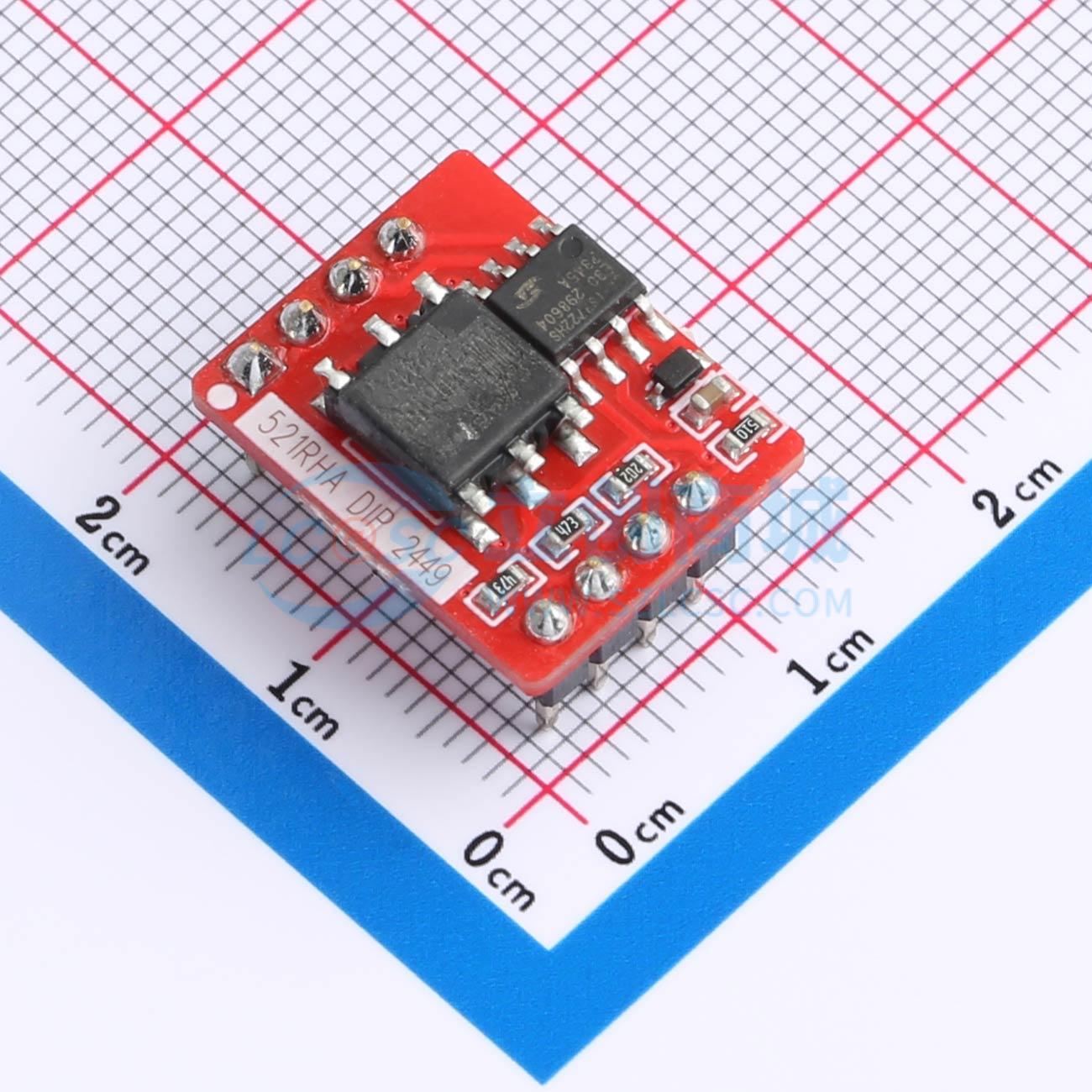

TD521D485H-A-LB

描述: TD521D485H-A-LB，主要功能将是逻辑电平转换为RS-485协议的差分电平，实现信号隔离;是一款采用IC集成化技术，实现了电源隔离，信号隔离，RS-485通信和总线保护于一体的RS-485协议收发模块。产品自带定压隔离电源，可实现3000VDC电气隔离。产品具有自动切换收发功能，不再需要通过收发控制脚进行收发控制，在一定程度上减少了设计的复杂性。产品可方便地嵌入用户设备，使设备轻松实现 RS485 协议网络的连接功能。
品牌名称: YLPTEC(易川)
商品型号: TD521D485H-A-LB
商品编号: C42389630
商品封装: DIP,18.2x14.8mm
包装方式: 管装
商品毛重: 3.17克(g)

商品参数

商品概述

主要功能将是逻辑电平转换为RS - 485协议的差分电平，实现信号隔离;是一款采用IC集成化技术，实现了电源隔离，信号隔离，RS - 485通信和总线保护于一体的RS - 485协议收发模块。产品自带定压隔离电源，可实现3000VDC电气隔离。产品具有自动切换收发功能，不再需要通过收发控制脚进行收发控制，在一定程度上减少了设计的复杂性。产品可方便地嵌入用户设备，使设备轻松实现RS485协议网络的连接功能。

商品特性

单一输入电源供电
具有隔离输出电源脚
自动收发数据功能
最多可连接128个节点
电磁辐射EMI极低
工作温度范围：-40°C~+85°C
集成电源隔离、信号隔离和总线ESD保护功能

应用领域

工业通信
煤矿行业
电力监控
楼宇自动化

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS485总线模块
	数据速率	500Kbps
	是否静电保护	是
	工作电压	4.75V~5.25V
	隔离电压(Vrms)	3000V

	属性	参数值
	节点数	128
	静态电流(Iq)	24mA
	自动流控	是
	工作温度	-40℃~+85℃
