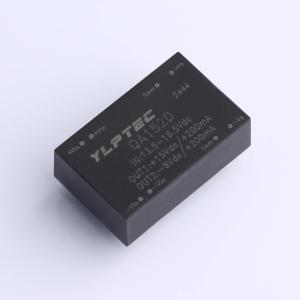

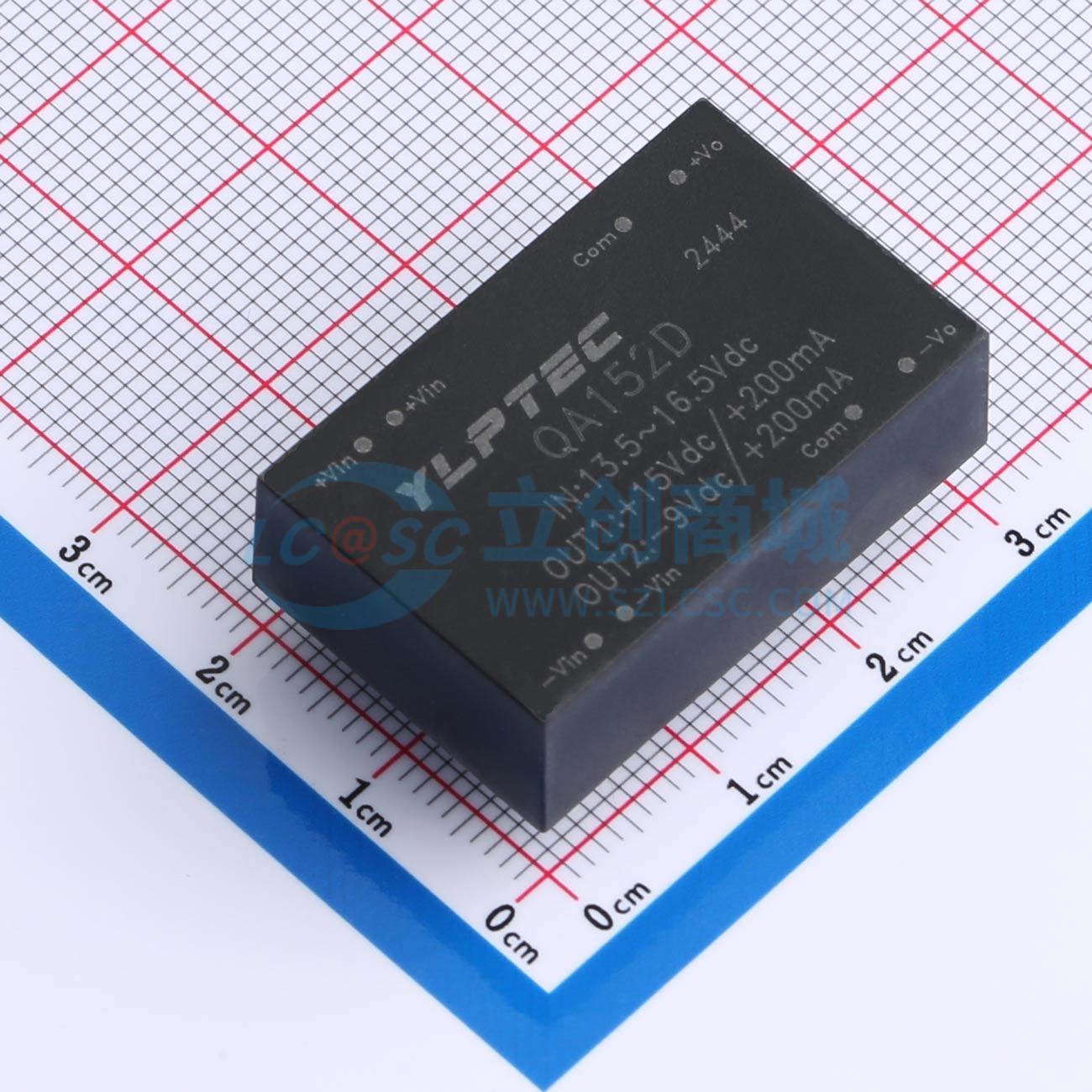

QA152D
IGBT驱动器专用DC/DC模块电源
- 描述
- 效率高达 87% DIP 封装隔离电压 4000VAC隔离电容 3pF工作温度范围:-40℃ to +85℃输入欠压保护
- 品牌名称
- YLPTEC(易川)
- 商品型号
- QA152D
- 商品编号
- C42389631
- 商品封装
- DIP,31.6x20.3mm
- 包装方式
- 管装
- 商品毛重
- 14.533333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | - | |
| 输出功率 | 2W | |
| 工作电压(Vin) | 13.5V~16.5V | |
| 转换效率 | 87% | |
| 输出电压(Vout) | 15V | |
| 输出电流(最大值) | 200mA | |
| 最大容性负载 | 1000uF |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 4kV | |
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 100kHz | |
| 纹波噪声 | 80mVp-p | |
| 长度 | 31.6mm | |
| 宽度 | 20.3mm | |
| 高度 | 10.16mm |
商品概述
QA152D 系列是专为 IGBT 驱动器而设计的 DC-DC 模块电源，其内部采用了非对称式电压输出形式，尽可能减小 IGBT 的驱动损耗。同时具有输出短路保护及自恢复能力。
商品特性
- 定电压输入，隔离非稳压输出，2W 功率
- 隔离电压：4000VAC
- 空载功耗低：0.025W(Typ.)
- 效率：高达 87% （Typ.）
- 工作环境温度： -40°C~+85°C
- MTBF ≥ 350 万小时(3500000Hrs)
- 输出短路保护：可持续短路保护，自动恢复
- 小型 SIP 封装，塑料外壳
- 国际标准引脚方式
- 纹波/ 噪声(20MHz 带宽):30mVp-p(Typ.)
应用领域
- 通用变频器
- 交流伺服驱动系统
- 电焊机不间断电源(UPS)
