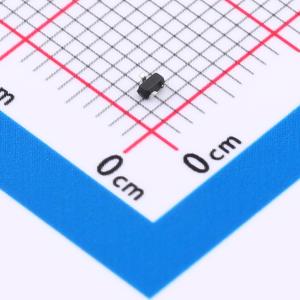

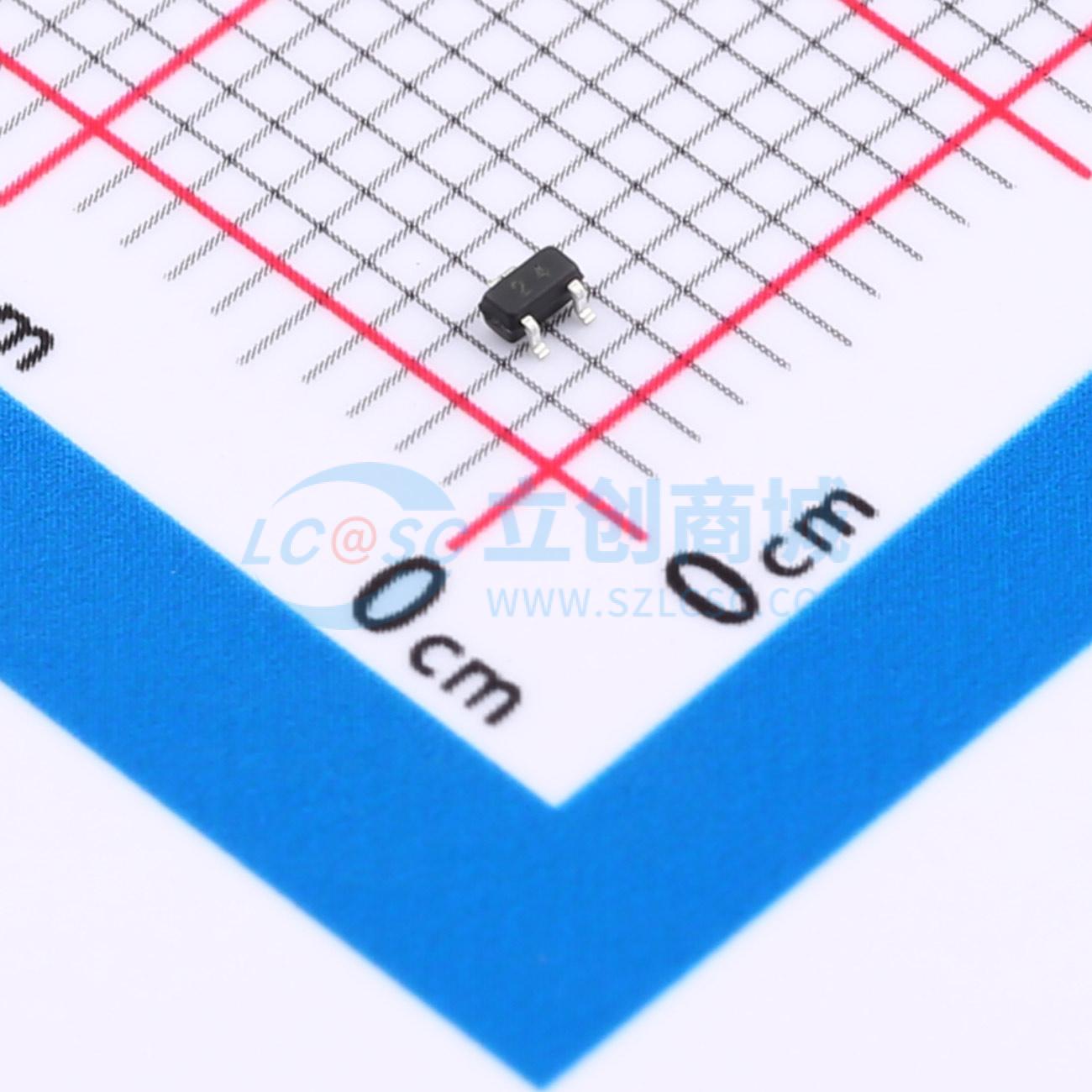

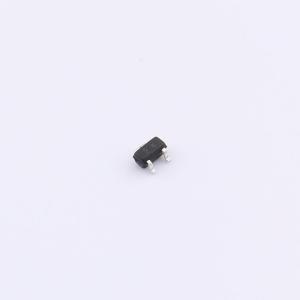

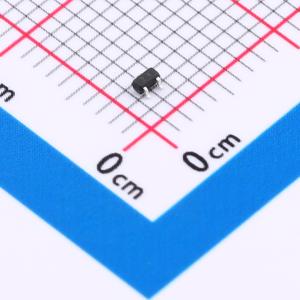

温馨提醒：图片仅供参考，商品以实物为准
HRN1302LF
NPN
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款数字晶体管属于NPN型，具有稳定的电气特性，适用于多种电路设计中。其集射极间最大承受电压（Vceo）为50V，确保了在高压环境下工作的可靠性。同时，该晶体管的最大集电极电流（Ic）可达50mA，能够满足一般驱动需求，适用于信号放大及开关应用中，是构建逻辑门电路或小型电子项目的理想选择。
- 商品型号
- HRN1302LF
- 商品编号
- C42389355
- 商品封装
- SOT-523
- 包装方式
- 编带
- 商品毛重
- 0.021克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | 1个NPN-预偏置 | |
| 耗散功率(Pd) | 150mW | |
| 晶体管类型 | NPN | |
| 直流电流增益(hFE) | 30@5mA,5V | |
| 最小输入电压(VI(on)) | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 最大输入电压(VI(off)) | - | |
| 输出电压(VO(on)) | 300mV | |
| 输入电阻 | 13kΩ | |
| 电阻比率 | 1.2 | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 内置偏置电阻可在不连接外部输入电阻的情况下配置反相器电路（见等效电路）。
- 偏置电阻由完全隔离的薄膜电阻组成，允许输入进行负偏置。它们还具有几乎完全消除寄生效应的优点。
- 操作时只需设置开/关状态，使器件设计变得简单。
