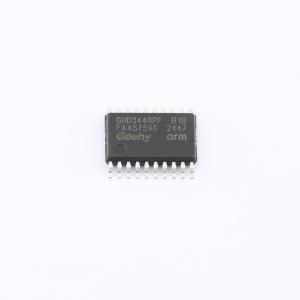

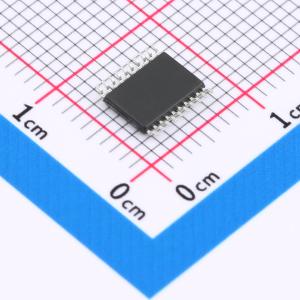

温馨提醒：图片仅供参考，商品以实物为准

GHD3440PF

三相200V栅极驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: GHD3440 是一款三相中压高速栅极驱动 IC，专为桥式电路中驱动双 N 型沟道 VDMOS 功率管或者 IGBT 而设计，适合用于电池供电的直流无刷机等应用方案。它的内嵌典型死区时间为 250ns，当单片机输出信号死区时间小于内嵌死区时间时，实际死区时间为内嵌死区时间，反之，当单片机输出信号死区时间大于内嵌死区时间时，实际死区时间为单片机输出死区时间。内嵌 VCC、VBS 欠压保护功能可以防止系统在低驱动电压开启外部功率管。通过输入信号控制高侧驱动电路输出和低侧驱动电路输出。
品牌名称: Geehy(极海半导体)
商品型号: GHD3440PF
商品编号: C42385770
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.122克(g)

商品参数

	属性	参数值
	传播延迟 tpLH	200ns
	传播延迟 tpHL	200ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+105℃
	输入高电平(VIH)	1.7V~2.4V
	输入低电平(VIL)	650mV~1.85V
	静态电流(Iq)	165uA
	功能特性	交错导通保护；死区时间控制

商品概述

GHD3440是一款三相中压高速栅极驱动IC，设计用于驱动桥式电路中的双N沟道VDMOS功率管或IGBT。其内置典型死区时间为250ns。当微控制器输出信号的死区时间小于内置值时，实际死区时间采用内置值；反之，则采用微控制器输出的死区时间。该器件集成了VCC和VBS欠压保护功能，可防止系统在驱动电压过低时开启外部功率管。它通过输入信号控制高侧和低侧驱动电路的输出。

商品特性

电源电压工作范围：5.5~18V
悬浮偏移电压：+200V
内置最小死区时间：250ns
内置VCC、VBS欠压保护
内置直通防止功能
内置输入下拉电阻
内置输出下拉电阻
匹配的高端与低端通道传输时间
高dv/dt噪声抑制能力
输入与输出同相位
兼容3.3V/5V逻辑输入
峰值输出电流1.0A@12V，3.3nF负载下降时间60ns
峰值输出电流0.8A@12V，3.3nF负载上升时间90ns

应用领域

电动工具
园林工具
清洁工具

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	三相
	负载类型	MOSFET；IGBT
	驱动通道数	-
	灌电流(IOL)	1A
	拉电流(IOH)	800mA
	工作电压	5.5V~18V
	上升时间(tr)	90ns
	下降时间(tf)	60ns
