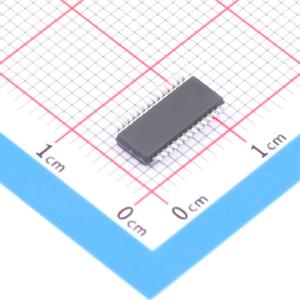

温馨提醒：图片仅供参考，商品以实物为准
FE1.1s-BSOP28BCNTR
USB 2.0 4-Port Hub
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款USB 2.0高速4端口集线器控制器，具有支持GSMA“通用充电解决方案”（UCS）的特殊功能。它完全符合USB-IF“通用串行总线规范修订版2.0”和“电池充电规范修订版1.1/1.2”。是一款高度集成、高质量、高性能的USB 2.0 4端口集线器解决方案。由于其占用空间小且功耗极低，它是嵌入式应用以及独立集线器的理想选择
- 品牌名称
- TERMINUS(汤铭科技)
- 商品型号
- FE1.1s-BSOP28BCNTR
- 商品编号
- C42383361
- 商品封装
- SSOP-28
- 包装方式
- 编带
- 商品毛重
- 0.300786克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB集线器 | |
| 类型 | 集线器 | |
| USB协议版本 | USB 2.0 | |
| 数据速率 | 480Mbps | |
| 工作电压 | 4.5V~5.5V；3V~3.6V | |
| 工作温度 | 0℃~+70℃ |
| 属性 | 参数值 | |
|---|---|---|
| 存储器接口 | I2C | |
| 工作电流 | 84mA | |
| 静态电流 | - | |
| 通道数 | 4 | |
| 功能特性 | 内部稳压器；端口电源开关控制；ESD保护；上电复位；过流保护；BC1.1协议支持；BC1.2协议支持 |
商品概述
FE1.1s 是一款支持 GSMA“通用充电解决方案”(UCS) 的 USB 2.0 高速 4 端口集线器控制器。它完全符合 USB-IF“通用串行总线规范修订版 2.0”和“电池充电规范修订版 1.1/1.2”。该器件是一款高度集成、高质量、高性能的 USB 2.0 4 端口集线器解决方案。凭借其微小的占板面积和极低的功耗，它是嵌入式应用以及独立式集线器的选择。其高质量通过全面的扫描链和内置自测试模式的设计可测试性得以保证，可在封装和测试阶段对所有高速、全速和低速模拟前端组件进行测试。FE1.1s 可选择配置为支持 USB-IF 电池充电规范定义的充电下行端口。启用此功能后，USB 集线器可轻松转变为充电站——符合通用充电解决方案的电池供电便携式设备的 USB 充电集线器。
商品特性
- 完全符合通用串行总线规范修订版 2.0 (USB 2.0)
- 上行端口支持高速 (480MHz) 和全速 (12MHz) 模式
- 4 个下行端口支持高速、全速和低速 (12MHz) 模式
- 符合通用充电解决方案以及 USB 电池充电规范 1.1/1.2
- 集成 USB 2.0 收发器
- 集成上行 1.5KΩ 上拉电阻、下行 15KΩ 下拉电阻和串联电阻
- 集成 5V 至 3.3V 和 1.8V 稳压器
- 集成带电源故障检测电路的上电复位
- 集成带反馈电阻和晶体负载电容的 12MHz 振荡器
- 集成 12MHz 至 480MHz 锁相环
- 集成用于支持 UCS 的便携式设备检测电路
- 单事务转换器 – 所有下行端口共享一个 TT；该 TT 可处理 64 个周期性起始分割事务、32 个周期性完成分割事务和 6 个非周期性事务
- 支持联动电源控制和全局过流检测
- EEPROM 可配置选项 – 供应商 ID、产品 ID 和设备发布编号；以及下行端口数量
- 当集线器从自供电模式切换到总线供电模式时自动重新枚举
- 板级配置支持全面的端口指示灯：四个下行端口启用指示灯 LED（绿色，每端口一个），加上一个活动/挂起指示灯 LED（红色）；或一个联合下行端口启用指示灯 LED（绿色，所有端口共享一个），加上一个活动/挂起指示灯 LED（红色）；或一个联合下行端口启用指示灯 LED（绿色，所有端口共享一个），加上一个充电请求/便携式设备检测指示灯 LED（蓝色）
- 板级配置支持在所有 4 个下行端口上实现通用充电解决方案的便携式设备检测机制
