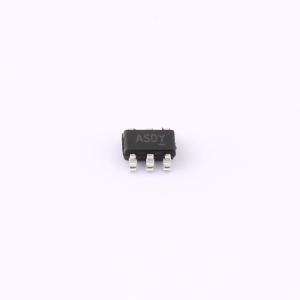

温馨提醒：图片仅供参考，商品以实物为准
ETA1039S2G
升压型 1.5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一种高效同步升压转换器，可从低压源向高达5V的固定输出提供高达1.5A的电流。与大多数升压转换器不同，它包含在关机、短路、输出电流过载或输出高于输入的其他事件期间将输入与输出断开的电路。这消除了使用外部MOSFET及其控制电路来断开输入与输出的需要，并提供强大的输出过载保护。此外，还可以灵活设置输入峰值电流限制，从而限制输出电流。1MHz的开关频率允许使用小型薄型电感器和陶瓷电容器，从而最小化解决方案的占用空间。内部同步MOSFET可实现最高效率，并且通过内部补偿的电流模式控制，可将外部元件数量降至最低。采用小型SOT23-6封装。
- 品牌名称
- ETA(钰泰)
- 商品型号
- ETA1039S2G
- 商品编号
- C42383374
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.0536克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | - | |
| 输出电压 | 5V | |
| 输出电流 | 1.5A | |
| 开关频率 | 700kHz~1.3MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 40uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 轻载高效模式；可调限流；负载断开；打嗝限流 |
商品概述
ETA1039是一款高效率同步升压转换器，能够从低电压源提供高达1.5A的电流，输出固定电压最高至5V。与大多数升压转换器不同，它在关断、短路、输出电流过载或其他输出高于输入的情况下，集成了断开输入与输出连接的电路。这消除了使用外部MOSFET及其控制电路来断开输入与输出的需要，并提供了强大的输出过载保护。此外，ETA1039还提供了设定输入峰值电流限制的灵活性，从而限制了输出电流。1MHz的开关频率允许使用小型薄型电感器和陶瓷电容器，从而最小化解决方案的占板面积。内部同步MOSFET提供了最高效率，并且由于采用内部补偿的电流模式控制，外部元件数量降至最少。ETA1039采用微型SOT23-6封装。
商品特性
- 输出断开功能
- 短路保护
- 5V/1.5A输出功率
- 输出至输入反向电流保护
- 效率高达96%
- 4μA空载静态电流和轻载PFM模式
- 内部同步整流器
- 可编程电流限制
- 电流模式控制
- 逻辑控制关断和热关断
- SOT23-6封装
应用领域
- 移动互联网设备和智能手机的USB OTG
- 移动备用电池充电器
- 碱性、NiCd和NiMH电池应用
- USB供电设备
