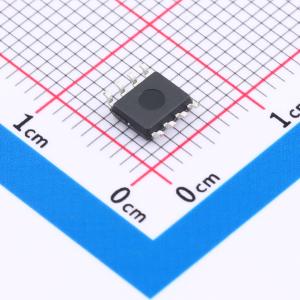

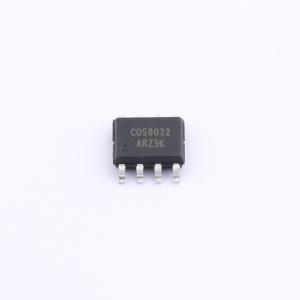

温馨提醒：图片仅供参考，商品以实物为准
COS8032ARZ
80 MHz、12 V、轨到轨高速运算放大器
- 描述
- 12V,80MHz高速运算放大器， 2CH，12V，80MHZ，36V/us 1.7mA/ch，RRIO
- 品牌名称
- COSINE(科山芯创)
- 商品型号
- COS8032ARZ
- 商品编号
- C42381443
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1126克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 最大电源宽度(Vdd-Vss) | 12V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 80MHz | |
| 输入失调电压(Vos) | 10mV | |
| 输入失调电压温漂(Vos TC) | 10uV/℃ | |
| 压摆率(SR) | 36V/us | |
| 输入偏置电流(Ib) | 1nA | |
| 输入失调电流(Ios) | 1nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 18nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 1.7mA | |
| 输出电流 | 24mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 3.2V~12V | |
| 双电源电压(Vee~Vcc) | 1.6V~6V；-6V~-1.6V | |
| 功能特性 | - |
商品概述
COS8031（单通道）、COS8032（双通道）和COS8034（四通道）是低功耗电压反馈高速放大器，可在3.2V至12V单电源或±1.6V至±6V双电源下工作。它们具有通常在电流反馈放大器中才能找到的带宽和压摆率。宽带宽和快速压摆率使这些放大器适用于许多通用高速应用。
COS8031/2/4系列提供出色的整体性能和通用性。输出电压摆幅可延伸至每个电源轨的20mV以内，提供最大输出动态范围和出色的过驱动恢复能力。这些特性使COS8031/2/4系列适用于视频电子设备，如相机、视频切换器或任何高速便携式设备。低失真和快速建立时间也使其非常适合有源滤波器应用。
商品特性
- -3dB带宽为80MHz
- 单电源或双电源工作：3.2V ~ 12V，±1.6V至±6V
- 压摆率：36V/µs
- 轨到轨输出（RRO）
- 低静态电流：1.4mA
- 单位增益稳定
- 无相位反转
- 扩展温度范围从 -40°C到 +125°C
- 小封装：COS8031有SOT23 - 5/SOP - 8封装；COS8032有SOP - 8/MSOP - 8封装；COS8034有SOP14/TSSOP14封装
应用领域
- 同轴电缆驱动器
- 有源滤波器
- 视频和相机
- CCD成像系统
- 时钟缓冲器
- 基站
- A - D驱动器
