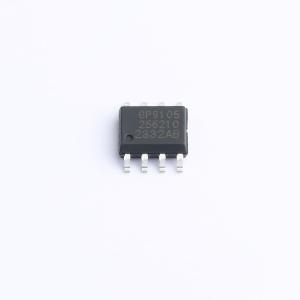

GP9105-F100K-N-SW
模拟信号转PWM信号转换器，可将模拟电压线性转换成PWM信号
- 描述
- GP9105是一个模拟信号转PWM信号转换器，相当于一个PWM信号输出的ADC。此芯片可以将0V到VCC的模拟电压线性转换成占空比为0%到100%的PWM信号，并且占空比的线性误差小于0.5%。
- 品牌名称
- Guestgood(客益)
- 商品型号
- GP9105-F100K-N-SW
- 商品编号
- C42375428
- 商品封装
- SOP-8
- 包装方式
- 管装
- 商品毛重
- 0.139克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 | |
| 分辨率(位) | - | |
| 通道数 | 1 | |
| 工作电压 | 2.7V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 芯片类型 | - | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品概述
GP9105 是一款模拟信号转 PWM 信号转换器，相当于一个具有 PWM 信号输出的 ADC。该器件可将 0V 至 VCC 的模拟电压线性转换为占空比 0% 至 100% 的 PWM 信号，且占空比线性误差小于 0.5%。
商品特性
- 将 0V 至 VCC 的模拟电压输入，线性转换为 0% 至 100% 占空比的 PWM 信号输出。
- 输出 PWM 信号的频率范围：1Hz 至 1MHz。
- 最大 PWM 占空比误差：< 1%。
- PWM 占空比线性度误差 < 0.5%。
- 电源电压：2.7V 至 5.5V。
- 功耗：< 5mA。
- 启动时间：< 2 ms。
- 工作温度：-40°C 至 85°C、-40°C 至 125°C。
应用领域
- 直流马达调速
- LED调光
- 工业模拟信号隔离
- 逆变器
- 电源
