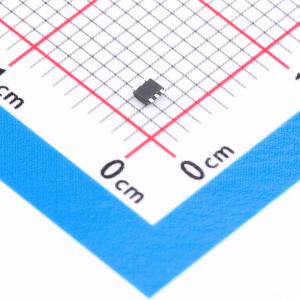

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC2G04DRLR-G
低电压CMOS双反相器门，具有低功耗和ESD保护功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- SN74LVC2G04DRLR-G
- 商品编号
- C42370551
- 商品封装
- SOT-563
- 包装方式
- 编带
- 商品毛重
- 0.0195克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 2 | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 1.7V；2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV；800mV | |
| 输出高电平(VOH) | 1.2V；2.2V；1.9V；3.8V；2.3V | |
| 输出低电平(VOL) | 100mV~550mV | |
| 传播延迟(tpd) | 8ns@1.8V,30pF | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 电源关断保护；掉电保护功能 |
商品概述
TP74LVC2G04是一款双反相器门，它提供Y = A（上划线）的功能。该器件具有掉电保护电路，可防止器件在掉电时损坏。
商品特性
- 工作电压范围：1.65~5.5V
- 输入可接受高达5.5V的电压，允许向下转换至VCC
- ±24mA输出驱动（VCC = 3.3V）
- 低功耗，最大ICC为10μA
- ESD保护超过JESD 22标准：2000V人体模型（A114 - A）、200V机器模型（A115 - A）、1000V充电器件模型（C101）
应用领域
- AV接收器
- 便携式音频基座
- IP电话（有线和无线）
- 嵌入式PC
- 个人数字助理（PDA）
