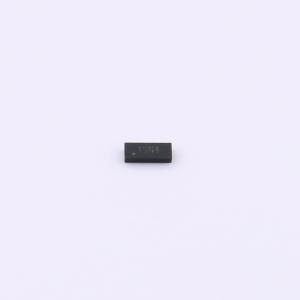

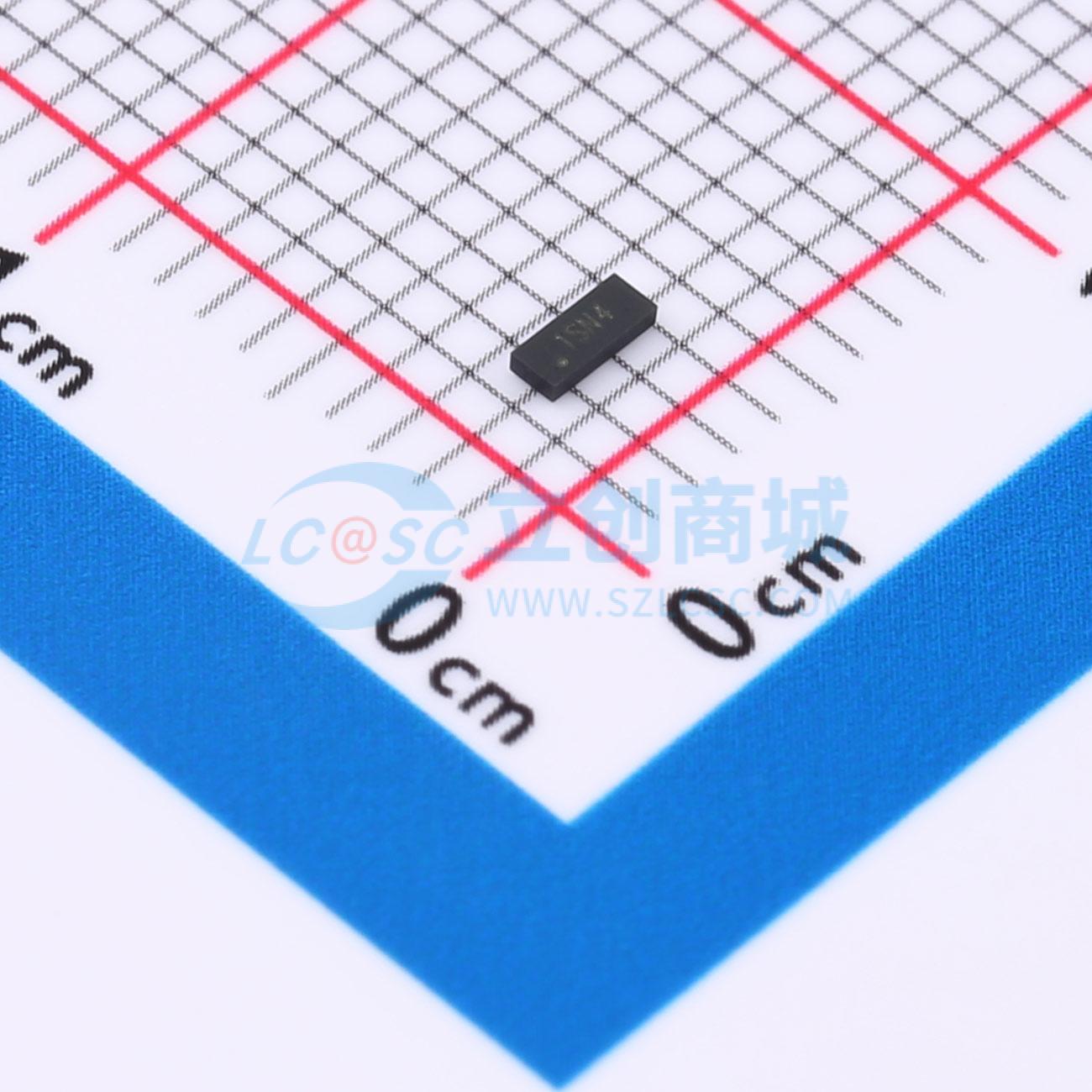

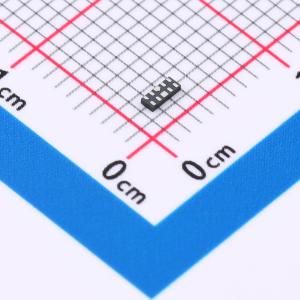

TPESD01N4P
双向 1.5V截止 峰值浪涌电流：4.5A
- 描述
- 特性：4个双向通道ESD保护。 通常用于高速端口。 低工作电压：1.5V。 低通道输入电容：I/O典型值为0.13pF。 IEC 61000-4-2（ESD）抗扰度测试：空气放电±15kV，接触放电±12kV。 IEC 61000-4-4（EFT）：40A（5/50ns）。应用：USB 3.1 & 3.2和MDDI端口。 PCI Express和Serial SATA端口
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPESD01N4P
- 商品编号
- C42370555
- 商品封装
- DFN2510-10
- 包装方式
- 编带
- 商品毛重
- 0.025733克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 1.5V | |
| 钳位电压 | 1.85V；3.2V | |
| 峰值脉冲电流(Ipp) | 4.5A | |
| 峰值脉冲功率(Ppp) | 13W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 3V | |
| 反向电流(Ir) | 100nA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| Cj-结电容 | 0.25pF；0.13pF |
