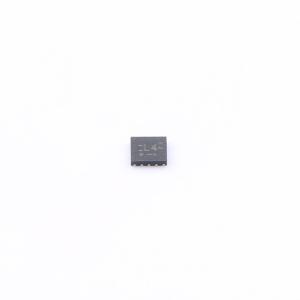

NXU0104GU12X

4位双电源电压电平转换缓冲器，带施密特触发输入和三态输出

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Nexperia(安世)
商品型号: NXU0104GU12X
商品编号: C42365817

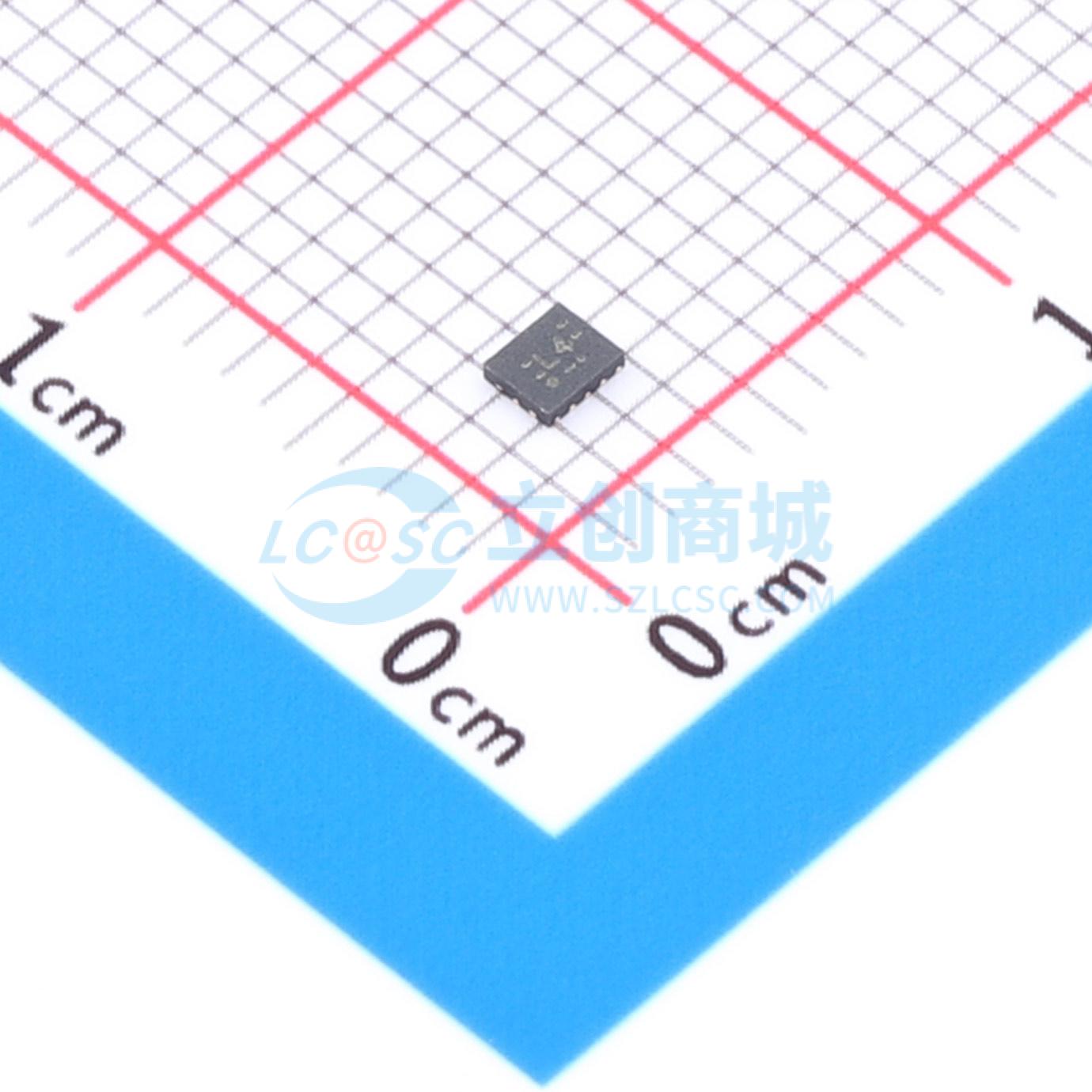

商品封装: XQFN-12
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	每个电路通道数	4
	输出类型	三态
	工作温度	-40℃~+125℃
	功能特性	输出使能高阻；断电保护；集成上拉电阻
	灌电流(IOL)	-
	拉电流(IOH)	-
	接口类型	SPI；UART；JTAG
	芯片类型	电平转换器

商品概述

NXU0104是一款4位、双电源电平转换缓冲器，具备施密特触发输入和三态输出。它包含四个数据输入（An）、四个数据输出（YBn）以及一个输出使能输入（OE）。VCCA和VCCB均可在0.9 V至5.5 V之间的任意电压下供电，使得该器件适用于在任意电压节点（1.2 V、1.5 V、1.8 V、2.5 V、3.3 V和5.0 V）之间进行转换。该器件促进数据总线之间的异步通信，通过四个通道将数据以固定方向（单向）从A总线传输到B总线。OE引脚可参考VCCA或VCCB域，当OE引脚置为低电平时，输出被禁用并进入高阻关断状态，从而隔离总线。OE引脚可以悬空或外部下拉至地，以确保在电源上电或下电期间输出处于高阻态。该器件确保在整个电源电压范围内具有低静态和动态功耗，并针对使用IOFF的部分断电应用进行了全面规定。IOFF电路可防止在器件断电或任一电源断开（悬空）时，可能造成损坏的回流电流通过器件。无需电源时序控制，并可防止电源转换期间的输出毛刺。因此，在电源上电/下电期间的电源转换过程中，输出端不会出现毛刺。

商品特性

宽电源电压范围：VCCA: 0.9 V 至 5.5 V；VCCB: 0.9 V 至 5.5 V
在1.1 V至5.5 V电源电压范围内具有低功耗：3 μA（Tamb = 25°C）；5 μA（Tamb = -40°C 至 +125°C）
施密特触发输入，输入端集成静态高阻值下拉电阻
最大数据速率：250 Mbps（≥ 1.8 V至5 V转换）
输出使能（OE）允许连接至VCCA或VCCB域
当任一电源电压低于100 mV或断开（悬空）时进入暂停模式
低噪声过冲和下冲 < 10% 的VCCO
IOFF电路提供部分断电模式操作
闩锁性能超过100 mA，符合JESD78D Class II标准
符合JEDEC标准：JESD8-12（0.9 V至1.3 V）、JESD8-11（1.4 V至1.6 V）、JESD8-7（1.65 V至1.95 V）、JESD8-5（2.3 V至2.7 V）、JESD8C（2.7 V至3.6 V）、JESD12-6（4.5 V至5.5 V）
ESD保护：HBM：符合ANSI/ESDA/JEDEC JS-001 class 2，超过2500 V；CDM：符合ANSI/ESDA/JEDEC JS-002 class C3，超过1500 V
规定工作温度范围：-40°C至+85°C和-40°C至+125°C
类似功能器件：NXU0204和NXU0304

应用领域

通用I/O电平转换
嘈杂环境或慢速输入信号
支持推挽电压转换
消费电子

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	单向
	输入信号	-
	输出信号	-
	数据速率	250Mbps
	工作电压(VCCA)	900mV~5.5V
	工作电压(VCCB)	900mV~5.5V
	元件数	-
