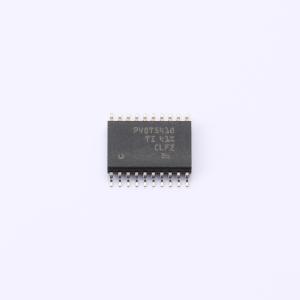

温馨提醒：图片仅供参考，商品以实物为准

PSN74LV8T541QPWRQ1

具有三态输出和逻辑电平转换器的汽车级八通道缓冲器和驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 包含具有三态输出的八通道缓冲器。低电平有效输出能够使引脚（OE1和OE2）控制所有八个通道，并配置为使输出都必须为低电平才能有效。该输入经设计，具有较低阀值电路，支持电源电压大于输入电压时的升压转换。此外，当输入电压大于电源电压时，5V容限输入引脚可实现降压转换。输出电平始终以电源电压 (VCC) 为基准，并支持1.8V、2.5V、3.3V和5V CMOS电平。
品牌名称: TI(德州仪器)
商品型号: PSN74LV8T541QPWRQ1
商品编号: C42366102
商品封装: TSSOP-20
包装方式: 袋装
商品毛重: 1克(g)

商品参数

商品概述

SN74LV8T541-Q1是具有三态输出和逻辑电平转换器的汽车级八通道缓冲器和驱动器。SN74LV8T541-Q1 包含具有三态输出的八通道非反相缓冲器。低电平有效输出能够使引脚（OE1 和 OE2）控制所有八个通道，并配置为使输出都必须为低电平才能有效。该输入经设计，具有较低阈值电路，支持电源电压大于输入电压时的升压转换。此外，当输入电压大于电源电压时，5V容限输入引脚可实现降压转换。输出电平始终以电源电压(VCC)为基准，并支持1.8V、2.5V、3.3V和5V CMOS电平。

商品特性

符合面向汽车应用的AEC-Q100标准
器件温度等级 1: -40℃ 至 +125℃
器件 HBM ESD 分类等级 2
器件 CDM ESD 分类等级 C4B
采用具有可湿性侧面的QFN封装
1.65V至5.5V的宽工作电压范围
5.5V容限输入引脚
支持单电源电压转换
支持升压转换:1.2V至1.8V、1.5V至2.5V、1.8V至3.3V、3.3V至5.0V
支持降压转换:5.0V、3.3V、2.5V至1.8V；5.0V、3.3V至2.5V；5.0V至3.3V
速率高达 150Mbps（5V或VCC为3.3V时）
支持标准功能引脚排列
闩锁性能超过 250mA，符合JESD17规范

应用领域

数字标牌
控制指示灯LED
增加微控制器上的输出数

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	单向
	输入信号	CMOS
	输出信号	CMOS
	数据速率	150Mbps
	工作电压(VCCA)	1.65V~5.5V
	工作电压(VCCB)	1.65V~5.5V
	元件数	1

	属性	参数值
	每个电路通道数	8
	输出类型	三态
	工作温度	-40℃~+125℃
	功能特性	输出使能高阻
	灌电流(IOL)	-
	拉电流(IOH)	-
	接口类型	-
	芯片类型	电平转换器
