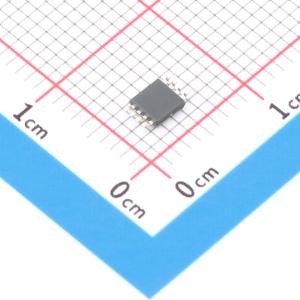

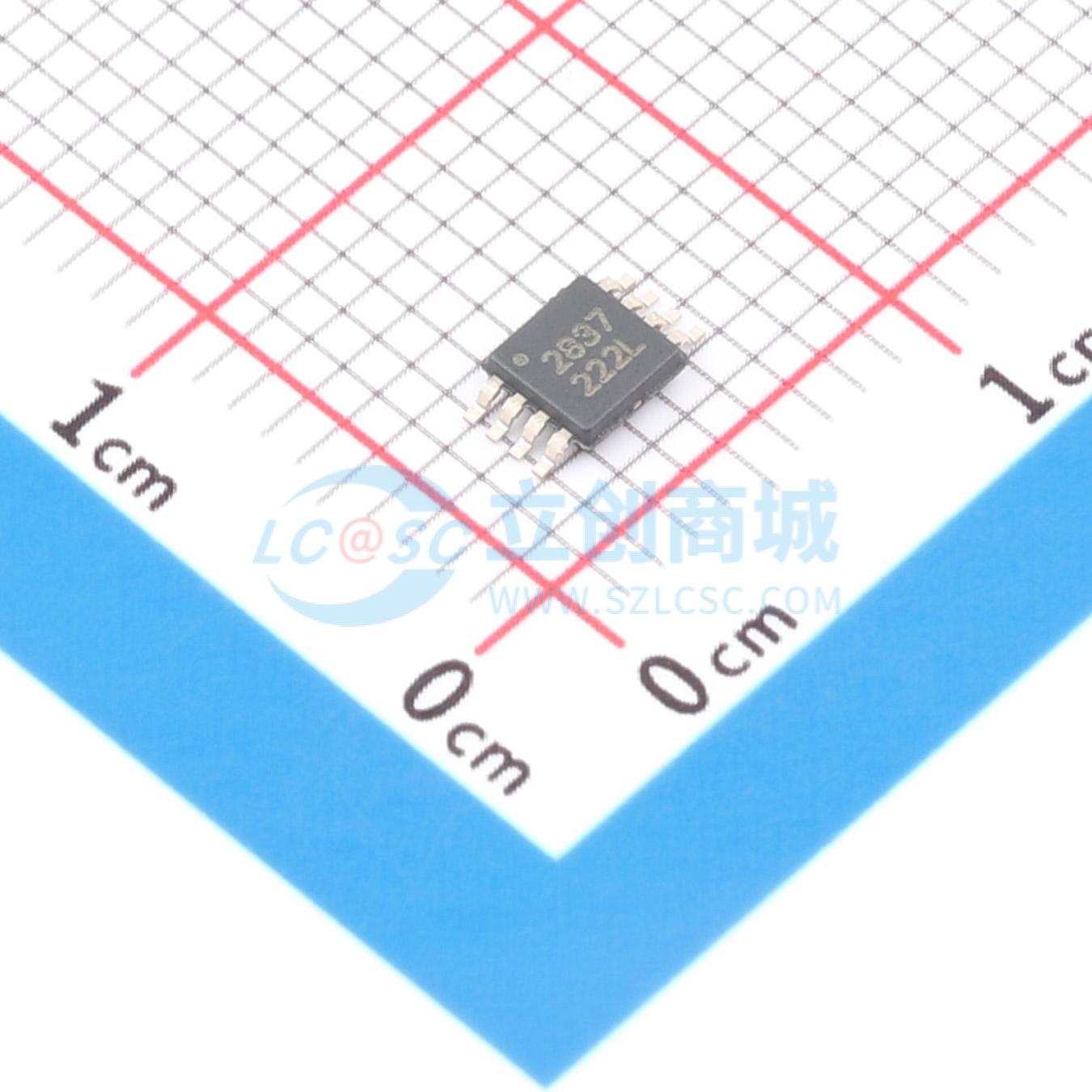

温馨提醒：图片仅供参考，商品以实物为准
OPA2837IDGKT
OPA2837IDGKT
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- OPA2837 双通道、低功耗、精密、轨到轨输出、105MHz 电压反馈放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2837IDGKT
- 商品编号
- C441771
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.113793克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | - | |
| 输入失调电压(Vos) | 130uV | |
| 输入失调电压温漂(Vos TC) | 400nV/℃ | |
| 压摆率(SR) | 105V/us | |
| 输入偏置电流(Ib) | 664nA | |
| 输入失调电流(Ios) | 8nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 4.7nV/√Hz@500Hz | |
| 共模抑制比(CMRR) | 110dB | |
| 静态电流(Iq) | 592uA | |
| 输出电流 | 70mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.7V~5.4V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 使能/关断功能 |
商品概述
OPA837为单通道、OPA2837为双通道单位增益稳定电压反馈精密低功耗运算放大器，与其他精密运算放大器相比可提供较高的MHz/mW带宽，单5V电源下每通道仅消耗600μA，器件功率为3.0mW，增益为1V/V时可提供105MHz带宽，修整后失调电压最大值为±130μV，温漂典型值为±0.4μV/℃，可提供较低的输入点噪声级别为4.7nV/√Hz，50MHz增益带宽积可为高频提供低输出阻抗，额定运行温度范围为-40℃至+125℃，OPA837提供带电源关断特性的6引脚SOT-23封装和5引脚SC70封装，OPA2837提供8引脚VSSOP封装和10引脚WQFN封装。
商品特性
- 1V/V增益下带宽为105MHz
- 修整后电源电流极低，为600μA
- 增益带宽积为50MHz
- 压摆率为105V/μs
- 支持负轨输入，轨至轨输出
- 单电源工作电压范围为2.7V~5.4V
- 25℃下输入偏移电压最大值为±130μV
- DCK封装输入偏移电压漂移最大值<±1.6μV/℃
- 频率大于100Hz时输入电压噪声为4.7nV/√Hz
- 2Vpp、100kHz条件下二次谐波失真为-120dBc，三次谐波失真为-145dBc
- 0.5V阶跃到0.1%的稳定时间为35ns
- 关断电流为5μA，可从关断状态快速恢复
- 单位增益稳定
- 额定运行温度范围为-40℃~+125℃
应用领域
- 12位至16位低功耗SAR驱动器
- 精密ADC基准缓冲器
- 极低功耗有源滤波器
- 低功耗跨阻放大器
- 传感器信号调节
- 可穿戴设备
- 低侧电流检测
- 低功耗、低噪声、精密单端SAR ADC驱动器
