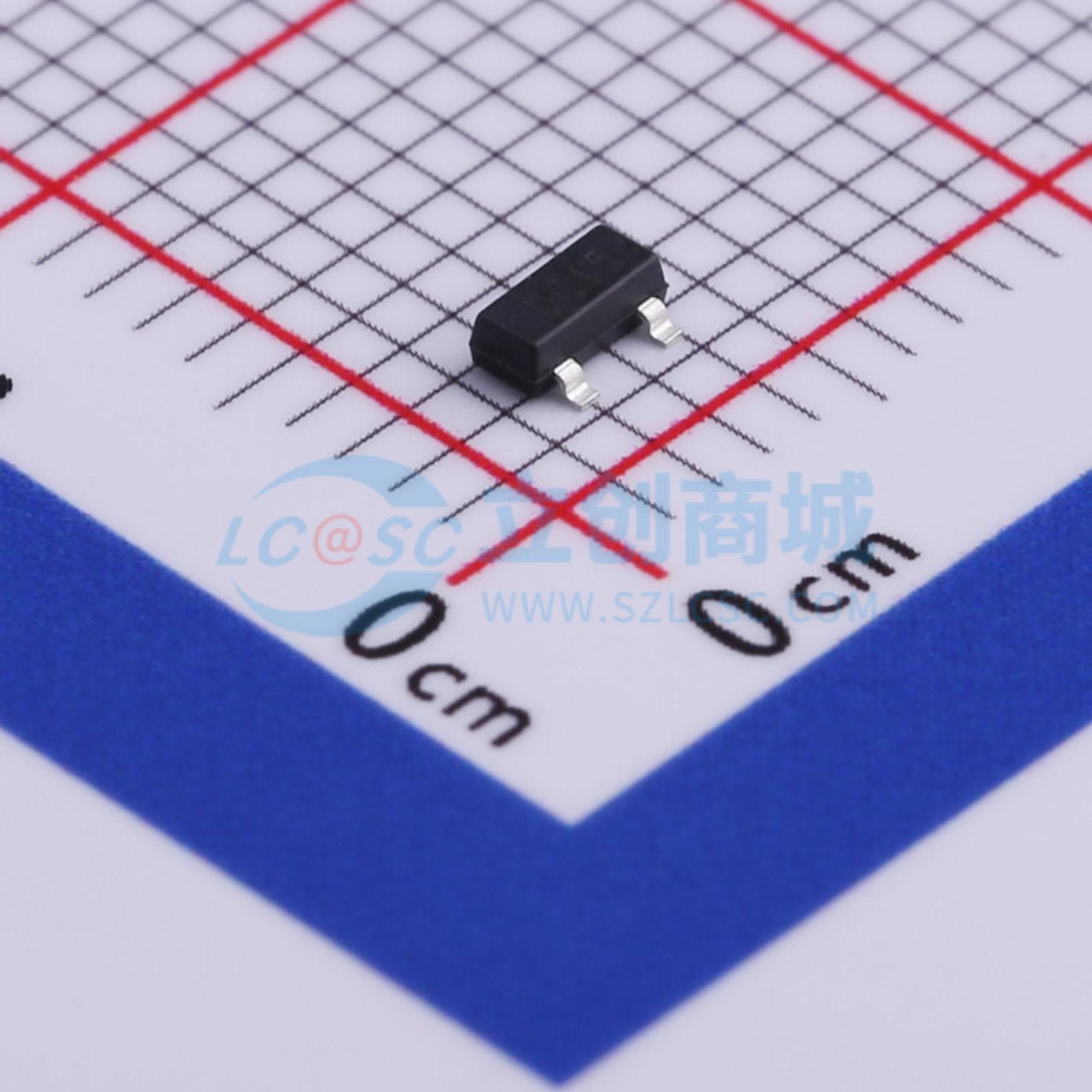

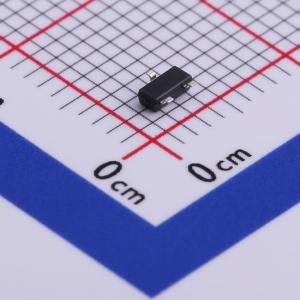

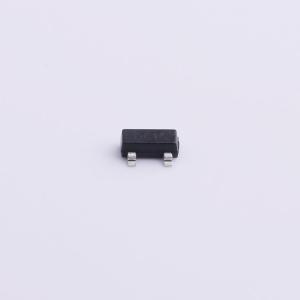

温馨提醒：图片仅供参考，商品以实物为准

SDC15.TCT

品牌名称: SEMTECH
商品型号: SDC15.TCT
商品编号: C441849
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

商品概述

SDC15瞬态电压抑制器（TVS）旨在保护连接到数据和传输线路的组件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击引起的电压浪涌影响。 TVS二极管具有高浪涌能力、低工作电压和钳位电压以及快速响应时间的特点。这使其非常适合用作敏感半导体组件的板级保护。双结共阴极设计允许用户保护一条工作电压为±12伏的数据或电源线。低矮型SOT23封装为“拥挤”电路板的设计提供了灵活性。 SDC15 TVS符合IEC 61000 - 4 - 2（原IEC 801 - 2）4级“人体模型”的空气和接触放电浪涌要求。

商品特性

300瓦峰值脉冲功率 (tp= 8 / 20us)
40瓦峰值脉冲功率 (tp= 10 / 1000us)
数据和电源线瞬态保护，符合IEC 61000 - 4 - 2（ESD）±15kV（空气）、±8kV（接触）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）；IEC 61000 - 4 - 5（雷击）12A（1.2/50μs）
保护一条双向线路
低钳位电压
低泄漏电流
高浪涌能力
固态硅雪崩技术

应用领域

RS - 232数据线
便携式电子设备
工业控制
机顶盒
服务器、笔记本电脑和台式电脑
12V直流电源保护

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	12.8V
	钳位电压	21.2V
	峰值脉冲电流(Ipp)	10A@8/20us
	峰值脉冲功率(Ppp)	300W
	击穿电压	14.3V

	属性	参数值
	反向电流(Ir)	100nA
	通道数	单路
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	120pF
