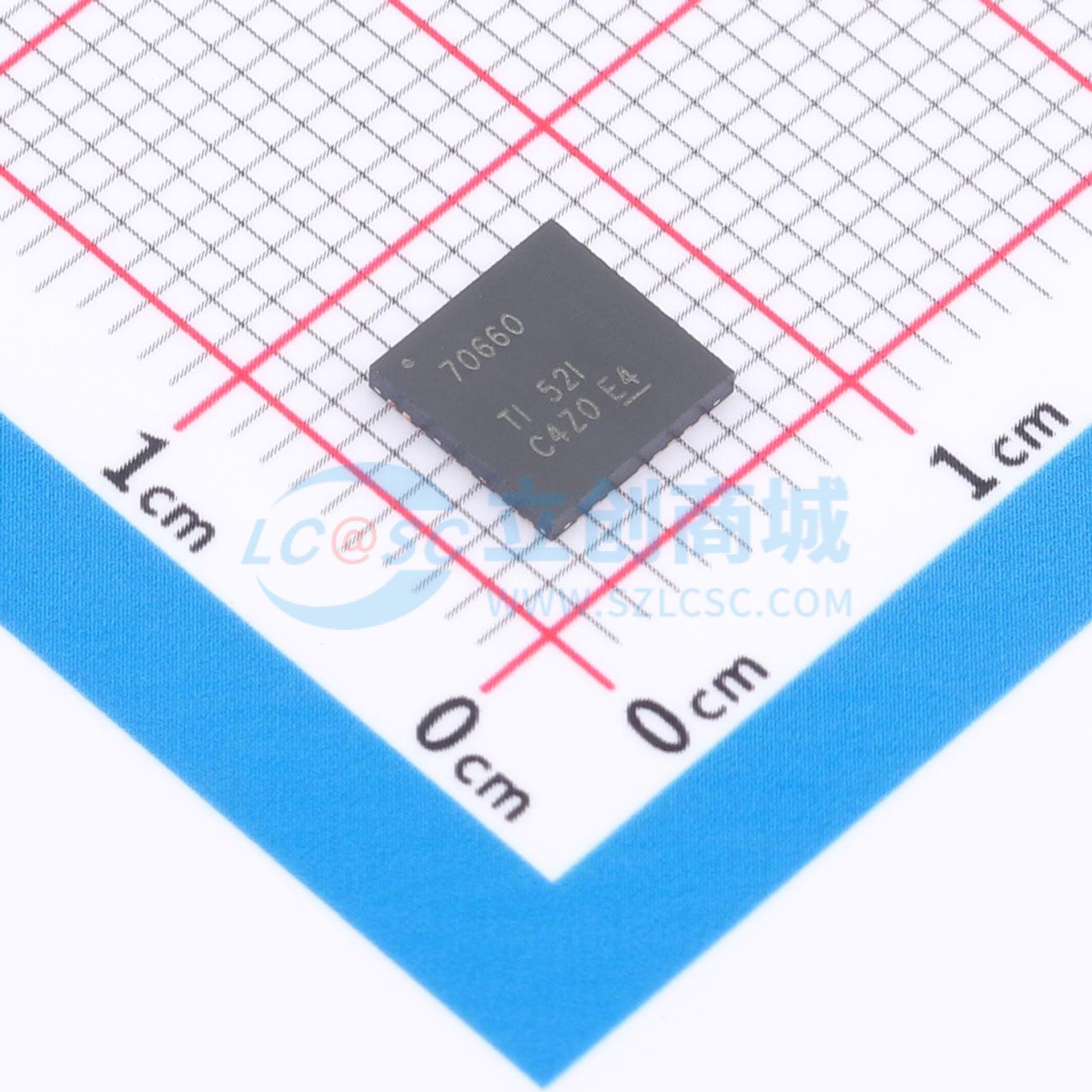

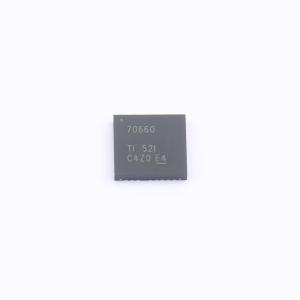

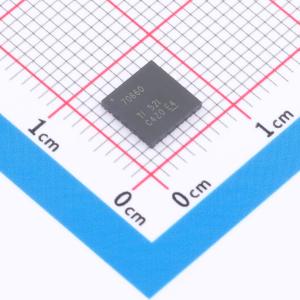

温馨提醒：图片仅供参考，商品以实物为准

LM70660RRXR

降压型 6A 4.5V~65V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LM706x0 是低 IQ、宽 VIN 同步降压转换器系列，专为 4.5V 至 65V 输入电压范围设计，在提供高达 10A 输出电流的同时具有 3.3V/5V/12V 固定输出电压或可调输出电压。
品牌名称: TI(德州仪器)
商品型号: LM70660RRXR
商品编号: C42328952
商品封装: VQFN-29-EP(6x6)
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	10.4uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；外部补偿；内置LDO稳压器；频率同步；逐波限流；过流保护；EMI优化(抖频模式)；工作状态指示；打嗝限流

商品概述

LM706x0 是专为高功率密度设计的 65V、10A/6A、高效降压转换器系列，属于低IQ、宽VIN同步降压转换器，专为4.5V 至 65V 输入电压范围设计，在提供高达 10A 输出电流的同时提供 3.3V/5V/12V 固定输出电压或 0.8V 至 36V 可调输出电压。LM706x0 使用峰值电流模式控制架构，可实现简单环路补偿、快速瞬态响应和出色的负载和线路调节性能。一对 LM706x0 转换器可设置为以交错模式（并联输出）运行，可实现精确的电流共享，适用于需要高达20A 输出电流的应用。LM706x0 具有独特的双随机展频 (DRSS) 功能，能够将低频三角调制与高频逐周期随机调制相结合，在广泛的频带上提高 EMI 性能。LM706x0 还具备可在轻负载条件下降低电流消耗的用户可选二极管仿真功能、用于故障报告和输出监控的开漏电源正常标志、精密使能输入、单调启动至预偏置负载、集成 VCC 辅助电源稳压器、2.8ms 内部软启动时间和带自动恢复功能的热关断保护。LM706x0 转换器采用 6mm × 6mm 热优化 29 引脚 QFN 封装，三个裸片连接焊盘（VIN、SW 和 PGND）可提高热性能和板级可靠性 (BLR)。

商品特性

功能安全型，可提供用于功能安全系统设计的文档
集成多功能降压控制器和稳健功率 MOSFET 的同步直流/直流转换器
宽输入电压范围:4.5V 至 65V
关断模式电流:2.3µA
将 24V 电压调节至 5V 的空载 IQ:10.4µA
提供1% 精度的 3.3V/5V/12V 固定输出或 0.8V 至 36V 可调输出电压
双相运行模式下的输出电流高达 16A
专为满足低 EMI 要求而设计
有助于符合 CISPR 11 B 级标准
引脚可选式 ±8% 双随机展频可降低峰值发射
开关频率范围:200kHz 至 2.2MHz
引脚可配置自动或 FPWM 运行
固有保护特性，可实现稳健设计
内部断续模式过流保护
具备使能、电源正常和热关断功能
支持内部或外部环路补偿

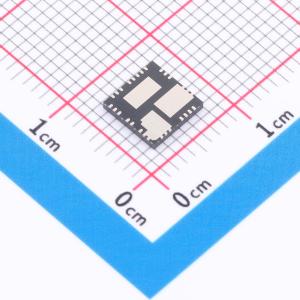

采用 6mm × 6mm 热优化、符合 RoHS 标准的 QFN-29封装，具有无铅镀层
支持借助 WEBENCH® PowerDesigner 创建定制设计方案

应用领域

工业:电机驱动（伺服/交流）
工业:工厂自动化
工业:非公路车辆
工业:电动自行车
通信:WLAN
通信:AAS
通信:RRU

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~65V
	输出电压	800mV~36V
	输出电流	6A
	开关频率	200kHz~2.2MHz
	工作温度	-40℃~+150℃@(TJ)
