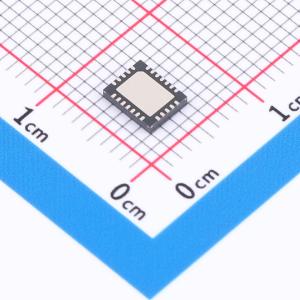

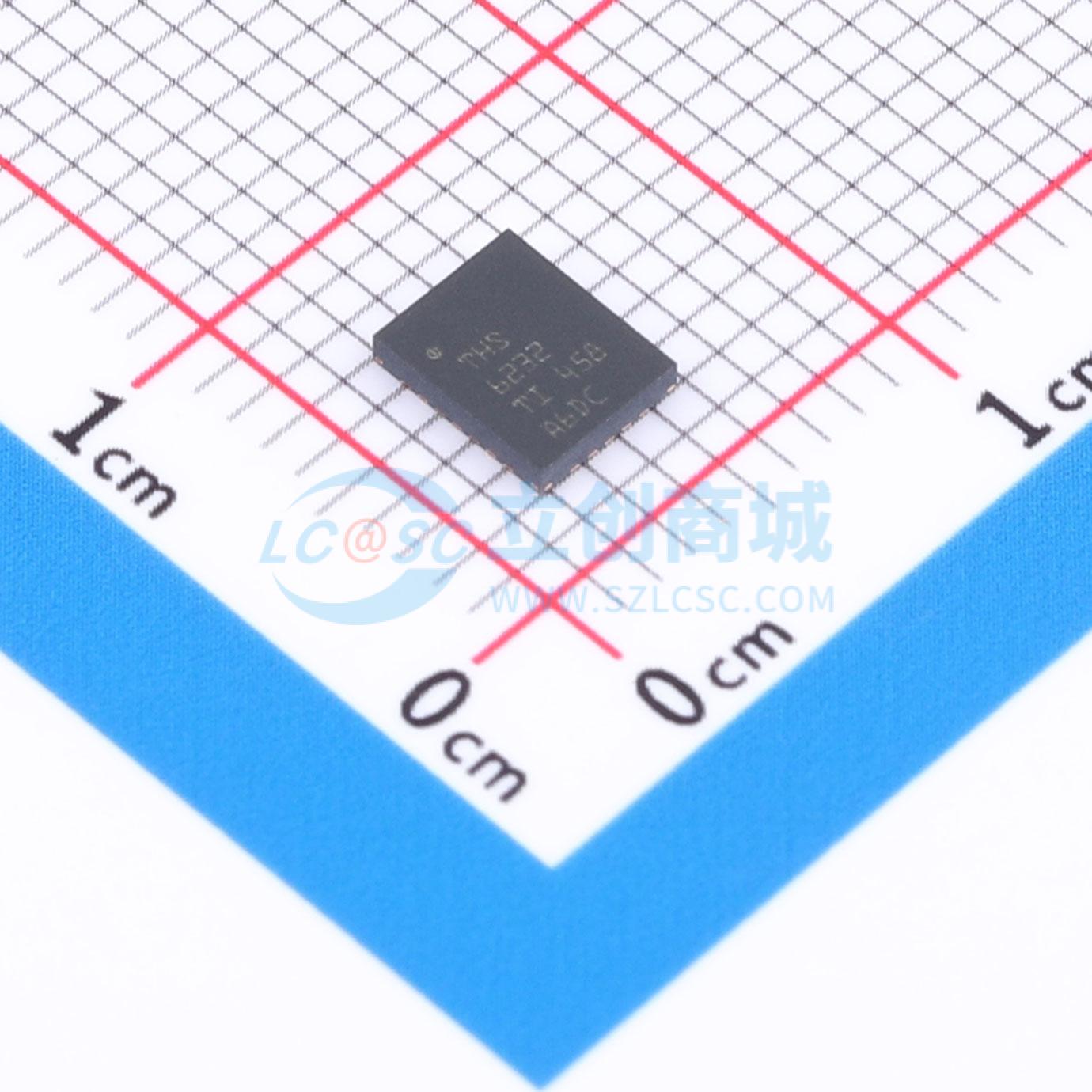

THS6232RHFR

具有共模缓冲器的7V至40V差分HPLC线路驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: THS6232 是一款具有电流反馈架构的差分线路驱动器放大器，可提供高输出电流和低失真性能。该器件专用于在驱动重线路负载时需要高线性度的宽带、高速、电力线通信 (HPLC) 线路驱动器应用。 THS6232 的独特架构可以尽可能降低静态电流，同时提供极高的线性度。
品牌名称: TI(德州仪器)
商品型号: THS6232RHFR
商品编号: C42290530
商品封装: VQFN-24-EP(4x5)
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	商品目录	差分运放
	放大器数	双路
	共模抑制比(CMRR)	80dB
	输入偏置电流(Ib)	30uA
	输入失调电压(Vos)	7mV
	增益带宽积(GBP)	60MHz
	压摆率(SR)	1200V/us
	最大电源宽度(Vdd-Vss)	40V

商品概述

THS6232 是一款具有电流反馈架构的差分线路驱动器放大器，可提供高输出电流和低失真性能。该器件专用于在驱动重线路负载时需要高线性度的宽带、高速、电力线通信 (HPLC) 线路驱动器应用。 THS6232 的独特架构可以尽可能降低静态电流，同时提供极高的线性度。该放大器具有可调的电流引脚 (IADJ)，可设定多种偏置模式的额定电流消耗，从而提供更佳的节能效果，而无需发挥放大器的全部性能。关断偏置模式能够在时分多路复用 (TDM) 系统中进一步降低接收模式下的功耗，同时保持高输出阻抗。集成式 1/2 Vs 共模缓冲器不需要外部元件，从而降低了系统成本并节省了布板空间。 21Vₚ₋ₚ（100Ω 负载）的宽输出摆幅搭配 12V 电源以及超过 550mA 的电流驱动，可提供将失真限制在较低水平的宽动态范围。 THS6232 采用 24 引脚 VQFN 封装（带有外露散热焊盘），额定工作温度范围为 -40°C 至 +125°C。

商品特性

电源电压范围 (Vs)：7V 至 40V
小信号带宽：75MHz（V0 = 2Vₚ₋ₚ，Q = 5）
可调功耗模式：
- 满偏置模式：25mA
- 中偏置模式：19.5mA
- 低偏置模式：15mA
- 超低偏置模式：10mA
- 低功耗关断模式
- IADJ 引脚，用于调节偏置电流
SGCC HPLC 带外抑制：>30dBc
- Band0：49dBc
- Band1：61dBc
- Band2：64dBc
- Band3：65dBc
高输出电流：800mA（Vs = 40V，↑Ω 负载）
低失真（Vs = 12V，50Ω 负载）
- HD2（1MHz 下）：–88dBc
- HD3（1MHz 下）：–99dBc
宽输出摆幅 (Vs = 12V)：
- 21Vₚ₋ₚ（100Ω 负载），19Vₚ₋ₚ（50Ω 负载）
集成 1/2 Vs 共模缓冲器
集成式过热保护
与采用 24 引脚 VQFN 封装的 THS6212 和 THS6222 引脚兼容

应用领域

SGCC HPLC 线路驱动器
窄带 PLC：G3、PRIME、IEEE P1901.2
智能仪表
超声波流量计
太阳能快速关断
智能照明
数据集中器

	属性	参数值
	噪声密度(eN)	5nV/√Hz@1MHz
	输出电流	310mA
	静态电流(Iq)	25mA
	工作温度	-40℃~+125℃
	输出类型	差分
	单电源	7V~40V
	电源纹波抑制比(PSRR)	90dB
