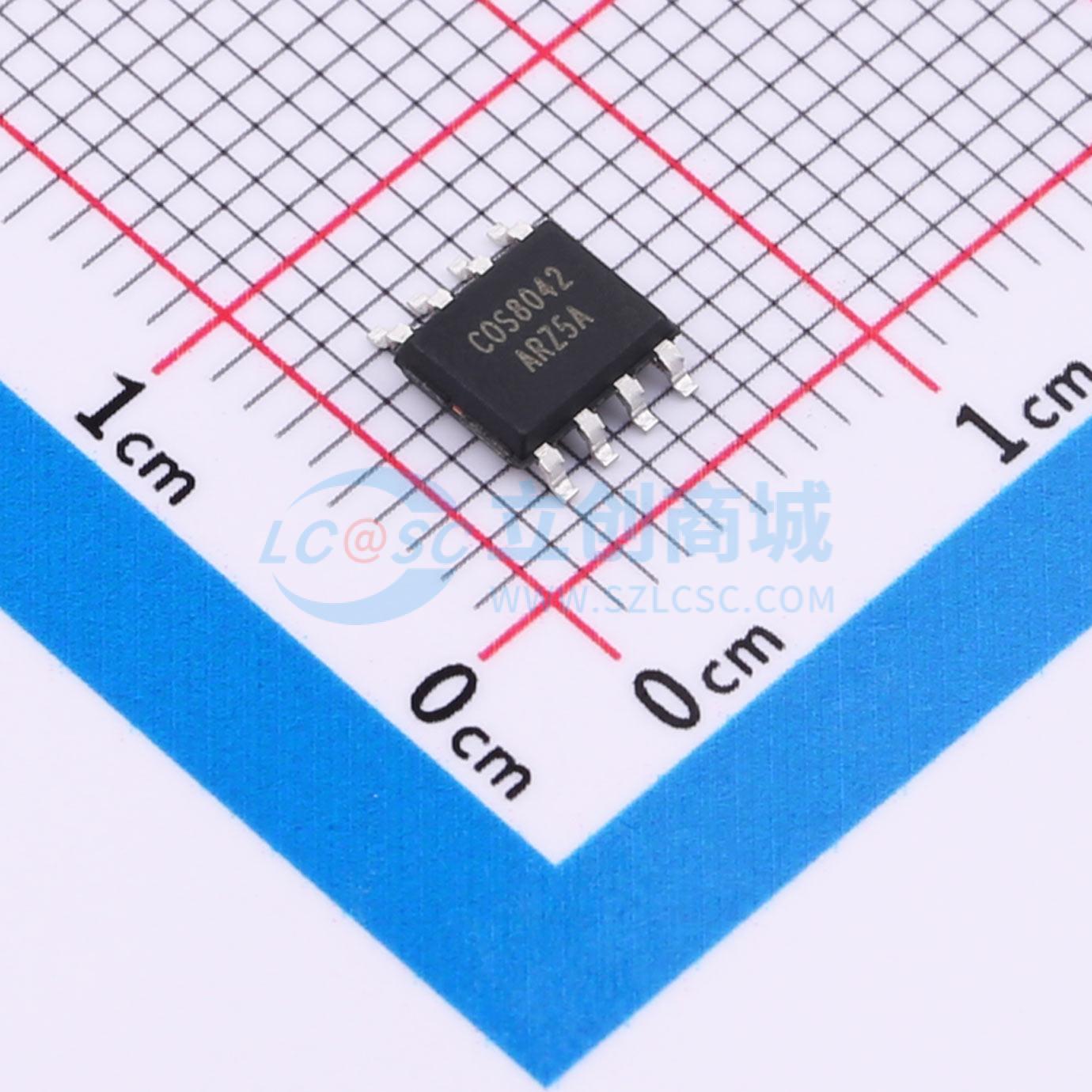

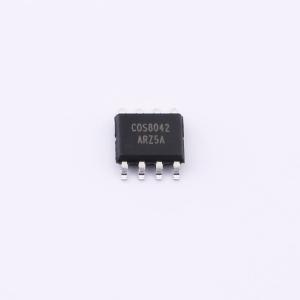

温馨提醒：图片仅供参考，商品以实物为准

COS8042ARZ

描述: 12V,170MHz高速运算放大器， 2CH，12V，170MHZ，200V/us 6.1mA/ch，RRIO
品牌名称: COSINE(科山芯创)
商品型号: COS8042ARZ
商品编号: C42162995
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	双路
	最大电源宽度(Vdd-Vss)	12V
	轨到轨	轨到轨输出
	增益带宽积(GBP)	170MHz
	输入失调电压(Vos)	10mV
	输入失调电压温漂(Vos TC)	10uV/℃
	压摆率(SR)	200V/us
	输入偏置电流(Ib)	1nA

	属性	参数值
	输入失调电流(Ios)	1nA
	噪声密度(eN)	18nV/√Hz@10kHz
	共模抑制比(CMRR)	80dB
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	6.1mA
	输出电流	40mA
	工作温度	-40℃~+125℃
	单电源	3.2V~12V
	双电源(Vee~Vcc)	-1.6V~6V

商品概述

COS8041（单通道）、COS8042（双通道）和COS8044（四通道）是低功耗电压反馈高速放大器，可采用3.2V至12V单电源或±1.6V至±6V双电源供电。它们具备通常在电流反馈放大器中才有的带宽和压摆率。宽带宽和快速压摆率使这些放大器适用于许多通用高速应用。 COS8041/2/4系列提供出色的整体性能和多功能性。输出电压摆幅可扩展至每个电源轨20 mV以内，在出色的过载恢复能力下提供最大输出动态范围。这些特性使COS8041/2/4系列适用于视频电子设备，如相机、视频切换器或任何高速便携式设备。低失真和快速建立时间也使其非常适合有源滤波器应用。

商品特性

170 MHz @ -3dB带宽
单电源或双电源供电：3.2V ~ 12V，±1.6V至±6V
压摆率：200 V/µs
轨到轨输出（RRO）
低静态电流：6.1mA
单位增益稳定
无相位反转
扩展温度范围：-40℃至+125℃
小封装：COS8041提供SOT23-5/SOP-8封装，COS8042提供SOP-8/MSOP-8封装，COS8044提供SOP14/TSSOP14封装

应用领域

同轴电缆驱动器
有源滤波器
视频和相机
CCD成像系统
时钟缓冲器
基站
模数转换器驱动器
