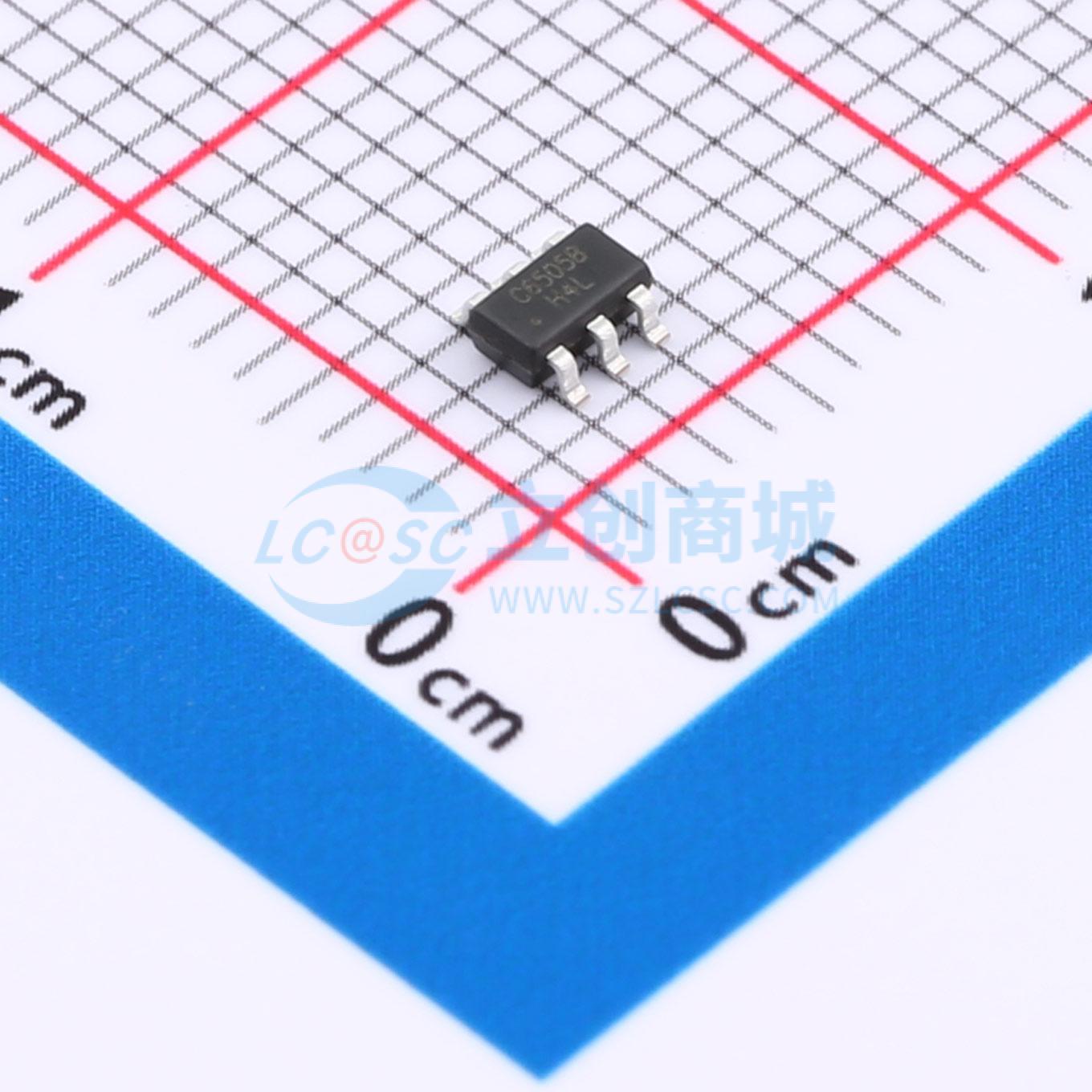

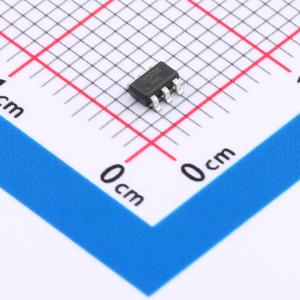

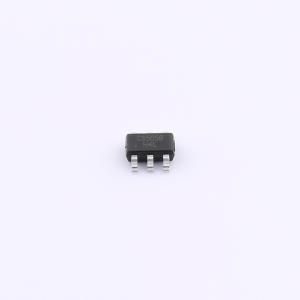

COS6505B

描述: 适用于隔离电源的推挽式变压器驱动器，低EMI干扰，1A，420kHz
品牌名称: COSINE(科山芯创)
商品型号: COS6505B
商品编号: C42162996
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.047867克(g)

商品参数

商品概述

COS6505A/B/C系列是低电磁干扰（EMI）推挽式变压器驱动器，专为隔离接口应用中的小尺寸隔离电源而设计。该器件由2.25V至5V直流电源驱动低剖面、带中心抽头的变压器初级绕组。根据变压器匝数比，次级绕组可绕制以提供任何隔离电压。 COS6505AB/C包含一个振荡器，其后是一个栅极驱动电路，该电路提供互补输出信号以驱动接地参考的N沟道功率开关。内部逻辑确保两个开关之间实现先断后通操作。内部保护功能包括欠压锁定、热关断和输出电流限制。通过对输出开关电压进行压摆率控制以及采用扩频时钟（SSC）技术，可实现低噪声和低电磁干扰。

商品特性

变压器推挽式驱动器
工作电源电压范围为2.25V至5.5V
高输出驱动能力：5V电源下可达1A
4.5V时导通电阻（RON）低至0.25Ω
扩频时钟（SSC）
超低电磁干扰
精确的内部振荡器选项：160kHz（COS6505A）；420kHz（COS6505B/C）
可通过外部时钟输入实现多个器件同步
压摆率控制
1.7A电流限制
低关断电流：<1μA
热关断保护
宽温度范围：-45℃至125℃
小封装：SOT23-6

应用领域

CAN、RS - 485、RS422、RS - 232、SPI、I2C隔离接口电源
低功耗局域网
隔离式USB电源
工业自动化
医疗设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	变压器驱动器
	输入电压	2.5V~5.5V
	功率管耐压	18V
	功率管耐流	1A

	属性	参数值
	功率管导通电阻	160mΩ
	静态电流(Iq)	700uA
	工作温度	-45℃~+125℃
