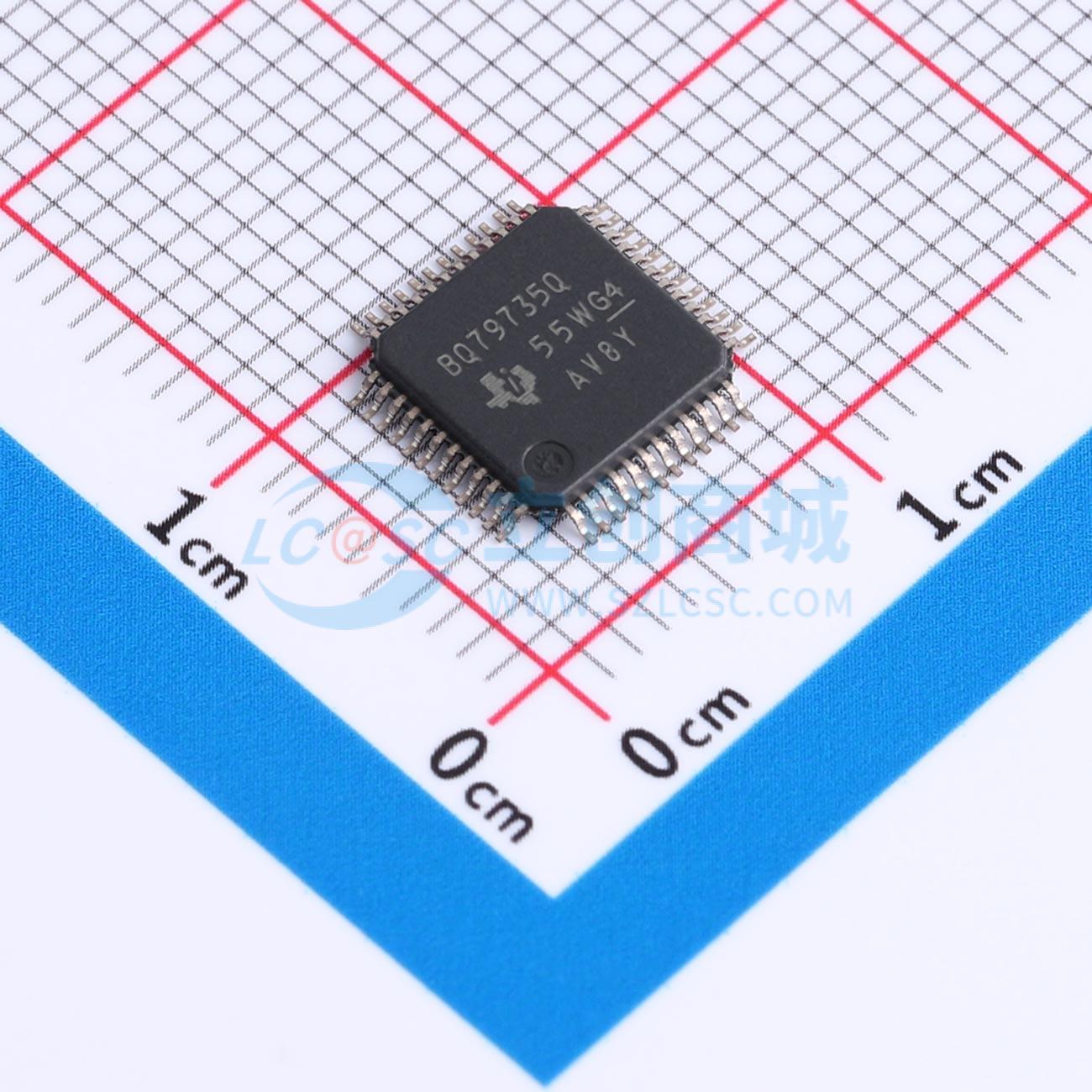

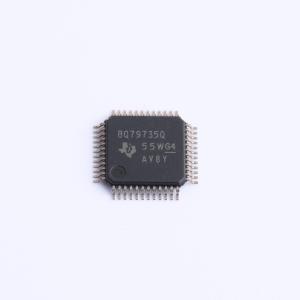

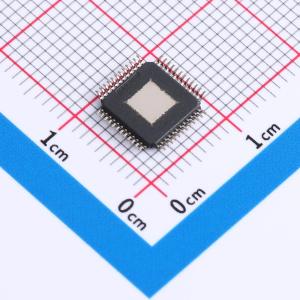

温馨提醒：图片仅供参考，商品以实物为准
BQ79735PHPRQ1
用于HV汽车BMS应用的电池包电压和隔离电阻监测器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该器件可用于测量电池系统中的高电压分压节点。它可以测量保险丝和接触器两端的电压，并检查电池接线盒(BJB)系统中的隔离电压。有15个GPIO/辅助输入可用于高压测量、热敏电阻测量和驱动继电器。有4个SW输出可用于驱动测量路径中的MOSFET开关管。该器件可用作SPI集线器并与多达8个独立的SPI器件/组进行连接。隔离式双向菊花链端口支持基于电容器和变压器的隔离。该器件还可以通过SPI和UART与MCU通信。
- 品牌名称
- TI(德州仪器)
- 商品型号
- BQ79735PHPRQ1
- 商品编号
- C42145811
- 商品封装
- HTQFP-48(7x7)
- 包装方式
- 袋装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 监测芯片 | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 电池温度检测 | 支持 | |
| 接口类型 | SPI；I2C | |
| 功能特性 | - |
商品概述
BQ79735-Q1是一款用于HV汽车BMS应用的电池包电压和隔离电阻监测器。该器件可用于测量电池系统中的高电压分压节点。它可以测量保险丝和接触器两端的电压，并检查电池接线盒(BJB)系统中的隔离电压。有15个GPIO/辅助输入可用于高压测量、热敏电阻测量和驱动继电器。有4个SW输出可用于驱动测量路径中的MOSFET开关管。该器件可用作SPI集线器并与多达8个独立的SPI器件/组进行连接。隔离式双向菊花链端口支持基于电容器和变压器的隔离。该器件还可以通过SPI和UART与MCU通信。
商品特性
- 符合AEC-Q100标准，工作温度范围-40℃ 至 +125℃
- 功能安全合规
- 可帮助进行ISO 26262系统设计的文档
- 系统可满足ASIL D级要求
- 硬件可满足ASIL D要求
- 17个单端电压通道
- 高压电池包、链路、电荷测量精度更新至0.2%
- 电池包和电池同步至64uS
- 15个具有IO、I2C、SPI、ADC和温度检测功能的GPIO输入
- 专用MOSFET开关驱动引脚
- 智能SPI控制器HUB
- 支持多个SPI外围器件
- 用于触发接触器驱动器和热熔丝驱动器的HW引脚
应用领域
- 全电动、插电式混合动力和混合动力汽车
