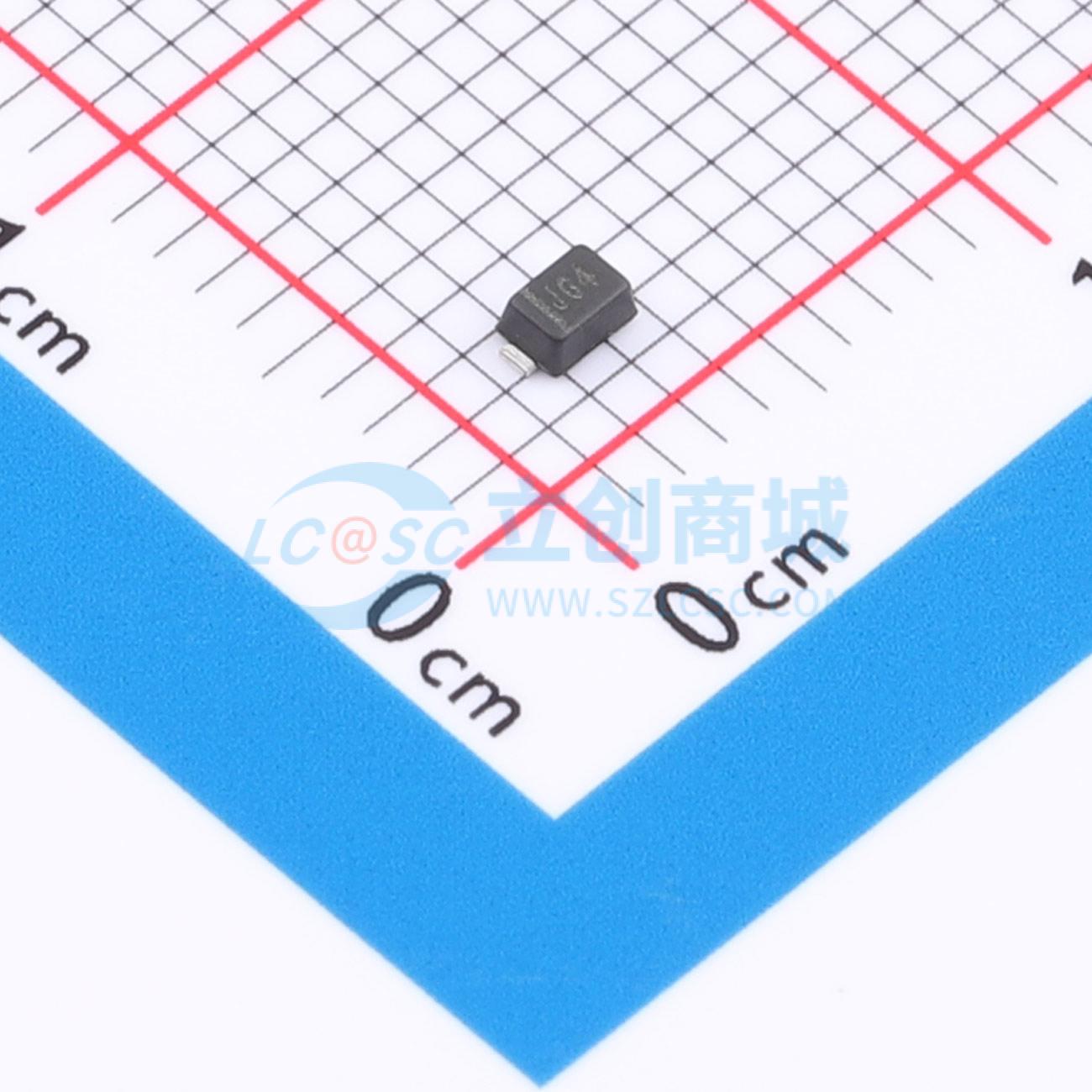

温馨提醒：图片仅供参考，商品以实物为准

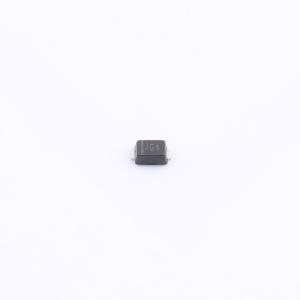

AQ05-01FLTG
单向瞬态电压抑制二极管通用静电放电保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- AQ05-01FLTG
- 商品编号
- C42147336
- 商品封装
- SOD-323FL
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 13V | |
| 峰值脉冲电流(Ipp) | - | |
| 峰值脉冲功率(Ppp) | 200W@10/1000us | |
| 击穿电压(VBR) | 7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 400uA | |
| 通道数 | - | |
| 工作温度 | -40℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 1.32nF |
商品概述
AQxx - 01FLTG系列单向TVS二极管采用了专有的硅雪崩技术。这些二极管为电子设备提供高ESD（静电放电）保护。 AQxx - 01FLTG系列TVS二极管可以安全地吸收±30 kV的重复ESD冲击（如IEC 61000 - 4 - 2中定义的接触和空气放电），且性能不会下降。此外，它可以在10/1000 μs波形下安全地耗散200 W的峰值脉冲功率。
商品特性
- ESD，IEC 61000 - 4 - 2，±30 kV接触/空气
- ESD，ISO 10605，330 pF 330 Ω，±30 kV接触/空气
- EFT，IEC 61000 - 4 - 4，40 A（5/50 ns）
- 峰值脉冲功率，200 W，10/1000 μs波形
- 浪涌耐受能力：IEC 61000 - 4 - 5第二版，10~99 A（t = 8/20 μs）
- 无卤、无铅且符合RoHS标准
- 湿度敏感度等级（MSL - 1）
- 通过AEC - Q101认证且具备PPAP能力
应用领域
- 电池保护
- 计算机外设
- 医疗设备
- 笔记本电脑/台式机/服务器
- 测试设备/仪器仪表
- VCC
