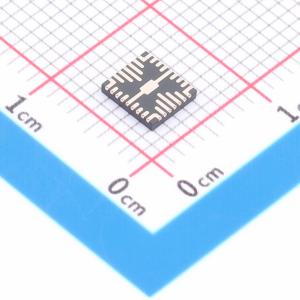

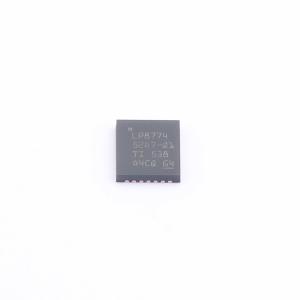

温馨提醒：图片仅供参考，商品以实物为准
LP877452A7RXVRQ1
三降压转换器和5V升压转换器用于AWR和IWR雷达传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- LP877452A7RXVRQ1
- 商品编号
- C42132449
- 商品封装
- QFN-28(4.5x5)
- 包装方式
- 袋装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 专业电源管理(PMIC) | |
| 功能特性 | 线缆补偿；上电时序控制；频率同步；过流保护 | |
| 接口 | SPI | |
| 输入电压 | 3V~4V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电压 | 5V；0.82V；0.9V~1.9V；1.8V；3.3V；0.8V | |
| 输出电流 | 150mA；3A；350mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
LP8774x-Q1器件是为满足各类汽车和工业应用中AWR和IWR MMIC的电源管理需求设计的。该器件包含三个降压DC/DC转换器、一个5V升压转换器以及一个1.8V或3.3V LDO。LDO由升压转换器供电，用于xWR I/O供电。器件通过SPI串行接口和使能信号控制。降压DC/DC转换器支持可编程开关频率，可设置为4.4MHz、8.8MHz或17.6MHz。高开关频率以及宽频率范围下的低噪声特性支持无LDO的电源方案，仅需极少甚至无需无源滤波。高开关频率可改善MMIC射频轨的热性能和瞬态建立性能。器件强制切换时钟进入PWM模式以实现最优射频性能，也可同步到外部时钟。器件支持远程电压感应，可补偿稳压器输出与负载点(POL)之间的IR压降，从而提高输出电压的精度。LP8774x-Q1器件支持可编程启动和关断延迟与序列，可与ENABLE信号同步。序列还可包含GPO信号来控制外部稳压器、负载开关和处理器复位。器件的默认设置已编程到非易失性存储器(NVM)中。器件可控制输出压摆率，以在器件启动期间最小化输出电压过冲和浪涌电流。
商品特性
- AEC-Q100认证
- 器件温度等级1:环境工作温度范围为-40℃ 至 +125℃
- 符合功能安全要求的器件
- 专为功能安全应用开发
- 可提供相关文档，助力ISO 26262功能安全系统设计，最高支持ASIL-C / SIL-2
- 输入电源过压和欠压监测
- 稳压器输出过压和欠压监测
- 支持一路外部轨的过压和欠压监测
- 问答看门狗
- 电平或PWM错误信号监测 (ESM)
- 内置BIST和CRC
- 三个低噪声降压DC/DC转换器
- 集成5V升压转换器
- 集成150mA LDO
- 输出短路和过载保护
- 输入过压保护 (OVP) 和欠压锁定 (UVLO)
- 过温预警和保护
- 支持串行外设接口 (SPI)
应用领域
- 低纹波、低噪声应用
