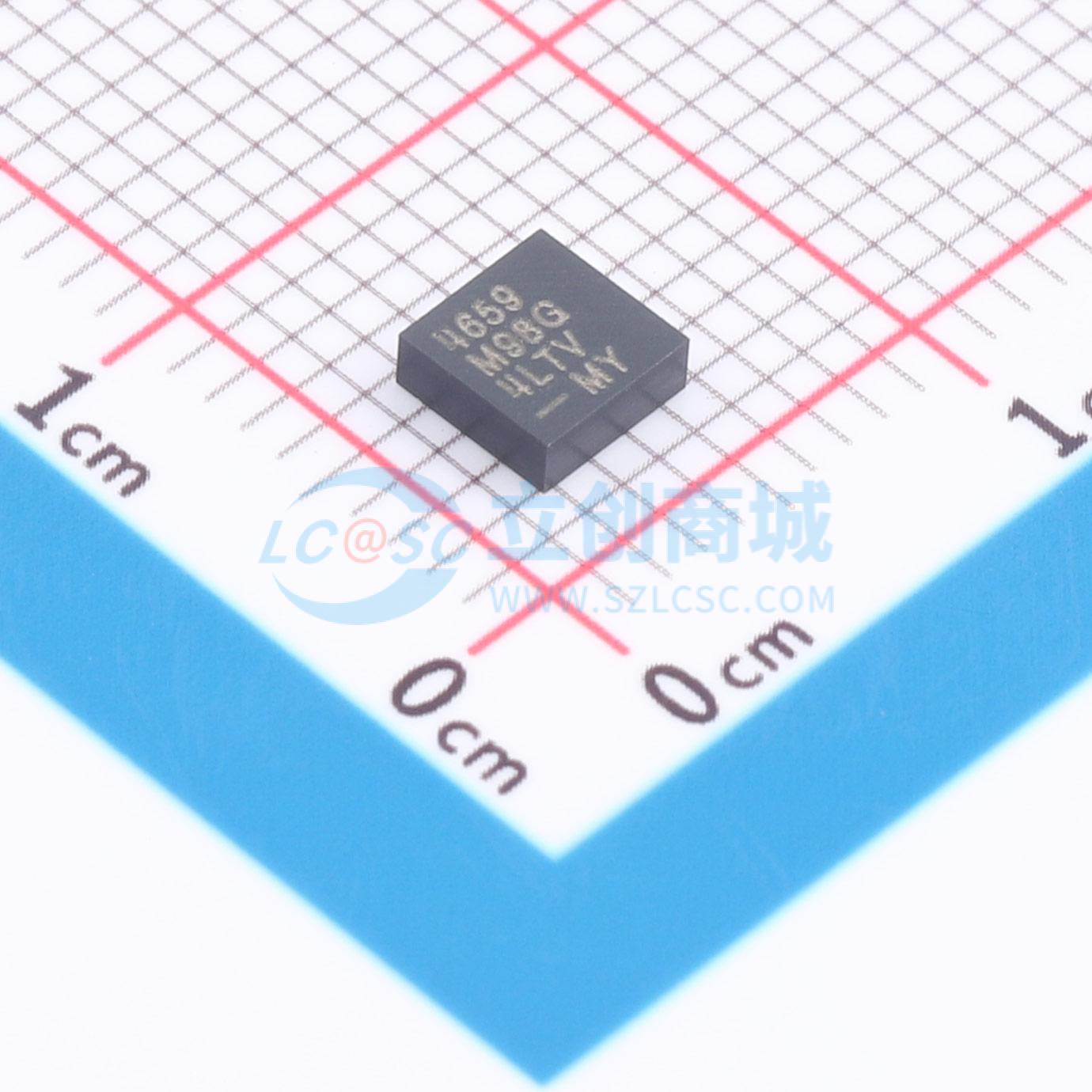

温馨提醒：图片仅供参考，商品以实物为准
LTM4659IV#PBF
超薄、低输入电压10A降压DC/DC微型模块稳压器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTM4659IV#PBF
- 商品编号
- C42132456
- 商品封装
- LGA-25
- 包装方式
- 托盘
- 商品毛重
- 16.433333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 类型 | - | |
| 功能类型 | 降压型 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 2.25V~5.5V | |
| 转换效率 | - | |
| 输出电压(Vout) | 500mV~2.25V | |
| 输出电压精度 | - | |
| 输出电流(最大值) | 10A |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | 1uA | |
| 纹波噪声 | 2mVp-p | |
| 开关频率 | 2MHz | |
| 最大容性负载 | 100uF | |
| 工作温度 | -40℃~+125℃ | |
| 长度 | 4mm | |
| 宽度 | 4mm | |
| 高度 | 1.43mm | |
| 功能特性 | - |
商品概述
LTM4659 是一款完整的 10A 降压开关模式 μModule® 稳压器，采用微型 4mm × 4mm × 1.43mm LGA 封装。该封装包含开关控制器、功率 MOSFET、电感器和所有支持元件。其工作输入电压范围为 2.25V 至 5.5V，支持通过外部电阻设置 0.5V 至 VIN 的输出电压范围。其高效率设计可提供 10A 连续输出电流，仅需陶瓷输入和输出电容。LTM4659 采用 Silent Switcher®2 架构，内部集成热回路旁路电容，可在高开关频率下实现低 EMI 和高效率。它还支持频率同步、多相操作、可选脉冲跳跃模式 (PSM) 操作以及用于电源轨时序的输出电压跟踪。其高开关频率和电流模式架构能够对线路和负载变化实现极快的瞬态响应，同时不影响稳定性。故障保护功能包括过压、过流和过热保护。LTM4659 符合无铅和 RoHS 标准。
商品特性
- 微型表面贴装，4mm × 4mm × 1.43mm LGA 封装
- Silent Switcher®2 架构
- 超低 EMI 噪声
- 输入电压范围：2.25V 至 5.5V
- 输出电压范围：0.5V 至 VIN
- 10A 直流输出电流
- 电流模式控制，快速瞬态响应
- 支持多相并联均流（使用多个 LTM4659）
- 带电压跟踪功能的输出软启动
- 外部频率同步
- 可选脉冲跳跃模式
- 电源良好指示器
- 芯片温度监测输出
- 过压、过流和过热保护
应用领域
- 电信、数据通信、网络系统
- 光模块
- 工业设备
- 负载点稳压
