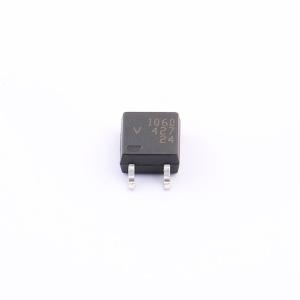

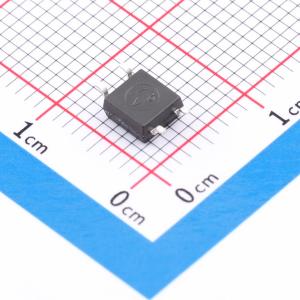

VOR1060M4T
光隔离1 form A固态继电器，采用表面贴装4引脚SOP封装
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- VISHAY(威世)
- 商品型号
- VOR1060M4T
- 商品编号
- C42113624
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 触点形式 | - | |
| 连续负载电流 | 50mA | |
| 负载电压 | 600V | |
| 正向压降(Vf) | 1.4V | |
| 正向电流(If) | 50mA | |
| 导通电阻 | 40Ω | |
| 隔离电压(Vrms) | 3.75kV |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(Ton) | 300us | |
| 截止时间(Toff) | 150us | |
| 输入类型 | - | |
| 工作温度 | -40℃~+125℃ | |
| 总功耗(Pd) | 550mW | |
| 绝缘电阻 | - | |
| 功能特性 | - |
商品概述
VOR1060M4是一款采用表面贴装4引脚SOP封装的光隔离单刀单掷固态继电器。这款光隔离继电器采用薄型SOP-4封装，适合空间受限的高压设计。
商品特性
- 负载电压 600V
- 负载电流 50mA
- 隔离电压 3750Vrms
- 低导通电阻 RON = 40Ω（典型值）
- 快速开关：导通时间 = 0.3 ms（典型值），关断时间 = 0.15 ms（典型值）
- 低漏电流 ILEAK = 2 nA（典型值）
应用领域
- 混合动力/电动汽车应用
- 电池管理
- 安全系统
- 仪器仪表
- 工业控制
