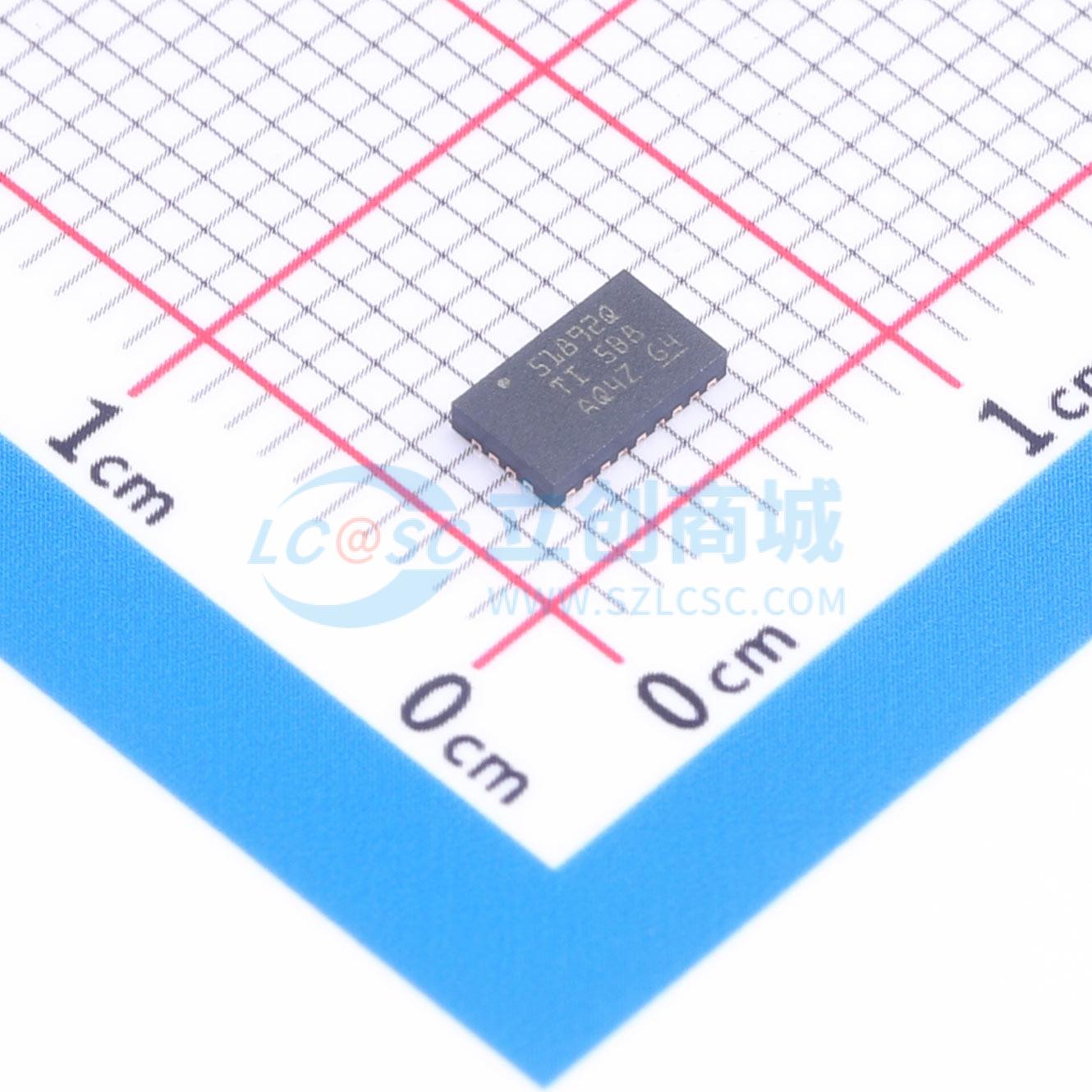

TPS551892QWRYQRQ1实物图

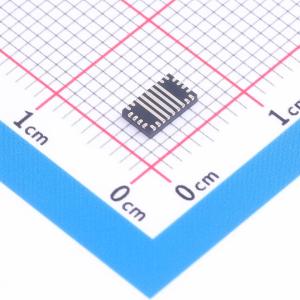

  • TPS551892QWRYQRQ1商品缩略图

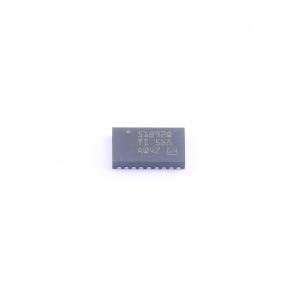

  • TPS551892QWRYQRQ1商品缩略图
  • TPS551892QWRYQRQ1商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

TPS551892QWRYQRQ1

升降压型 8A 3V~27V

SMT扩展库PCB免费打样
私有库下单最高享92折
品牌名称
TI(德州仪器)
商品型号
TPS551892QWRYQRQ1
商品编号
C42116949
商品封装
VQFN-HR-21(3x5)​
包装方式
编带
商品毛重
0.67克(g)

商品参数

属性参数值
商品目录DC-DC电源芯片
功能类型升降压型
工作电压3V~27V
输出电压800mV~22V
输出电流8A
开关频率200kHz~2.2MHz
工作温度-40℃~+125℃@(TA)
属性参数值
同步整流是
输出通道数1
拓扑结构降压-升压式
静态电流(Iq)760uA
开关管(内置/外置)内置
输出类型可调
功能特性轻载高效模式;线缆补偿;内置LDO稳压器;频率同步;逐波限流;过流保护;EMI优化(抖频模式);工作状态指示;可调限流;打嗝限流

商品概述

TPS551892-Q1是一款同步升降压转换器,经过优化可将电池电压或适配器电压转换为电源轨。TPS551892-Q1集成了四个MOSFET开关,为各类应用提供紧凑的解决方案。TPS551892-Q1最高支持27V输入电压,在升压模式工作时,可从12V输入输出60W功率,可从9V输入输出45W功率。TPS551892-Q1采用平均电流模式控制方案。开关频率可通过外部电阻在200kHz至2.2MHz范围内编程,也可同步至外部时钟。TPS551892-Q1还提供可选的扩频功能,以降低峰值EMI。TPS551892-Q1提供输出过压保护、平均电感电流限制、逐周期峰值电流限制、输出短路保护,还可通过可选的输出电流限制和打嗝模式保护保障持续过载条件下的安全工作。TPS551892-Q1可配合高开关频率使用小电感和小电容,采用3.0mm × 5.0mm QFN封装。

商品特性

  • AEC-Q100 合格
  • 器件温度等级1,环境工作温度范围-40℃ 至 +125℃
  • 宽输入和输出电压范围
  • 输入电压范围:3.0V 至 27V(最大值42V)
  • 可编程输出电压范围:0.8V 至 22V
  • ±1% 基准电压精度
  • 可调节输出电压补偿,抵消线缆上的电压降
  • ±5% 精度输出电流监测
  • 全负载范围高效率
  • 在VIN = 12V、VOUT = 20V、IOUT = 3A条件下效率可达96%
  • 轻载下可编程 PFM 和 FPWM 模式
  • 可避免频率干扰和串扰
  • 可选时钟同步
  • 可编程开关频率范围200kHz 至 2.2MHz
  • 抑制EMI
  • 可选可编程扩频
  • 无引脚封装
  • 丰富的保护功能
  • 输出过压保护
  • 输出短路保护采用打嗝模式
  • 热关断保护
  • 8 A 平均电感电流限制
  • 解决方案尺寸小
  • 最高开关频率可达2.2MHz
  • 采用3.0mm × 5.0mm HotRod™ QFN 封装

应用领域

  • 高级驾驶辅助系统(ADAS)
  • 无线充电器
  • 汽车信息娱乐和仪表集群
