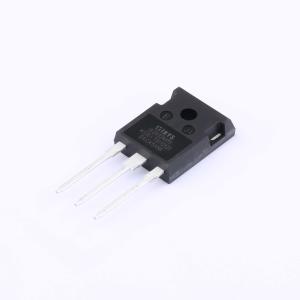

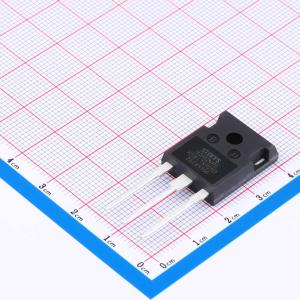

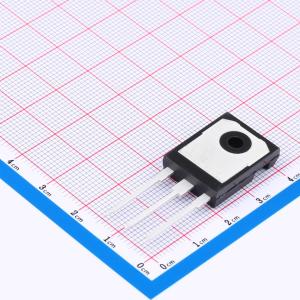

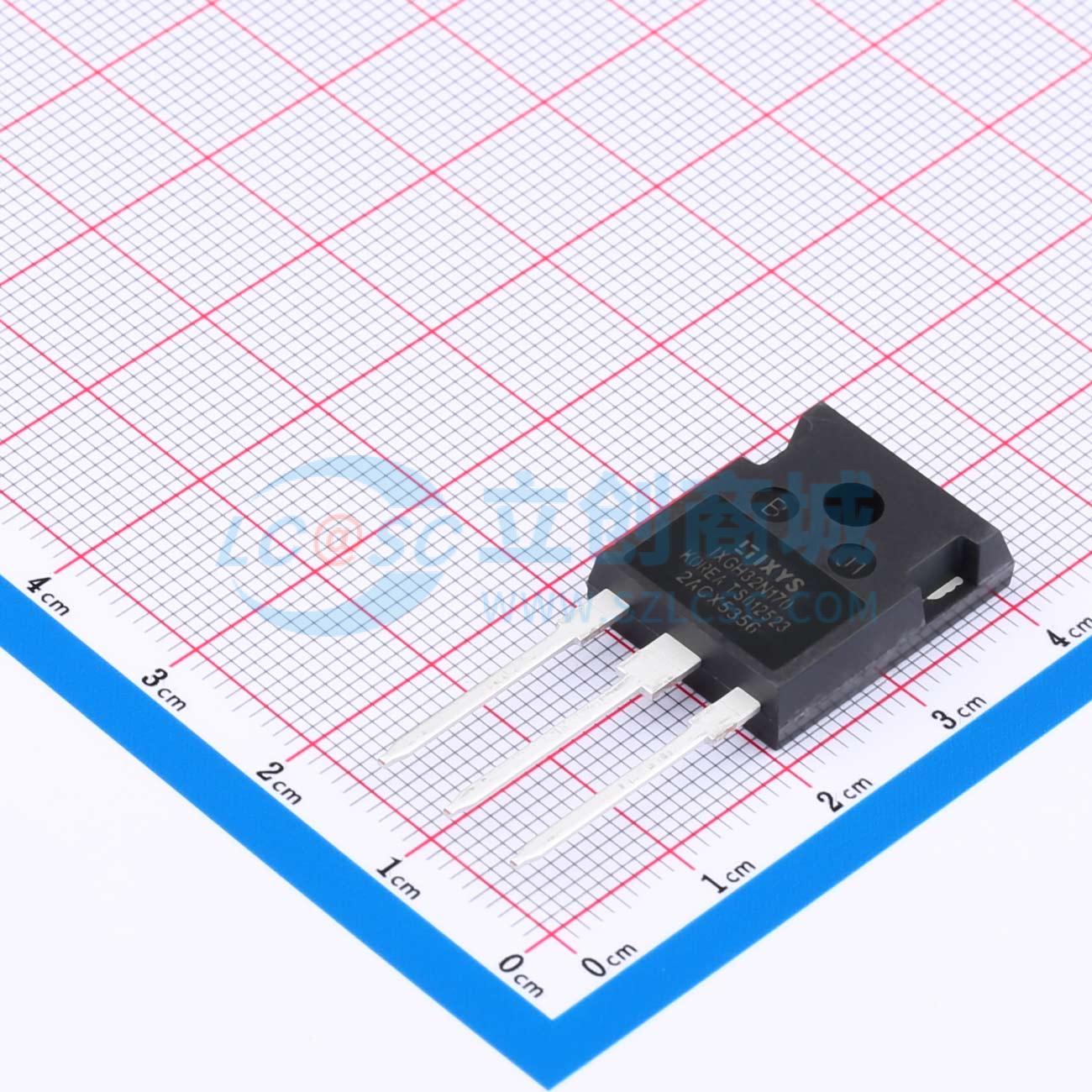

温馨提醒：图片仅供参考，商品以实物为准
IXGH32N170
1.7kV 75A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：国际标准封装：JEDEC TO-268和JEDEC TO-247 AD。 高电流处理能力。 MOS栅极导通。 驱动简单。 坚固的NPT结构。 模塑环氧树脂符合UL 94 V-0易燃性分类。应用：电容器放电和脉冲电路。 交流电机调速
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- IXGH32N170
- 商品编号
- C440369
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 7.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | NPT(非穿通型) | |
| 集射极击穿电压(Vces) | 1.7kV | |
| 集电极电流(Ic) | 75A | |
| 耗散功率(Pd) | 350W | |
| 输出电容(Coes) | 165pF | |
| 集射极饱和电压(VCE(sat)) | 2.5V@32A,15V | |
| 栅极阈值电压(Vge(th)) | 3.3V@15V,32A |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 155nC | |
| 输入电容(Cies) | 3.5nF | |
| 开启延迟时间(Td(on)) | 45ns | |
| 关断延迟时间(Td(off)) | 270ns | |
| 导通损耗(Eon) | - | |
| 关断损耗(Eoff) | - | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 反向传输电容(Cres) | 40pF |
商品特性
- 高功率密度
- 适合表面贴装
- 易于用 1 颗螺丝安装（有隔离安装螺丝孔）
应用领域
- 电容器放电和脉冲电路
- 交流电机速度控制
- 直流伺服和机器人驱动
- 直流斩波器
- 不间断电源 (UPS)
- 开关模式和共振模式电源
