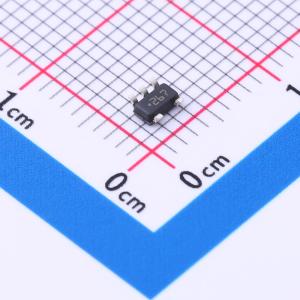

温馨提醒：图片仅供参考，商品以实物为准

LP5907QMFX-4.5Q1

4.5V 250mA 5.5V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LP5907-Q1 具有低 IQ 和使能功能的汽车类 250mA、低噪声、高 PSRR、超低压降稳压器
品牌名称: TI(德州仪器)
商品型号: LP5907QMFX-4.5Q1
商品编号: C440386
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.07克(g)
立创商城设计参考: LDO-(1)电源输入7V以内-(2)输出0.1A~1A方案

商品参数

商品概述

LP5907-Q1是一款低噪声LDO，可提供250 mA的输出电流。该器件专为满足射频和模拟电路的要求而设计，具备低噪声、高电源抑制比（PSRR）、低静态电流以及出色的线路或负载瞬态响应特性。采用全新创新设计技术，LP5907-Q1无需噪声旁路电容即可实现同类领先的噪声性能，并且支持远程放置输出电容。该器件设计为搭配输入和输出陶瓷电容使用（无需单独的噪声旁路电容）。该器件提供固定输出电压，范围从1.2 V到4.5 V，以25 mV为步进。

商品特性

适用于汽车应用
通过AEC-Q100认证，结果如下：
- 器件温度等级1：环境工作温度范围为 -40°C至125°C
- 器件人体模型（HBM）静电放电（ESD）分类等级2
- 器件带电器件模型（CDM）静电放电（ESD）分类等级C6
输入电压范围：2.2 V至5.5 V
输出电压范围：1.2 V至4.5 V
使用1 µF陶瓷输入和输出电容时稳定
无需噪声旁路电容
支持远程放置输出电容
具备热过载和短路保护功能
输出电流：250 mA
低输出电压噪声：<6.5 µV RMS
电源抑制比（PSRR）：在1 kHz时为82 dB
输出电压容差：±2%
禁用时静态电流几乎为零：<1 µA
启用时静态电流极低：12 µA
启动时间：80 µs
低压差：120 mV（典型值）
工作结温范围为 -40°C至125°C

应用领域

高级驾驶辅助系统（ADAS）摄像头和雷达
汽车信息娱乐系统
远程信息处理系统
导航系统

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	5.5V
	输出电压	4.5V
	输出电流	250mA
	电源纹波抑制比(PSRR)	82dB@(1kHz)
	压差	250mV@(250mA)

	属性	参数值
	静态电流(Iq)	12uA
	噪声	6.5uVrms
	功能特性	使能控制；输出放电；短路保护；热关断
	工作温度	-40℃~+125℃@(Tj)
	输出类型	固定
	输出通道数	1
