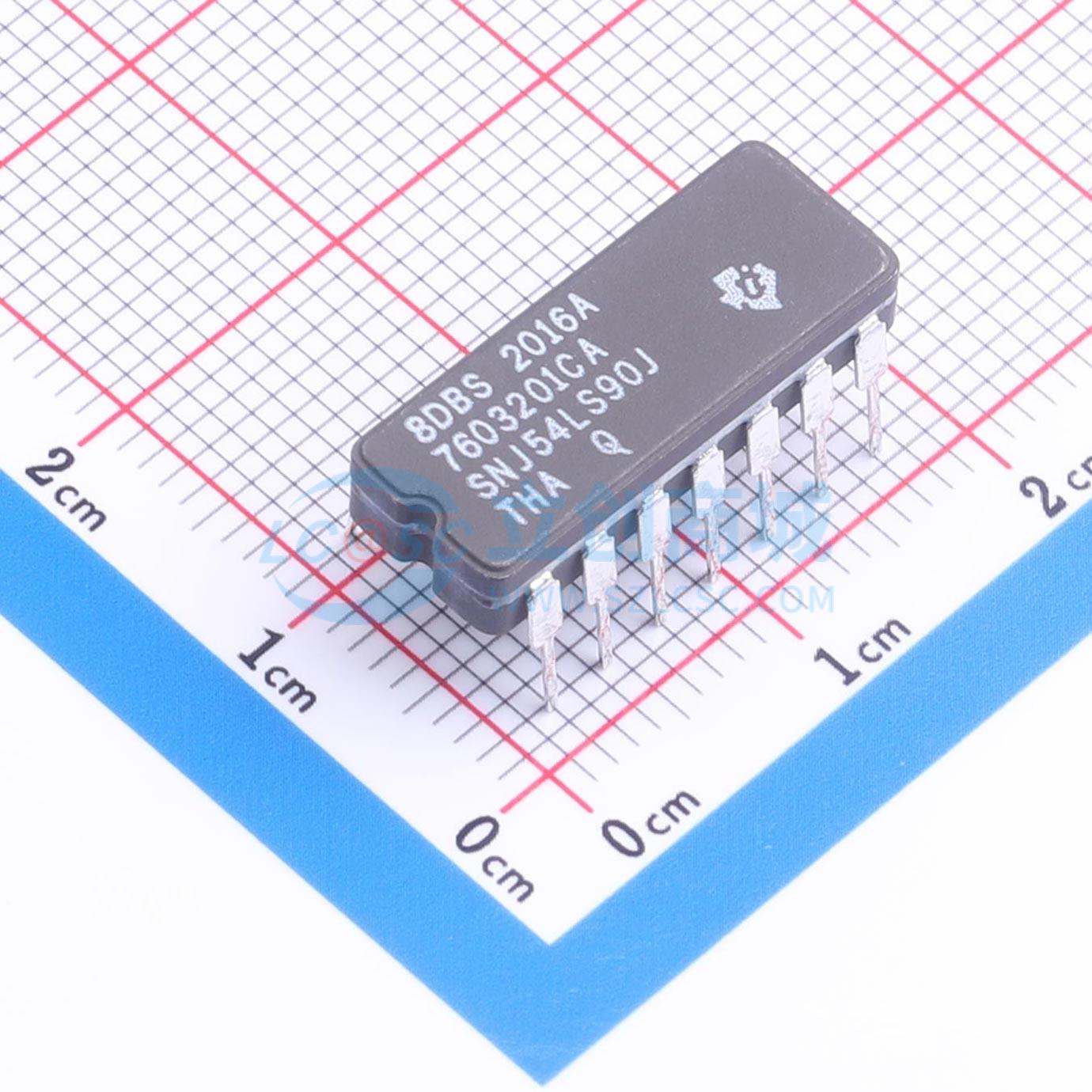

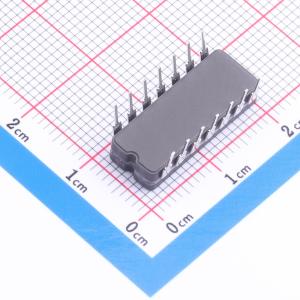

温馨提醒：图片仅供参考，商品以实物为准

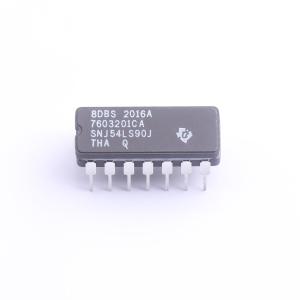

SNJ54LS90J
十进制、十二分频和二进制计数器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN54LS90 十进制计数器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SNJ54LS90J
- 商品编号
- C3828468
- 商品封装
- CDIP-14
- 包装方式
- 管装
- 商品毛重
- 77.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 计数器/分频器 | |
| 逻辑类型 | 十进制计数器 | |
| 分辨率(位) | 4 | |
| 系列 | LS | |
| 工作电压 | 4.5V~5.5V | |
| 元件数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 复位方式 | 异步 | |
| 计数速率 | 42MHz | |
| 传播延迟(tpd) | 16ns@5V,15pF | |
| 工作温度 | -55℃~+125℃ | |
| 功能特性 | 复位功能 |
商品概述
单片计数器每款都包含四个主从触发器和附加门电路，可提供一个二分频计数器和一个三级二进制计数器，不同型号的计数周期长度不同，'90A和LS90为五分频，'92A和LS92为六分频，'93A和LS93为八分频。所有计数器都具备门控零复位功能，'90A和LS90还带有门控置九输入，可用于BCD九的补码应用。若要使用计数器的最大计数长度，即十进制、十二分频或四位二进制，需将CKB输入连接到QA输出，输入计数脉冲施加到CKA输入，输出符合对应功能表。对于'90A或LS90计数器，将QD输出连接到CKA输入，输入计数施加到CKB输入，可在QA输出获得对称十分频方波。本产品包含多种型号规格，对应不同封装类型。
商品特性
- 集成四个主从触发器与附加门电路的单片计数器
- 不同型号适配不同分频计数，'90A、LS90为五分频，'92A、LS92为六分频，'93A、LS93为八分频
- 全型号具备门控零复位功能，'90A、LS90额外集成门控置九输入
- 支持多种计数模式配置，'90A、LS90可输出对称十分频方波
- 最大额定值：电源电压VCC为7V，输入电压为5.5V，发射极间电压为5.5V
- 典型功耗：'90A为145mW，'92A、'93A为130mW，LS系列产品为45mW
- 工作环境温度范围：SN54系列为-55℃~125℃，SN74非LS系列为0℃~70℃
- 存储温度范围为-65℃~150℃
应用领域
- BCD九的补码相关应用
- 十进制计数应用
- 十二分频计数应用
- 四位二进制计数应用
