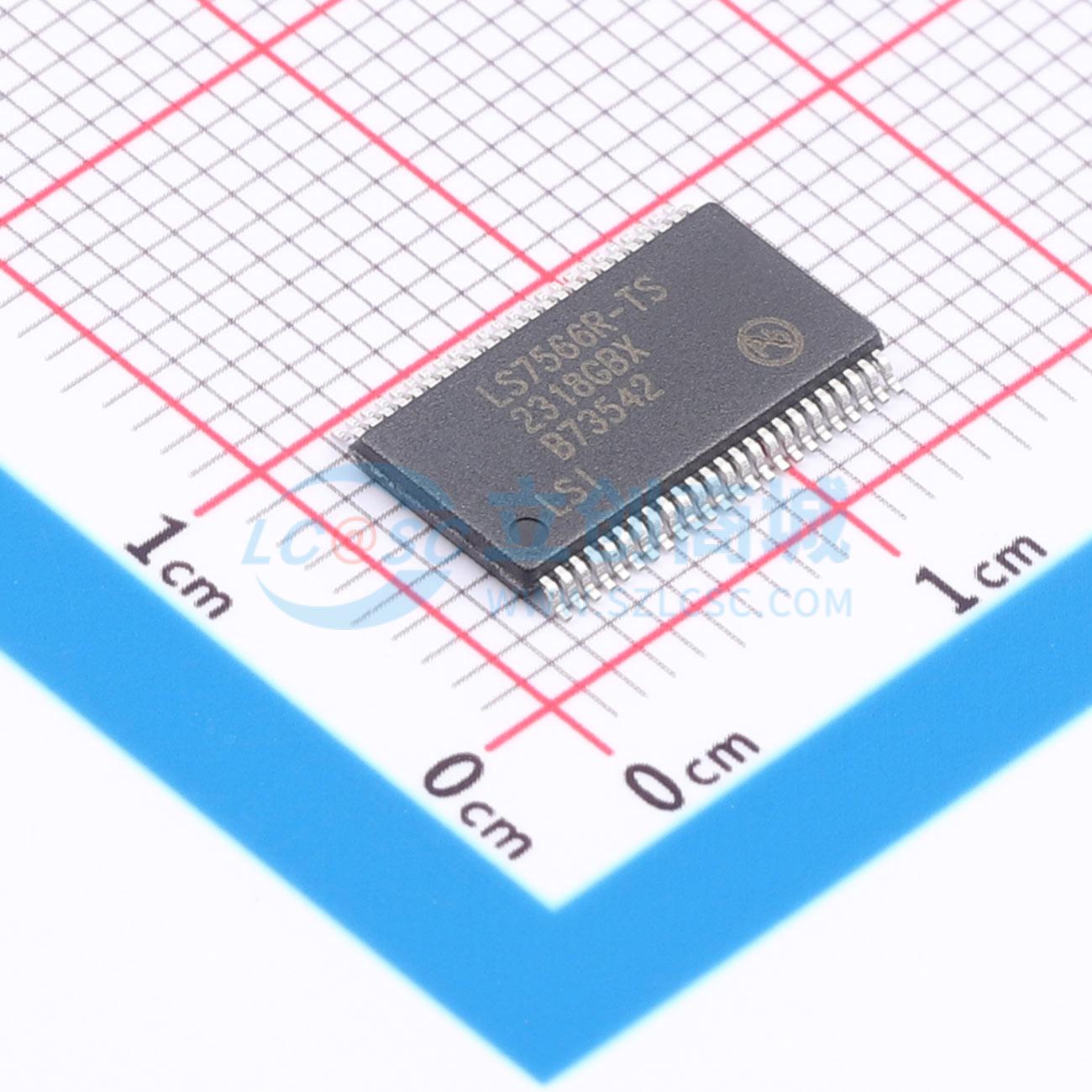

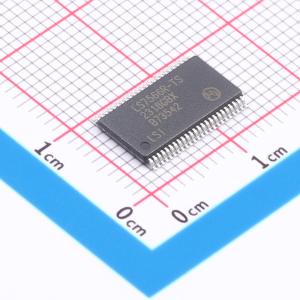

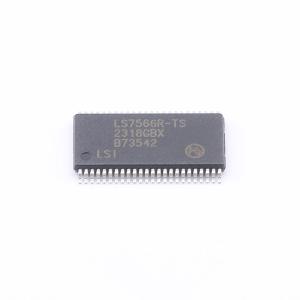

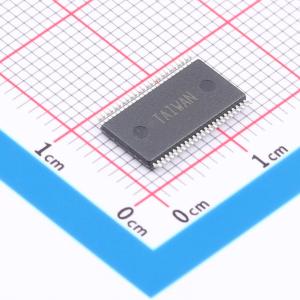

LS7566R-TS
24位4轴正交计数器，具备读写寄存器、多种计数模式和中断输出功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- LSI/CSI
- 商品型号
- LS7566R-TS
- 商品编号
- C3828442
- 商品封装
- TSSOP-48
- 包装方式
- 管装
- 商品毛重
- 0.422克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 计数器/分频器 | |
| 逻辑类型 | 2分频 | |
| 计时方向 | 向下计数器；向上计数器 | |
| 工作电压 | 3V~5.5V | |
| 元件数 | 4 | |
| 触发沿 | 上升沿；下降沿 |
| 属性 | 参数值 | |
|---|---|---|
| 复位方式 | - | |
| 计时方式 | - | |
| 计数速率 | 40MHz | |
| 工作温度 | -25℃~+85℃ | |
| 功能特性 | 可编程分频比；复位功能；计数值锁存；多模式计数 |
商品概述
LS7566R由四个相同的24位可编程计数器模块组成，可直接与增量编码器接口。这些模块可配置为正交时钟计数器或非正交增减计数器。在正交和非正交模式下，模块还可进一步配置为自由运行、非循环、模n和范围限制计数模式。模式配置通过两个8位可读写的控制寄存器MDR0和MDR1完成。数据可传输到24位预设寄存器PR，该寄存器按可直接寻址（只写）的字节0 [PR0]、字节1 [PR1]和字节2 [PR2]段进行组织。PR可通过向CMR发送指令或硬件输入控制传输到24位计数器CNTR。一个24位数字比较器会持续检查CNTR和PR是否相等，并在相等时设置输出标志。为读取CNTR，其瞬时值可通过向CMR发送指令或硬件输入控制传输到24位输出锁存器OL。OL可按可直接寻址（只读）的字节0 [OL0]、字节1 [OL1]和字节2 [OL2]段进行读取。一个可寻址（只读）的八进制状态寄存器STR存储与计数相关的状态信息，如CNTR溢出、下溢、计数方向等。读写数据通信通过八进制三态并行I/O总线进行。
商品特性
- 用于计数和I/O模式的读写寄存器。计数模式包括：非正交（增减）、正交（x1、x2、x4）、自由运行、非循环、模n和范围限制
- 每个轴都有独立的模式控制寄存器
- 中断输出和中断屏蔽寄存器
- 40 MHz计数频率（5V），20 MHz计数频率（3V）
- 每组24位计数器、预设寄存器、比较器和输出锁存器以及每个轴的8位状态寄存器
- 对输入正交时钟进行数字滤波以抗干扰
- 三态八进制I/O总线
- 3V ~ 5.5V工作电压范围
