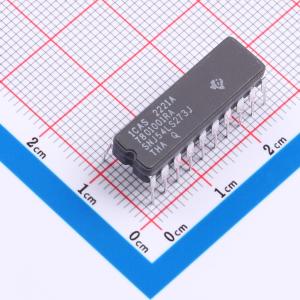

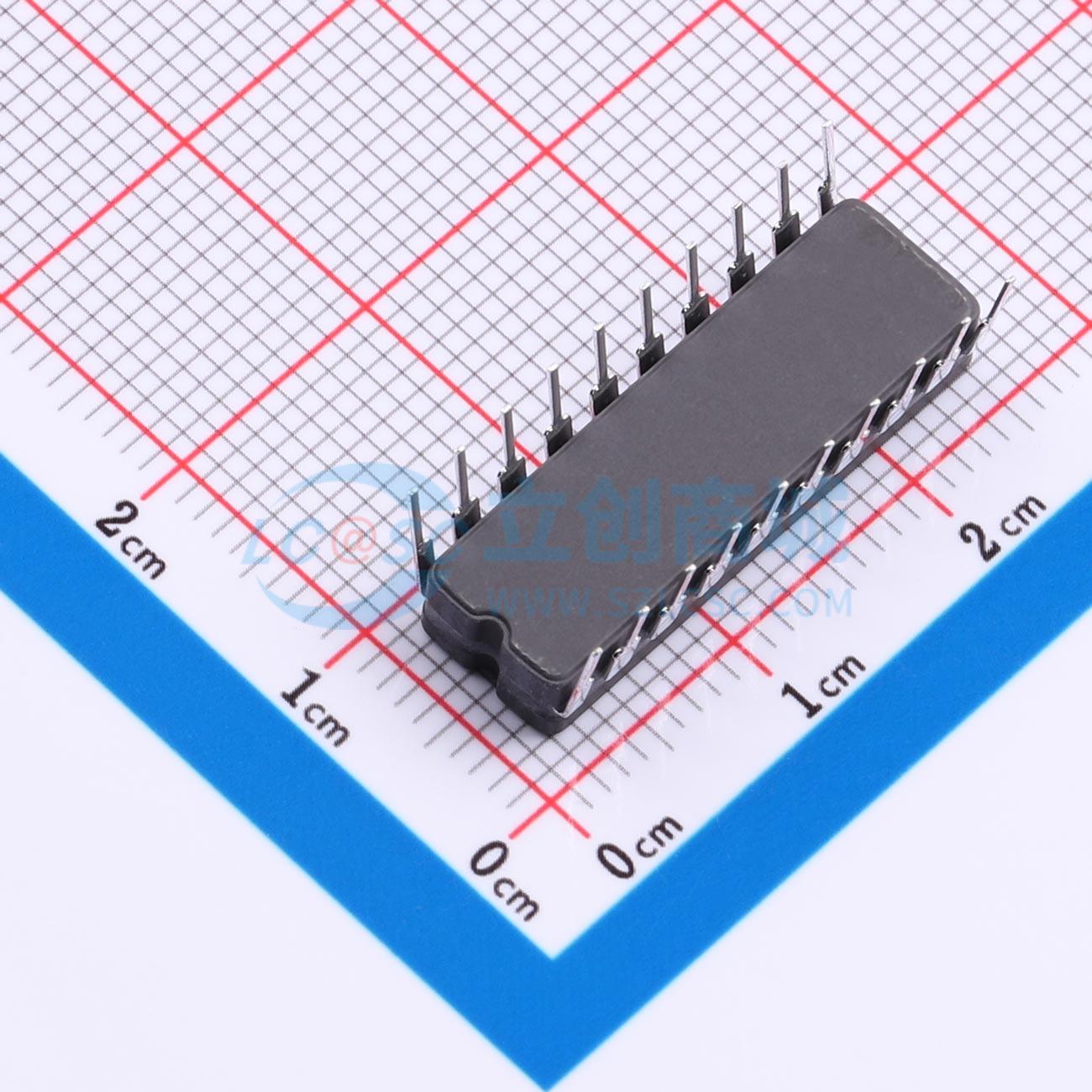

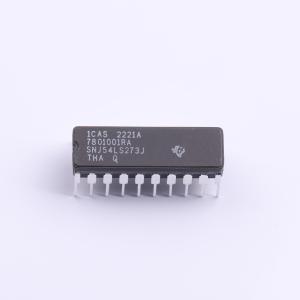

温馨提醒：图片仅供参考，商品以实物为准
SNJ54LS273J
带清零功能的八进制D型触发器，采用TTL电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN54LS273 具有清零功能的八路 D 类触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SNJ54LS273J
- 商品编号
- C3827311
- 商品封装
- CDIP-20
- 包装方式
- 管装
- 商品毛重
- 72.366667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 4.5V~5.5V | |
| 时钟频率(fc) | 40MHz | |
| 功能 | 复位 | |
| 元件数 | 8 | |
| 每个元件位数 | 8 | |
| 输出类型 | - | |
| 传播延迟(tpd) | 27ns@5V,15pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 54LS系列 | |
| 灌电流(IOL) | 400uA | |
| 拉电流(IOH) | 4mA | |
| 静态电流(Iq) | 27mA | |
| 输入电容 | - | |
| 工作温度 | -55℃~+125℃ | |
| 同步/异步 | - | |
| 建立时间 | 20ns | |
| 保持时间 | 5ns |
商品概述
该产品为单片正边沿触发D型触发器，采用TTL电路实现带直接清零输入的D型触发器逻辑。满足建立时间要求的D输入信息会在时钟脉冲的上升沿传输到Q输出端，时钟触发发生在特定电压电平，与上升沿脉冲的跳变时间无直接关系，当时钟输入处于高电平或低电平时，D输入信号不会对输出产生影响，该触发器有多种型号和封装形式。
商品特性
- 包含8个带单轨输出的触发器
- 配备缓冲时钟输入和直接清零输入
- 每个触发器都配有独立的数据输入
- 可响应的时钟频率范围为0~30MHz，典型最大时钟频率为40MHz
- 273型每个触发器典型功耗为39毫瓦，LS273型每个触发器典型功耗为10毫瓦
- 最大电源电压VCC为7V
- SN54273、SN74273最大输入电压为5.5V，SN54LS273、SN74LS273最大输入电压为7V
- SN54273、SN54LS273工作自由空气温度范围为-55℃~125℃，SN74273、SN74LS273工作自由空气温度范围为0℃~70℃
- 存储温度范围为-65℃~150℃
应用领域
- 缓冲器
- 存储寄存器
- 移位寄存器
- 模式发生器
