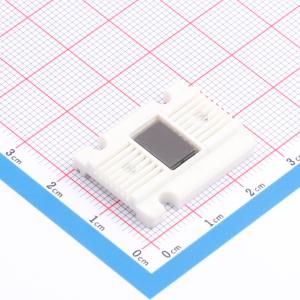

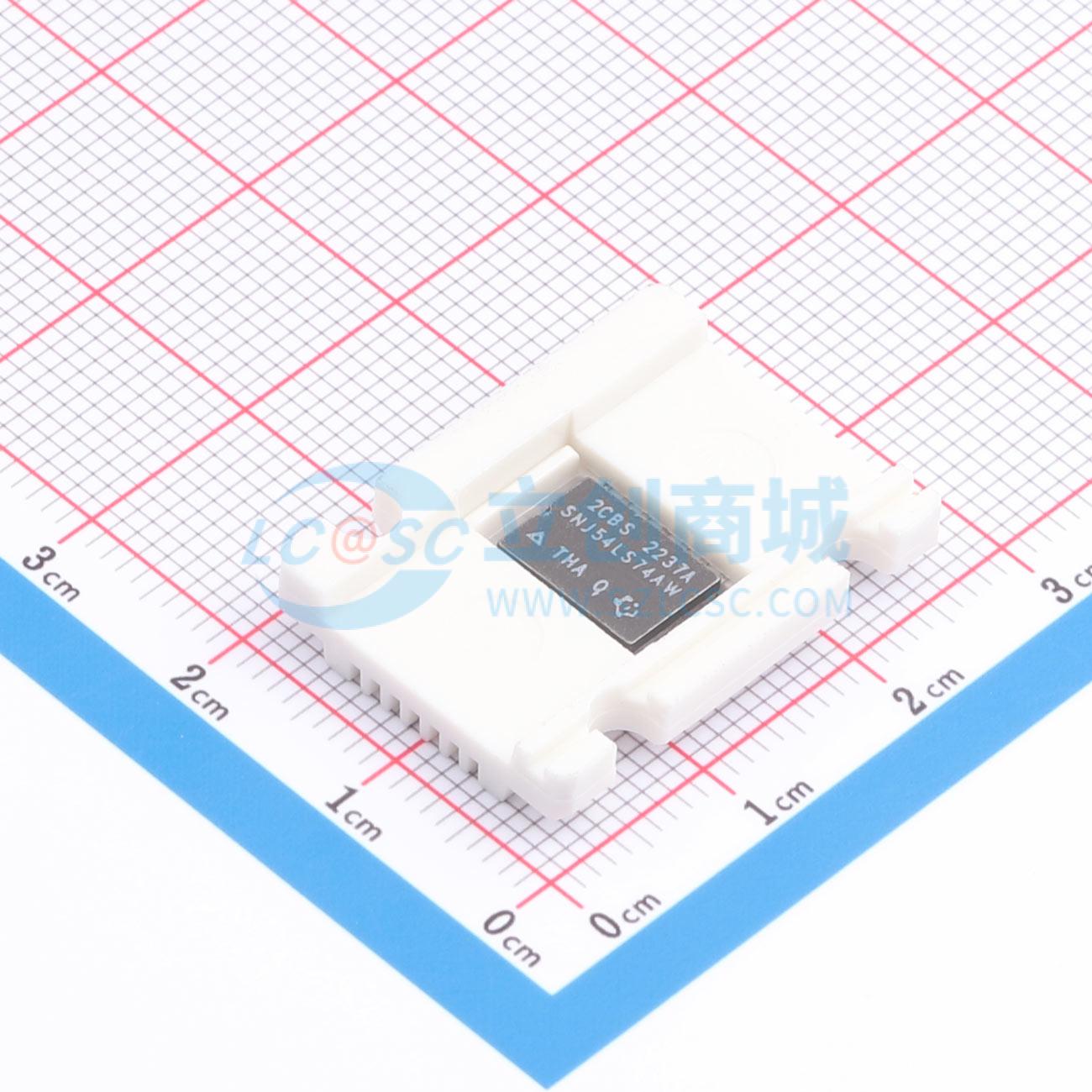

SNJ54LS74AW
SNJ54LS74AW
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN54LS74A 具有预设和清零功能的双通道 D 类上升沿触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SNJ54LS74AW
- 商品编号
- C3827365
- 商品封装
- CFP-14
- 包装方式
- 管装
- 商品毛重
- 88.166667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 4.5V~5.5V | |
| 时钟频率(fc) | 25MHz | |
| 功能 | 置位和复位 | |
| 元件数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 25ns@5V,15pF | |
| 系列 | 54LS系列 | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 400uA | |
| 工作温度 | -55℃~+125℃ | |
| 建立时间 | 20ns | |
| 保持时间 | 5ns |
