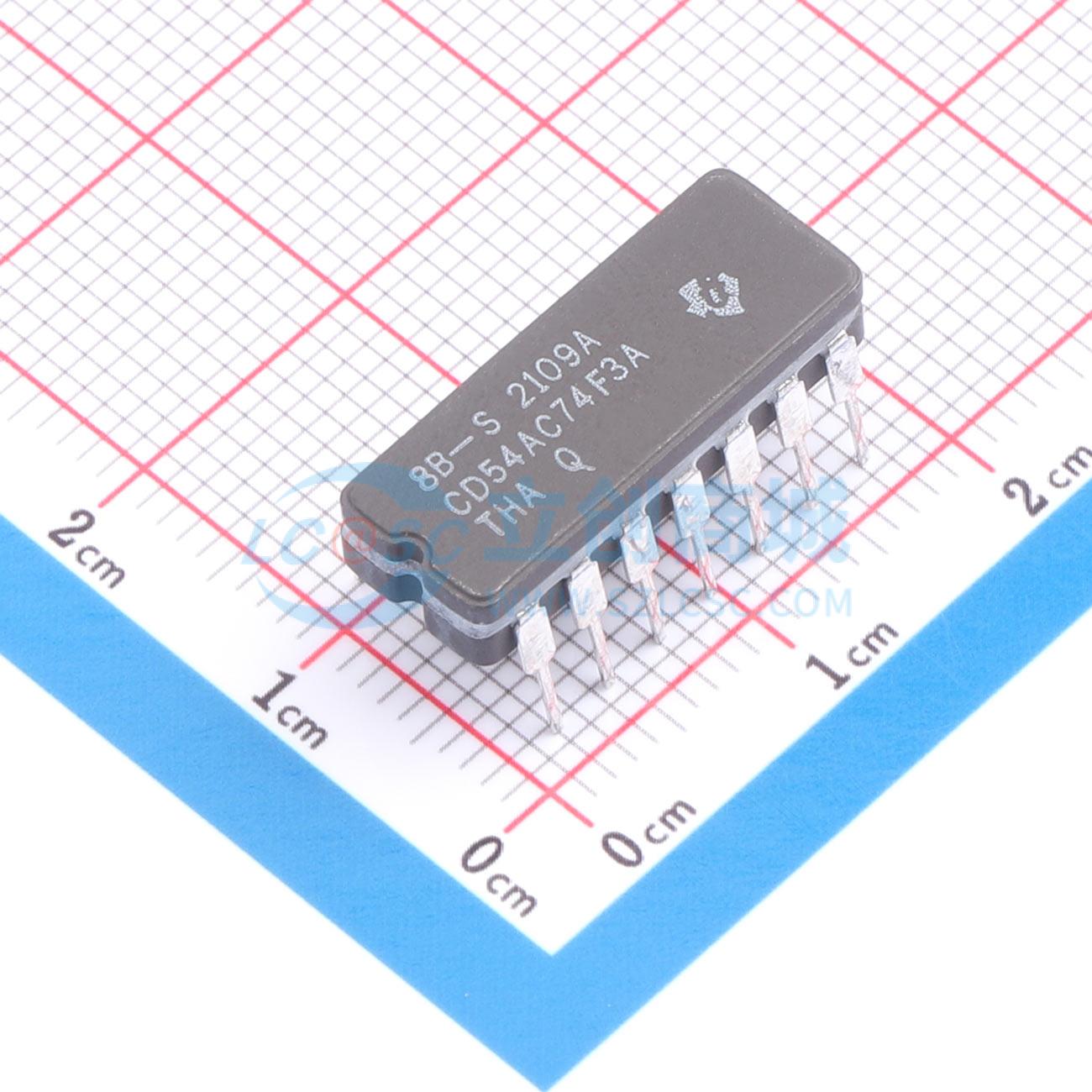

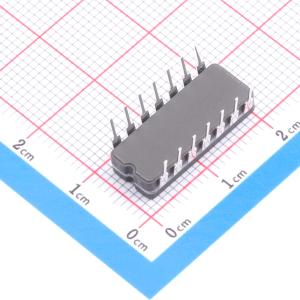

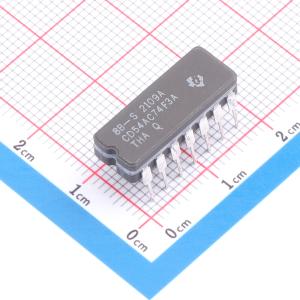

CD54AC74F3A
CD54AC74F3A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD54AC74 具有设置和复位功能的双通道上升沿 D 类触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD54AC74F3A
- 商品编号
- C3827246
- 商品封装
- CDIP-14
- 包装方式
- 管装
- 商品毛重
- 87克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 1.5V~5.5V | |
| 时钟频率(fc) | 125MHz | |
| 功能 | 置位和复位 | |
| 元件数 | 2 | |
| 每个元件位数 | 1 | |
| 输出类型 | 互补式 | |
| 传播延迟(tpd) | 2.5ns@5V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | AC | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 静态电流(Iq) | 4uA | |
| 输入电容 | 10pF | |
| 工作温度 | -55℃~+125℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 3.5ns | |
| 保持时间 | - |
商品概述
AC74是双上升沿触发D型触发器。预设端或清零端输入低电平时，无论其他输入的电平如何，都会对输出进行置位或复位。当预设端和清零端处于非激活高电平时，满足建立时间要求的数据输入端的数据会在时钟脉冲的上升沿传输到输出端。时钟触发发生在特定电压电平，与时钟脉冲的上升时间无直接关联。保持时间间隔结束后，数据输入端的数据变化不会影响输出端的电平。提供CD54AC74、CD74AC74不同型号，对应多种封装。
商品特性
- 工作电压范围1.5V~5.5V，对相当于电源电压30的噪声具备平衡抗干扰能力
- 具备双极型F、AS、S级速度，功耗显著降低，传输延迟平衡
- 输出驱动电流为±24mA
- 可扇出至15个F器件
- 采用防SCR闩锁的CMOS工艺和电路设计
- ESD保护超过2kV
- 电源电压最大范围为-0.5V~6V
- 输入钳位电流为±20mA
- 输出钳位电流为±50mA
- 连续输出电流为±50mA
- VCC或GND的连续电流为±100mA
- E封装热阻为80℃/W，M封装热阻为86℃/W
- 存储温度范围为-65℃~150℃
- 未使用的输入端必须接VCC或GND以保证器件正常工作
- 可验证最小50Ω传输线驱动能力对应温度85℃，可验证最小75Ω传输线驱动能力对应温度125℃
