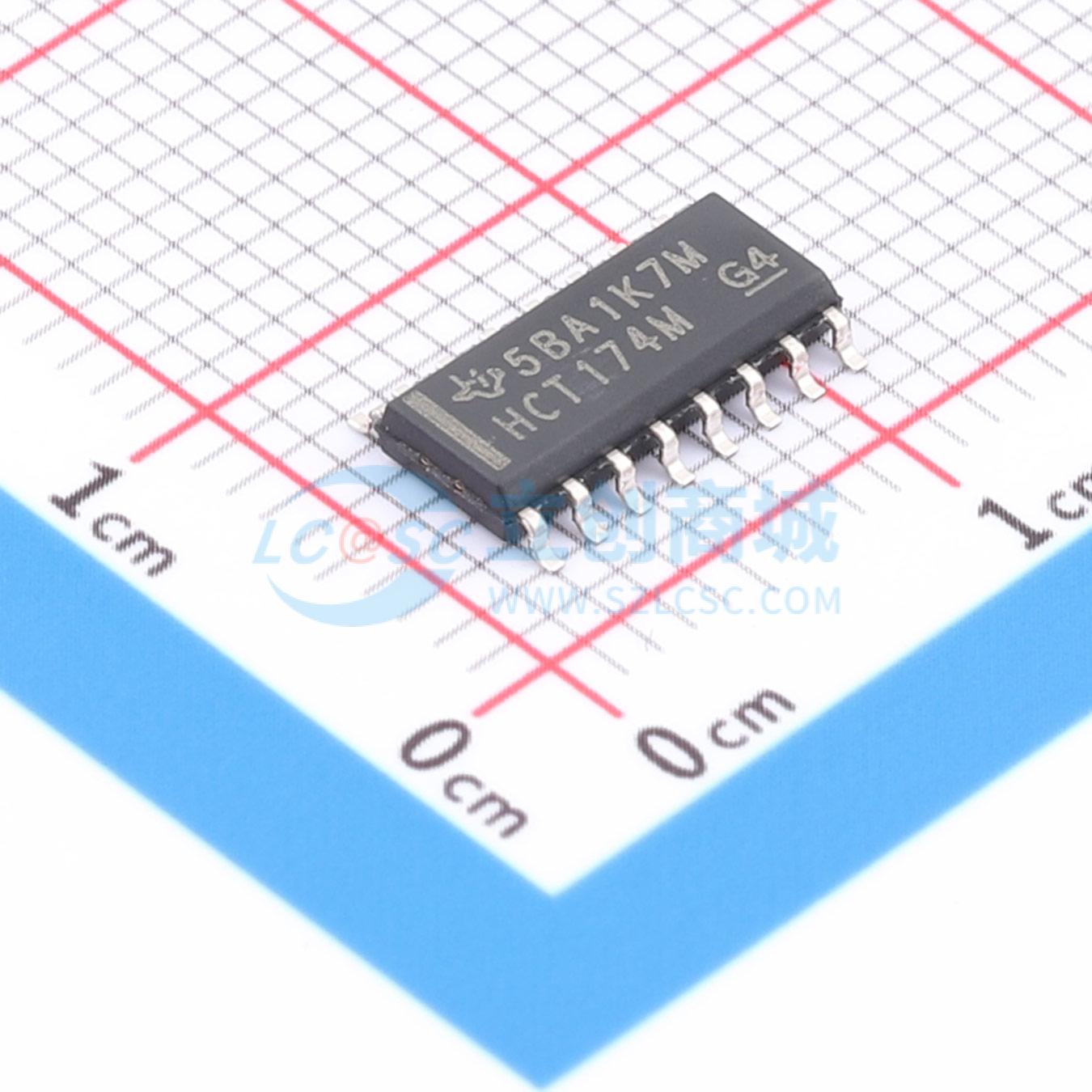

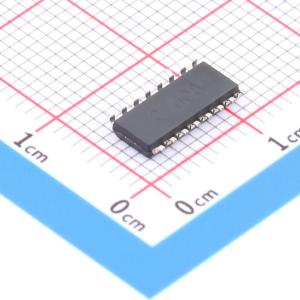

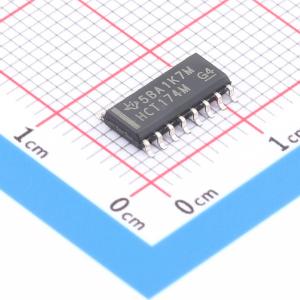

CD74HCT174MT
高速CMOS逻辑六D型复位触发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD74HCT174 具有复位功能的高速 CMOS 逻辑六路 D 类触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74HCT174MT
- 商品编号
- C3827217
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.209克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 4.5V~5.5V | |
| 时钟频率(fc) | 25MHz | |
| 功能 | 复位 | |
| 元件数 | 1 | |
| 每个元件位数 | 6 | |
| 输出类型 | 推挽式 | |
| 传播延迟(tpd) | 40ns@4.5V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HCT系列 | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 静态电流(Iq) | 8uA | |
| 输入电容 | 10pF | |
| 工作温度 | -55℃~+125℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 24ns | |
| 保持时间 | 5ns |
商品概述
HC174 和 HCT174 是边沿触发D型触发器，采用硅栅CMOS电路实现。该器件具备低功耗特性，速度可与低功耗肖特基TTL电路相当。器件包含六个主从触发器，带有公共时钟和公共复位。D输入端满足指定建立和保持时间的数据，会在时钟输入从低到高跳变时传输到Q输出端。当MR输入端为低电平时，所有输出都会被置为低电平。每个输出可驱动十个低功耗肖特基TTL等效负载。
商品特性
- 缓冲正边沿触发时钟
- 异步公共复位
- 全温度范围保持扇出能力
- 标准输出可驱动10个LSTTL负载
- 总线驱动器输出可驱动15个LSTTL负载
- 宽工作温度范围:-55℃ 至 125℃
- 均衡的传播延迟和转换时间
- 与LSTTL逻辑IC相比功耗显著降低
- HC类型工作电压范围为 2V 至 6V
- 高抗干扰度:NIL = 30% of VCC，NIH = 30% of VCC，在VCC = 5V时
- HCT类型工作电压范围为 4.5V 至 5.5V
- 直接LSTTL输入逻辑兼容性
- CMOS输入兼容性，Ii ≤ 1μA（在VOL、VOH条件下）
