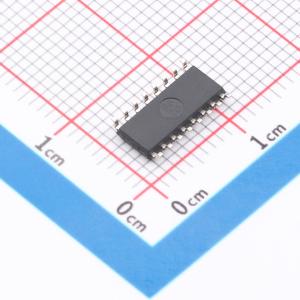

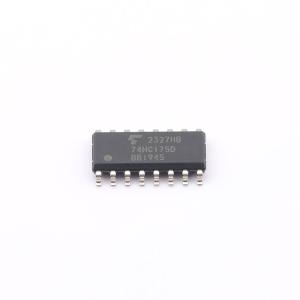

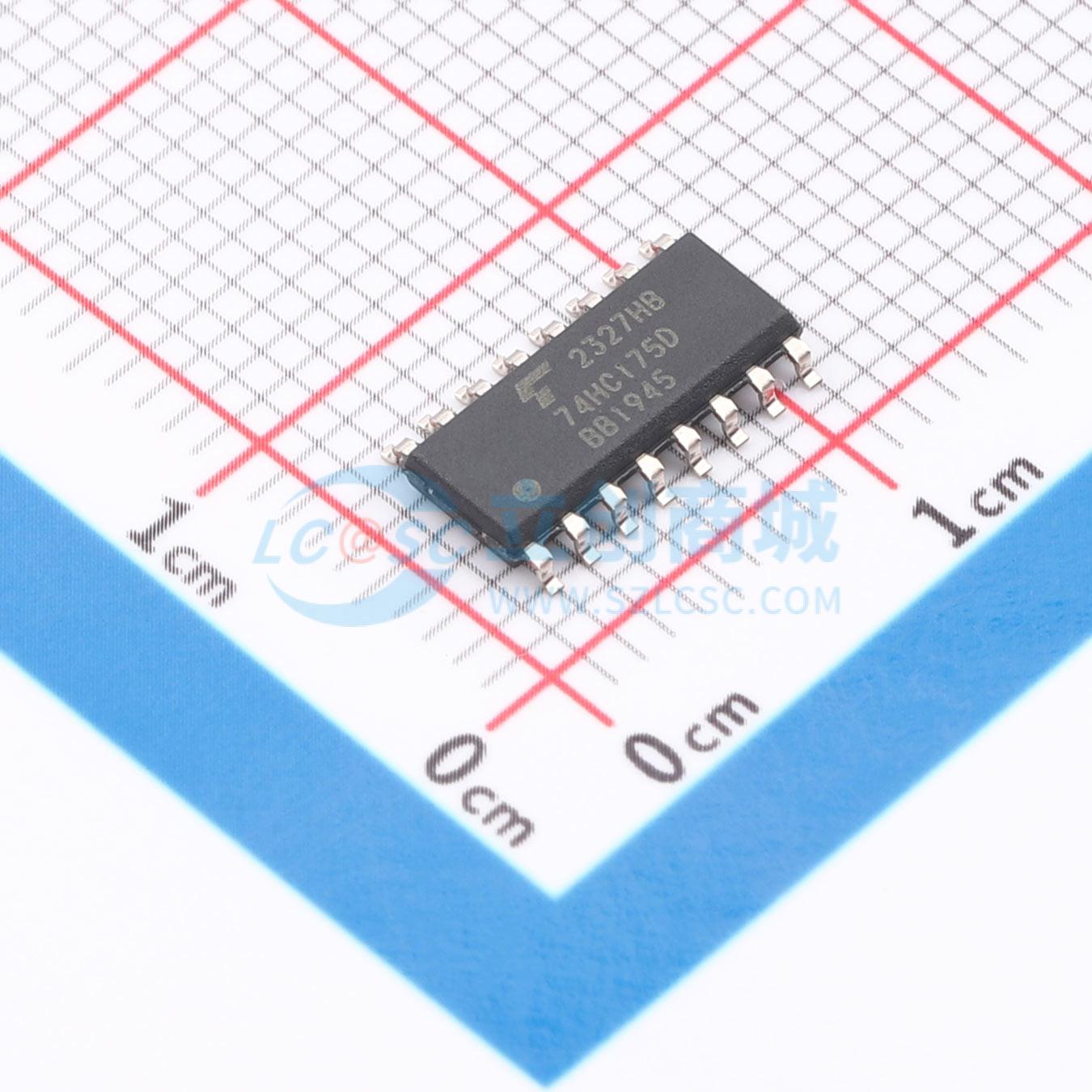

74HC175D

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TOSHIBA(东芝)
商品型号: 74HC175D
商品编号: C3826751
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.284克(g)

商品参数

商品概述

74HC175D是一款采用硅栅C²MOS技术制造的高速CMOS D型触发器。它在保持CMOS低功耗的同时，实现了与等效LSTTL类似的高速操作。施加到D输入端的信息信号在时钟脉冲的上升沿被传输到Q和Q（上划线）输出端。当CLR输入保持低电平时，Q输出处于低逻辑电平，Q（上划线）输出处于高逻辑电平，与其他输入无关。所有输入均配备了防止静电放电或瞬态过电压的保护电路。

商品特性

高速：在VCC = 5V时，fMAX = 63MHz（典型值）
低功耗：在Ta = 25°C时，ICC = 4.0μA（最大值）
平衡的传播延迟：tPLH ≈ tPHL
宽工作电压范围：VCC(op) = 2.0V至6.0V

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	触发器
	类型	D-型
	触发沿	上升沿
	工作电压	2V~6V
	时钟频率(fc)	63MHz
	功能	复位
	元件数	1
	每个元件位数	4

	属性	参数值
	输出类型	互补式
	传播延迟(tpd)	24ns@6V,50pF
	系列	74HC系列
	灌电流(IOL)	5.2mA
	拉电流(IOH)	5.2mA
	静态电流(Iq)	4uA
	输入电容	3pF
	工作温度	-40℃~+125℃
