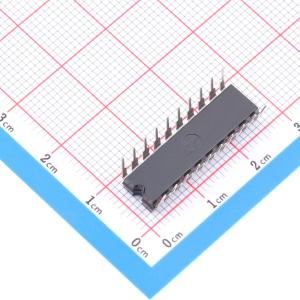

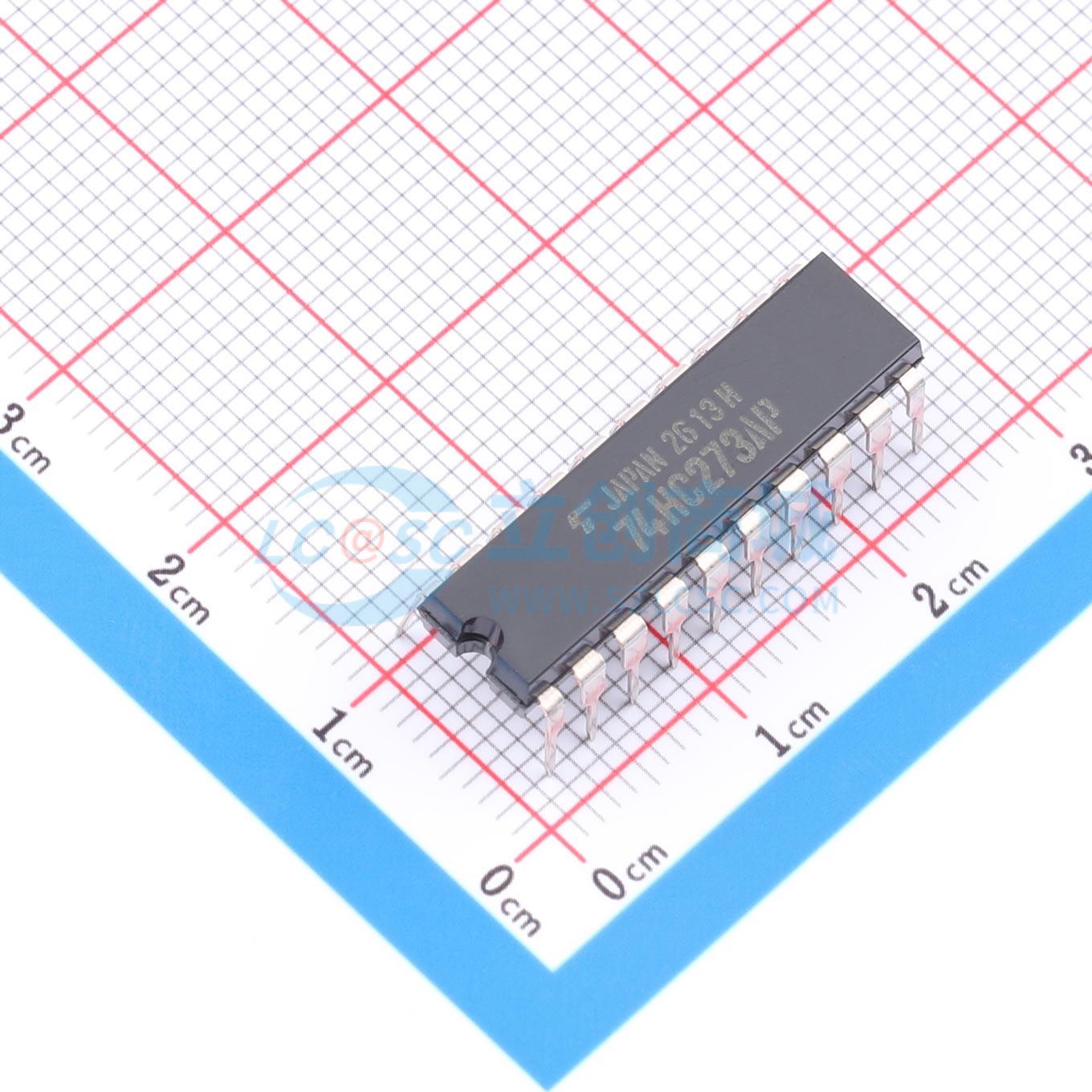

TC74HC273APF
TC74HC273APF
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TC74HC273APF
- 商品编号
- C3826839
- 商品封装
- DIP-20
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 66MHz | |
| 功能 | 复位 | |
| 元件数 | 1 | |
| 每个元件位数 | 8 |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | - | |
| 传播延迟(tpd) | 25ns@6V,50pF | |
| 系列 | 74HC系列 | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 静态电流(Iq) | 4uA | |
| 输入电容 | 5pF | |
| 工作温度 | -40℃~+85℃ |
商品概述
TC74HC273A 是一款采用硅栅 C²MOS 技术制造的高速 CMOS 八进制 D 型触发器。该触发器在保持 CMOS 低功耗的同时，实现了与等效 LSTTL 相似的高速运行。施加到 D 输入的信息信号在时钟脉冲的上升沿传输到 Q 输出。当 CLR 输入保持为“L”时，Q 输出处于低逻辑电平，与其他输入无关。所有输入均配备了防静电放电或瞬态过电压的保护电路。
商品特性
- 高速：在 VCC = 5 V 时，fmax = 67 MHz（典型值）
- 低功耗：在 Ta = 25°C 时，ICC = 4μA（最大值）
- 高抗噪性：VNIH = VNIL = 28% VCC（最小值）
- 输出驱动能力：10 个 LSTTL 负载
- 对称输出阻抗：|IOH| = IOL = 4mA（最小值）
- 平衡传播延迟：tₚLH ≃ tₚHL
- 宽工作电压范围：VCC（工作）= 2~6 V
- 引脚和功能与 74LS273 兼容
