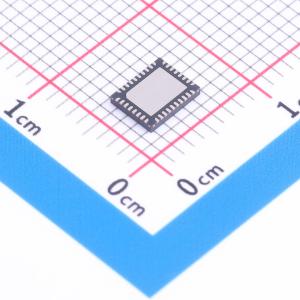

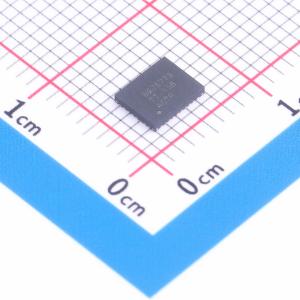

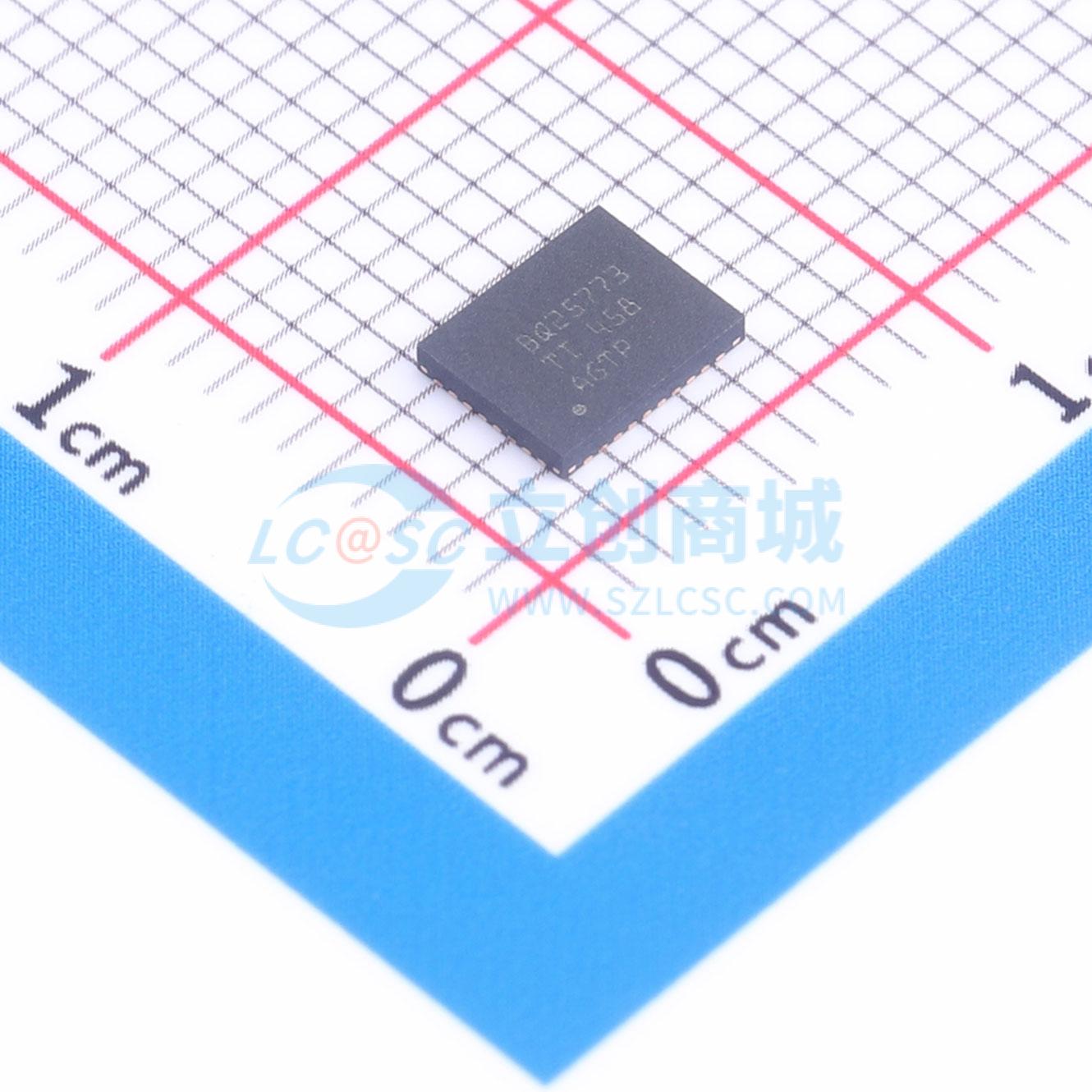

BQ25773REER

BQ25773是一款同步NVDC buck-boost电池充电控制器，可从多种输入源为2节至5节电池充电，输入源包括USB适配器、扩展功率范围（EPR）USB-C功率传输（PD）源、标准功率范围（SPR）USB-C功率传输（PD）源以及传统适配器。该器件为空间受限的2节至5节电池充电应用提供了低元件数量、高效率的解决方案。NVDC配置允许系统基于电池电压稳压，但不会低于系统最低电压。即使电池完全放电或移除，系统仍可保持运行。当负载功率超过输入源额定值时，电池进入补充模式，防止系统崩溃。上电期间，充电器根据输入源和电池状况将转换器设置为降压、升压或升降压配置。充电器可在降压、升压和升降压工作模式之间无缝切换，无需主机控制。TI专利准双相转换器可在高功率降压模式下实现双相交错，有助于散热并减小单个电感尺寸。同时由于升压模式下功率运行受限，仅需要两个升压侧开关MOSFET，可节省整体系统面积和成本。无输入源时，BQ25773支持USB On-the-Go (OTG)功能，可从2节至5节电池输出，在VBUS上生成可调的3V至5V输出，分辨率为20mV。当仅由电池为系统供电且USB OTG端口未连接外部负载时，BQ25773实现最新的Intel Vmin主动保护（VAP）功能，器件通过电池为VBUS充电，在输入去耦电容中存储能量。在系统峰值功率尖峰期间，输入电容中存储的能量为系统补充供电，防止系统电压降至最低系统电压以下导致系统崩溃。BQ25773可监测适配器电流、电池电流和系统功率。灵活可编程的PROCHOT输出可直接连接到CPU，在需要时进行降频处理。最新版本的USB-C PD规范包含快速角色交换（FRS），可确保及时完成功率角色交换，避免连接到扩展坞的设备出现瞬时功率丢失或信号异常。该器件集成符合PD规范的FRS。TI专利开关频率抖动模式可显著降低整个传导EMI频率范围（150kHz至30MHz）内的EMI噪声。提供多种抖动档位选项，可为不同应用提供灵活性。抖动特性可大幅简化EMI噪声滤波器设计。充电器在TI专利直通模式（PTM）下工作，可提高全负载范围的效率。在PTM中，输入功率直接通过充电器到达系统，可节省MOSFET的开关损耗和电感磁芯损耗，从而实现高效率运行。BQ25773采用36引脚4mm × 5mm WQFN封装。

• TI patented准双相buck-boost窄电压DC (NVDC) 充电器，适用于USB-C扩展功率范围（EPR）接口平台
• 3.5V 至 40V 输入范围，可对2节至5节电池充电
• 基于5mΩ/2mΩ检测电阻，充电电流最高可达16.3A/30A
• 基于10mΩ/5mΩ检测电阻，输入电流限制最高可达8.2A/16.4A
• 支持USB 2.0、USB 3.0、USB 3.1、USB-C功率传输和扩展功率范围输入电流设置
• 输入电流优化器（ICO），可在不使适配器过载的前提下提取最大输入功率
• 集成符合USB-PD规范的快速角色交换（FRS）功能
• 在准双相降压、buck-boost和升压工作模式之间无缝切换
• 输入电流和电压稳压（IINDPM和VINDPM），防止源过载
• 适配器满载时电池为系统补充供电
• TI专利双随机扩频（DRSS），满足IEC-CISPR 32 EMI规范
• TI专利直通模式（PTM），可实现>99%效率，支持电池快充
• 符合IMVP8/IMVP9规范，适用于Intel平台系统
• 增强型Vmin主动保护（VAP）模式，遵循最新Intel规范，在系统峰值功率尖峰期间通过输入电容补充电池供电
• 全面的PROCHOT配置文件
• 两级放电电流限制PROCHOT配置文件，避免电池损耗
• 系统功率监测（PSYS）
• 通过专用引脚实现输入和电池电流监测
• 集成16位ADC，可监测电压、电流和功率
• 补充模式下电池MOSFET工作在理想二极管模式
• 支持通过电池为USB端口上电（USB OTG）
• OTG输出范围为3V至5V
• 基于10mΩ检测电阻，输出电流限制最高可达3A
• 支持600kHz/800kHz可编程开关频率
• I2C主机控制接口，可实现灵活的系统配置
• 稳压和监测精度高
• ±0.5% 充电电压稳压精度
• ±2% 充电电流稳压精度
• ±2% 输入电流稳压精度
• ±2% 输入/充电电流监测精度
• 安全功能:热调节和热关断
• 输入、系统、电池过压保护
• 输入、MOSFET、电感过流保护
• 封装:36引脚 4.0mm × 5.0mm WQFN

• 标准笔记本电脑
• Chromebook
• 家电领域电池充电器
• 制氧机
