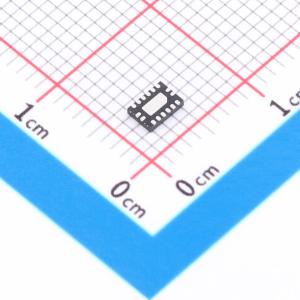

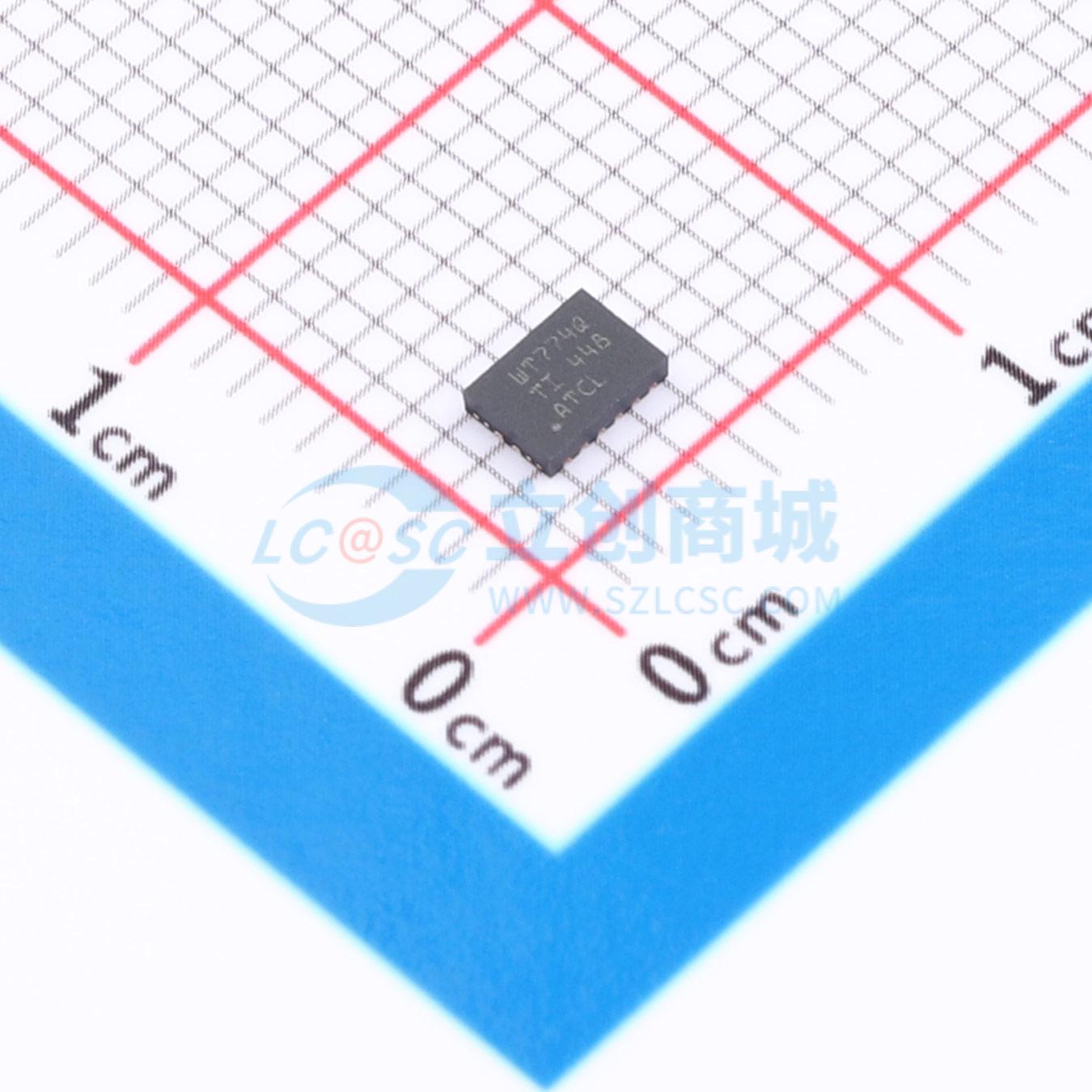

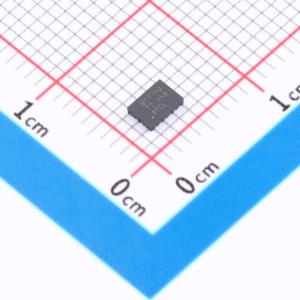

74AVC4T774QWBQBRQ1

SN74AVC4T774-Q1是一款面向汽车应用的4位双电源总线收发器，带可配置电平移位、三态输出和独立方向控制输入。这款4位同相总线收发器采用两个独立的可配置电源轨。A端口设计用于跟踪VCCA，VCCA支持1.08V至3.6V的任何电源电压。B端口设计用于跟踪VCCB，VCCB支持1.08V至3.6V的任何电源电压。这支持在1.2V、1.5V、1.8V、2.5V和3.3V任意电压节点之间实现通用低压双向转换。SN74AVC4T774-Q1设计用于两条数据总线之间的异步通信。方向控制(DIR)输入和输出使能(OE)输入的逻辑电平会激活B端口输出或A端口输出，或将两个输出端口置于高阻模式。当B端口输出激活时，器件将数据从A总线传输到B总线，当A端口输出激活时，器件将数据从B总线传输到A总线。A端口和B端口的输入电路始终处于激活状态，必须施加逻辑高电平或低电平，以防止出现过量的ICC和ICCZ。SN74AVC4T774-Q1的控制引脚（DIR1、DIR2、DIR3、DIR4和OE）由VCCA供电。该器件针对使用Ioff的部分掉电应用进行了全规格设计。Ioff电路会禁用输出，防止器件掉电时产生破坏性的反向电流。VCC隔离特性的设计可在任意VCC输入接地时，将两个端口置于高阻状态。要在上电或掉电期间将器件置于高阻状态，需通过上拉电阻将OE连接到VCC；电阻的最小值由驱动器的灌电流能力决定。

• 符合汽车应用资格
• AEC-Q100合格，环境工作温度范围为-40℃至125℃；器件HBM ESD分类等级H3B(JES-001)；器件CDM ESD分类等级C5(JESD 22 C101)
• 支持功能安全
• 控制输入VH和V∥电平参考VCCA电压
• 全可配置双轨设计，每个端口可在1.08V至3.6V全电源电压范围内工作
• I/O为4.6V耐压
• Ioff支持部分掉电模式工作
• 最高数据速率为500Mbps（1.08V至3.6V转换）
• 锁存性能超过100mA，符合JESD 78 II类标准

• 远程信息处理
• 仪表组
• 车载主机
• 导航系统
