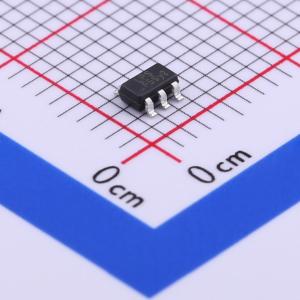

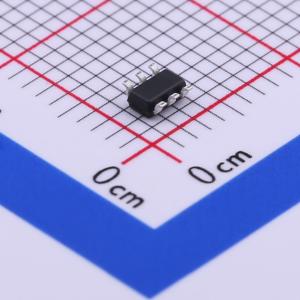

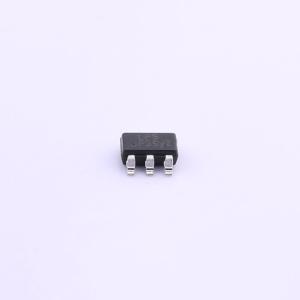

温馨提醒：图片仅供参考，商品以实物为准
LP3382B6F
停产 LP3382B6F
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP3382B6F
- 商品编号
- C439677
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 2.2V~5.5V | |
| 开关频率 | 1MHz | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | - | |
| 工作电压(AC) | - | |
| 拓扑结构 | 升压 | |
| 工作温度 | -20℃~+85℃ | |
| 开关管(内置/外置) | - | |
| 恒流精度 | - |
商品概述
LP3382是一款1MHz PWM升压开关稳压器，专为恒流白光LED驱动应用而设计。LP3382可串联驱动多达8颗白光LED，确保亮度均匀，并省去多个镇流电阻。LP3382采用了1MHz恒定频率PWM控制方案。高频PWM操作还可通过减小外部元件尺寸来节省电路板空间。为提高效率，反馈电压设置为250mV，这降低了电流设置电阻的功耗。 高度集成和内部补偿网络使外部元件数量最少可减至5个。优化的工作频率可满足小值LC滤波器和低工作电流的要求，同时具备高效率。
商品特性
- 高效率：94%
- 1MHz固定频率PWM操作
- 最大输出电压高达29V
- 工作范围：2.2V至5.5V
- 关断电源电流：<1μA
- 采用SOT23 - 6封装
- 内置29V过压保护
- 减少外部元件数量
- 符合RoHS标准且100%无铅
应用领域
- 白光LED背光源驱动
- OLED背光源驱动
- 个人数字助理（PDA）
- 移动互联网设备（MID）/便携式电视（PTV）
