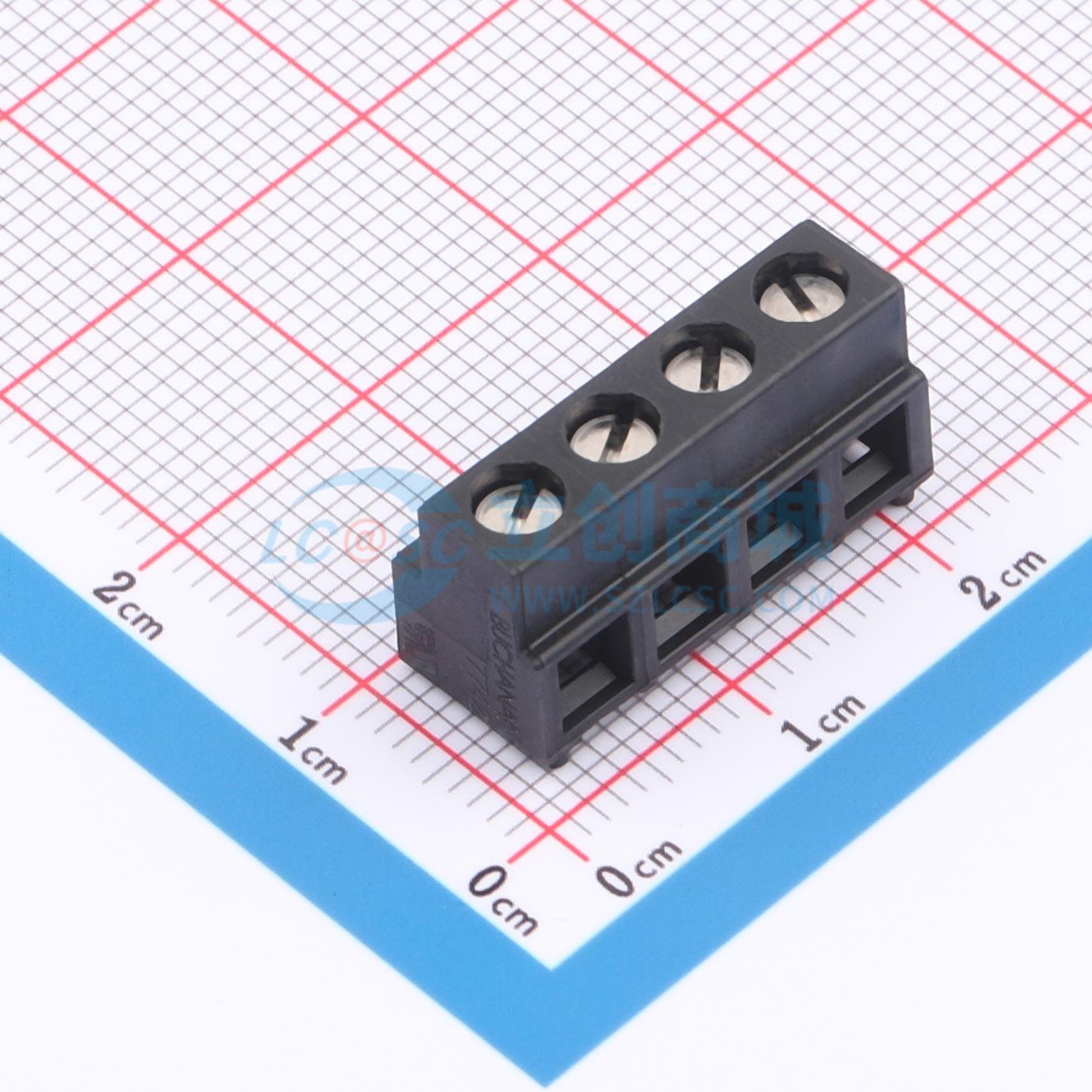

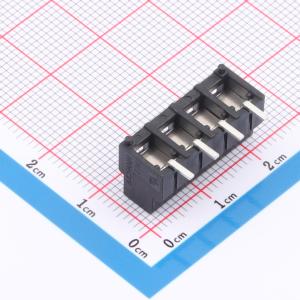

温馨提醒：图片仅供参考，商品以实物为准
2383938-4
1x4P 5mm 立贴 排数:1 每排P数:4
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该SMD端子块旨在端接16 30 AWG实心和绞合线,中心线间距为5.00 mm;端接18 28 AWG线,中心线间距为3.81 mm;端接16 28 AWG线,中心线间距为3.5 mm。PCB端子块有以下变体:电路位置为2至12个位置;焊接方法为表面贴装器件(SMD);包装为卷带式;安装方式为垂直安装。
- 商品型号
- 2383938-4
- 商品编号
- C3818190
- 商品封装
- SMD,P=5mm
- 包装方式
- 编带
- 商品毛重
- 4.97克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 螺钉式接线端子 | |
| 结构 | 1x4P | |
| 间距 | 5mm | |
| 颜色 | 黑色 | |
| 安装方式 | 立贴 | |
| 总PIN数 | 4P |
| 属性 | 参数值 | |
|---|---|---|
| 排数 | 1 | |
| 每排PIN数 | 4 | |
| 额定电流 | 13.5A | |
| 额定电压 | 300V | |
| 线规 - AWG | 16~30 | |
| 工作温度 | -40℃~+105℃ |
商品概述
本规格涵盖了180°安装的表面贴装（SMD）端子块的应用要求。该SMD端子块设计用于端接不同规格的实心和绞合线，其中5.00mm中心线间距适用于16 - 30 AWG线，3.81mm中心线间距适用于18 - 28 AWG线，3.5mm中心线间距适用于16 - 28 AWG线。
PCB端子块有以下几种变体：
- 电路位置：2至12个位置。
- 焊接方法：表面贴装器件（SMD）
- 包装形式：卷带包装
- 安装方式：垂直安装
SMD安装端子块外壳由高温聚酰胺（UL 94 V0）制成，触点由镀镍锡铜合金制成。
建议在温度为 -5°C至40°C（23°F至104°F）、最大相对湿度（RH）为70%的黑暗环境中运输和储存连接器。在高湿度环境中，可能需要将连接器存放在干燥的地方，以防止过多吸湿。
使用最大厚度为2.4mm的PC板。客户图纸提供了PC板布局的完整定义。
电线必须剥线至适当尺寸，以确保在连接器中的插入深度正确。使用螺丝刀打开和关闭螺丝夹，将电线插入线孔，直到绝缘层与线孔开口处的外壳平齐，用客户图纸中建议的拧紧扭矩手动拧紧螺丝，拉回电线以确保其牢固，并检查端子块外没有电线股。
端子块连接器由专门设计的螺丝驱动机构组成，该机构固定在外壳内。当剥线插入连接器并拧紧螺丝时，螺丝会激活一个夹子，将电线压在端子上。
对于SMD连接器，应提供足够体积的焊膏以确保理想的焊脚。建议与焊膏供应商进行试验和咨询，以确定确切的用量。一般不建议使用丝网印刷焊膏，因为可沉积的焊膏量有限。
