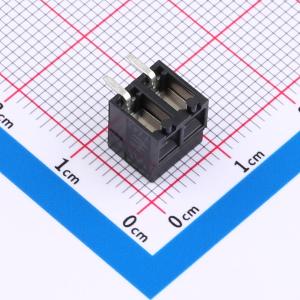

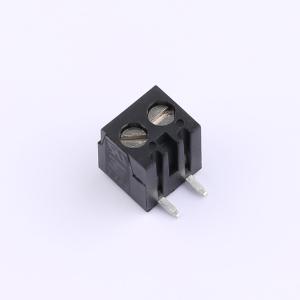

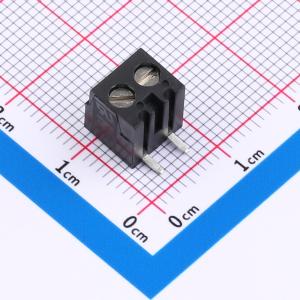

2383945-2
1x2P 3.81mm 立贴 排数:1 每排P数:2
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 4 位 PCB 接线端子排、插头、线对板连接，中心线间距 3.81 mm [.15 in]，1 排，导线进入角度 180°，适用 28-18 AWG、.08-.82 mm² 导线
- 商品型号
- 2383945-2
- 商品编号
- C3818860
- 商品封装
- SMD,P=3.81mm
- 包装方式
- 编带
- 商品毛重
- 2.065克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 螺钉式接线端子 | |
| 结构 | 1x2P | |
| 间距 | 3.81mm | |
| 颜色 | 黑色 | |
| 安装方式 | 立贴 | |
| 总PIN数 | 2P |
| 属性 | 参数值 | |
|---|---|---|
| 排数 | 1 | |
| 每排PIN数 | 2 | |
| 额定电流 | 12A | |
| 额定电压 | 300V | |
| 线规 - AWG | 16~28 | |
| 工作温度 | -40℃~+105℃ |
商品概述
本规格涵盖了180°安装的表面贴装（SMD）端子块的应用要求。该SMD端子块设计用于端接不同规格的实心和绞合线，其中5.00mm中心线间距适用于16 - 30 AWG线，3.81mm中心线间距适用于18 - 28 AWG线，3.5mm中心线间距适用于16 - 28 AWG线。
PCB端子块有以下几种变体：
- 电路位置：2至12个位置。
- 焊接方法：表面贴装器件（SMD）
- 包装形式：卷带包装
- 安装方式：垂直安装
SMD安装端子块外壳由高温聚酰胺（UL 94 V0）制成，触点由镀镍锡铜合金制成。
建议在温度为 -5°C至40°C（23°F至104°F）、最大相对湿度（RH）为70%的黑暗环境中运输和储存连接器。在高湿度环境中，可能需要将连接器存放在干燥的地方，以防止过多吸湿。
使用最大厚度为2.4mm的PC板。客户图纸提供了PC板布局的完整定义。
电线必须剥线至适当尺寸，以确保在连接器中的插入深度正确。使用螺丝刀打开和关闭螺丝夹，将电线插入线孔，直到绝缘层与线孔开口处的外壳平齐，用客户图纸中建议的拧紧扭矩手动拧紧螺丝，拉回电线以确保其牢固，并检查端子块外没有电线股。
端子块连接器由专门设计的螺丝驱动机构组成，该机构固定在外壳内。当剥线插入连接器并拧紧螺丝时，螺丝会激活一个夹子，将电线压在端子上。
对于SMD连接器，应提供足够体积的焊膏以确保理想的焊脚。建议与焊膏供应商进行试验和咨询，以确定确切的用量。一般不建议使用丝网印刷焊膏，因为可沉积的焊膏量有限。
