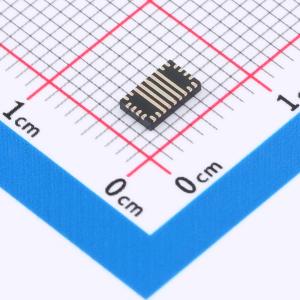

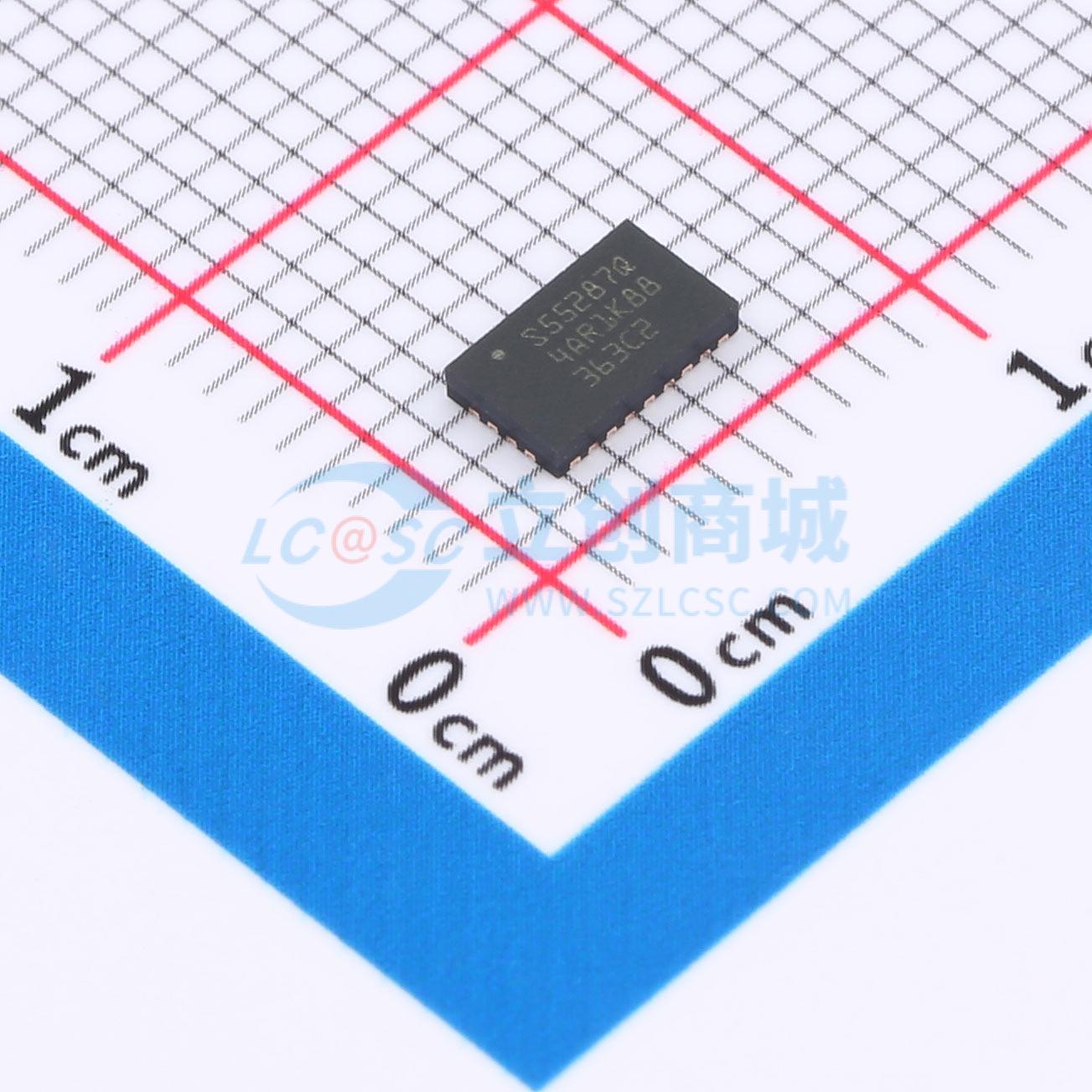

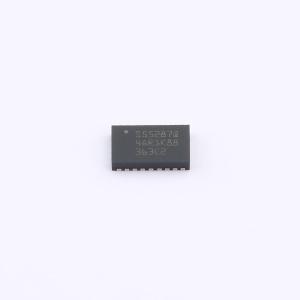

温馨提醒：图片仅供参考，商品以实物为准
TPS55287QWRYQRQ1
升降压型 3V~36V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 同步降压/升压转换器经优化，可将电池电压或适配器电压转换为电源轨。集成了四个MOSFET开关，可为USB电力输送(USB PD)应用提供紧凑型解决方案。输入电压高达36V。通过I2C接口，输出电压可以在0.8V至22V之间（步长为10mV）进行编程
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS55287QWRYQRQ1
- 商品编号
- C41879852
- 商品封装
- VQFN-21(5x3)
- 包装方式
- 编带
- 商品毛重
- 0.52克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 3V~36V | |
| 输出电压 | 800mV~22V | |
| 输出电流 | 4A | |
| 开关频率 | 200kHz~2.2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压-升压式 | |
| 静态电流(Iq) | 860uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；线缆补偿；内置LDO稳压器；频率同步；逐波限流；过流保护；输出放电；EMI优化(抖频模式)；可调限流；打嗝限流 |
商品概述
TPS55287-Q1同步降压/升压转换器经优化，可将电池电压或适配器电压转换为电源轨。TPS55287-Q1集成了四个MOSFET开关，可为USB电力输送(USB PD)应用提供紧凑型解决方案。TPS55287-Q1 的输入电压高达 36V。通过 I²C 接口，TPS55287-Q1 的输出电压可以在 0.8V 至 22V 之间（步长为 10mV）进行编程。在升压模式下，输入电压为 12V 时，它可提供 35W 的功率。输入电压为 9V 时，可提供 25W 的功率。TPS55287-Q1采用平均电流模式控制方案。开关频率可通过外部电阻在 200kHz 至 2.2MHz 之间进行编程，并且可与外部时钟同步。TPS55287-Q1还提供展频选项，从而更大限度地减少峰值EMI。TPS55287-Q1 提供输出过压保护、平均电感器电流限值、逐周期峰值电流限值和输出短路保护。TPS55287-Q1 还可在持续过载情况下，通过可选输出电流限值和断续模式保护来确保安全运行。TPS55287-Q1 可以使用具有高开关频率的小型电感器和电容器。它采用 3.0mm × 5.0mm QFN 封装。
商品特性
- 符合AEC-Q100标准
- 器件温度等级 1: -40℃ 至 +125℃ 环境工作温度范围
- 功能安全型
- 可提供用于功能安全系统设计的文档
- 可编程电源 (PPS) 支持 USB 供电 (USB PD)
- 宽输入电压范围:3.0V至36V
- 可编程输出电压范围:0.8V至22V，步长为10mV
- ±1% 基准电压精度
- 对电缆压降提供可调输出电压补偿
- 可编程输出电流限值，步长为 50mA
- ±5% 精密输出电流监测
- I²C接口
- 在整个负载范围内具有高效率
- VIN = 12 V, VOUT = 20 V 且 IOUT = 1.5 A 时效率为 96.7 %
- 轻负载状态下的可编程PFM和FPWM模式
- 避免频率干扰和串扰
- 可选的时钟同步
- 可编程开关频率范围为 200kHz 至 2.2MHz
- 降低EMI
- 可选可编程扩展频谱
- 无引线封装
- 丰富的保护特性
- 输出过压保护
- 利用断续模式实现输出短路保护
- 热关断保护
- 4A平均电感器电流限值
- 小解决方案尺寸
- 开关频率高达 2.2MHz（最大值）
- 3.0mm × 5.0mm HotRod™ QFN 封装
应用领域
- 汽车充电器
- USBPD
- 无线充电器
- 汽车信息娱乐系统与仪表组
- 汽车尾部照明
- 高级驾驶辅助系统 (ADAS)
