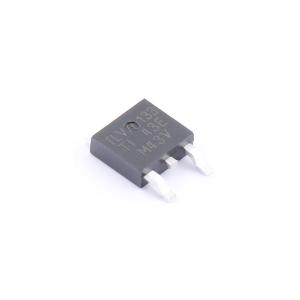

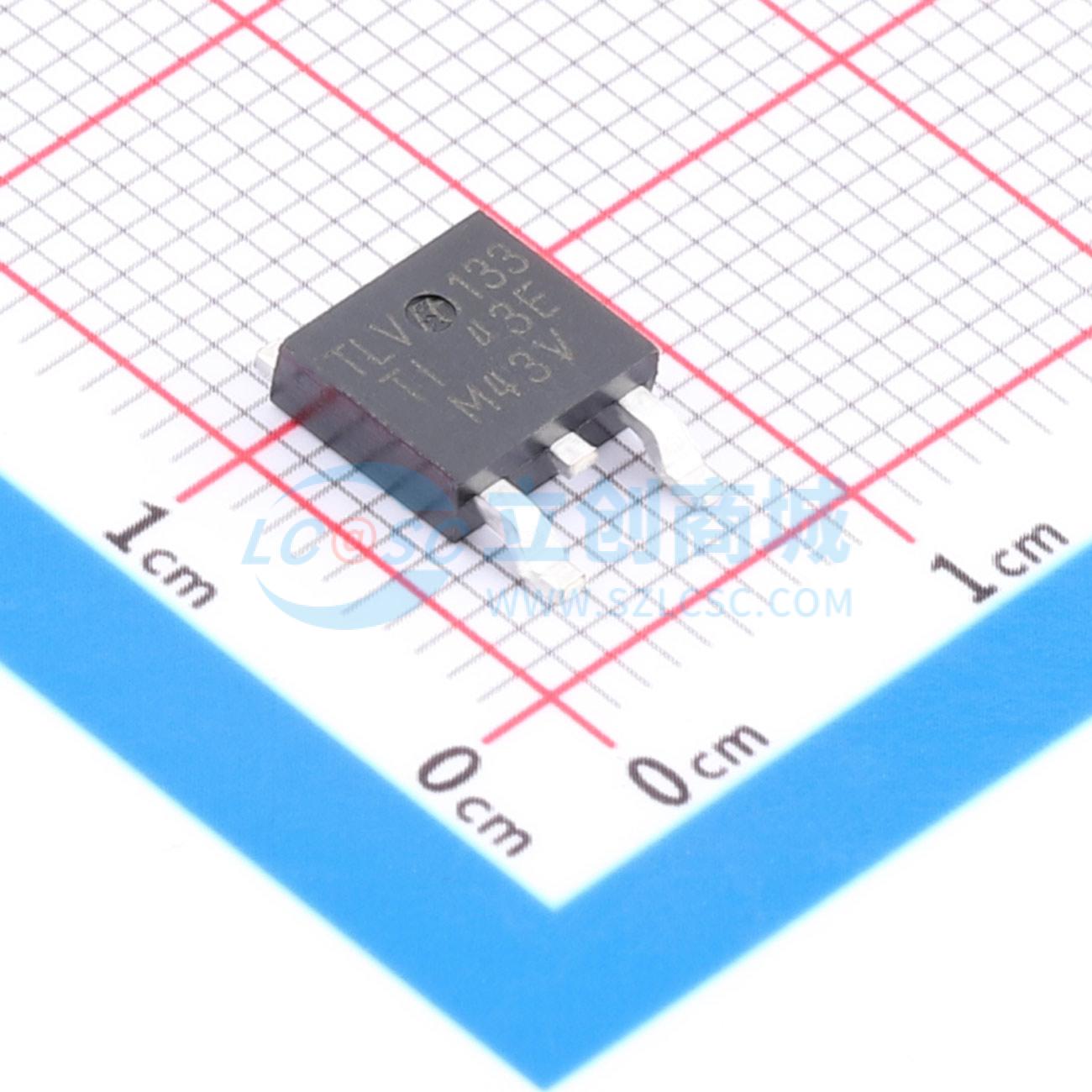

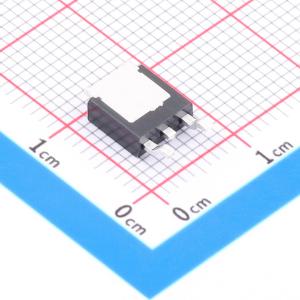

TLV76133KVUR

3.3V 1A 16V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TLV761是一款线性稳压器，在传统x1117稳压器（TLV1117或LM1117）的基础上改进了功能，具有更严格的输出精度和低静态电流 (IQ)，可降低待机功耗。TLV761与其他采用SOT-223、TO-252封装且具有固定输出的稳压器引脚对引脚兼容。
品牌名称: TI(德州仪器)
商品型号: TLV76133KVUR
商品编号: C41835077
商品封装: TO-252
包装方式: 袋装
商品毛重: 1克(g)

商品参数

	属性	参数值
	静态电流(Iq)	65uA
	功能特性	内置软启动；过流保护；热关断；输入欠压保护
	工作温度	-40℃~+125℃
	输出类型	固定

商品概述

TLV761 是一款18V、1A固定输出线性稳压器，在传统 x1117 稳压器（TLV1117 或 LM1117）的基础上改进了功能，具有更严格的输出精度和低静态电流 (IQ)，可降低待机功耗。TLV761 与其他采用 SOT-223、TO-252 封装且具有固定输出的稳压器引脚对引脚兼容。TLV761 输入电压范围为 2.5V 至 18V，提供的输出电压范围为 0.8V 至 13V，可支持各种应用。TLV761 的宽带宽 PSRR 性能通常在 1kHz 时大于60dB，在 1MHz 时大于 40dB，因此有助于减小上游直流/直流转换器的开关频率，并更大限度地减少后置稳压器滤波。此外，TLV761 还具有内部软启动功能，可减少启动期间的浪涌电流，这有助于通过尽可能减少输入电容来节省设计空间和成本。TLV761 具有折返电流限制，可在高负载电流故障或短路事件期间限制器件的功率耗散。

商品特性

输入电压范围VIN:2.5V 至 18V（20V 最大额定值）
输出电压范围VOUT:0.8V 至 13V（固定值，100mV 阶跃）
输出电流:高达 1A
低静态电流IQ:60μA（典型值，关断时约 1.5μA）
在线路和负载范围内 ±1% 的输出精度
高PSRR:1kHz 频率下为 60dB，1MHz 频率下为 40dB
内部软启动时间:500μs（典型值）
折返电流限制和热保护
与 1μF 的陶瓷输出电容器搭配使用时可保持稳定
工作温度范围:-40℃ 至 +125℃
提供封装:4 引脚 6.5mm x 7mm SOT-223；3 引脚 6.6mm x 10.11mm TO-252

应用领域

电器
家庭影院和娱乐系统
电机驱动器
HVAC 和楼宇安全系统
智能电表

	属性	参数值
	商品目录	线性稳压器(LDO)
	工作电压	16V
	输出电压	3.3V
	输出电流	1A
	压差	1.6V@(1A)
