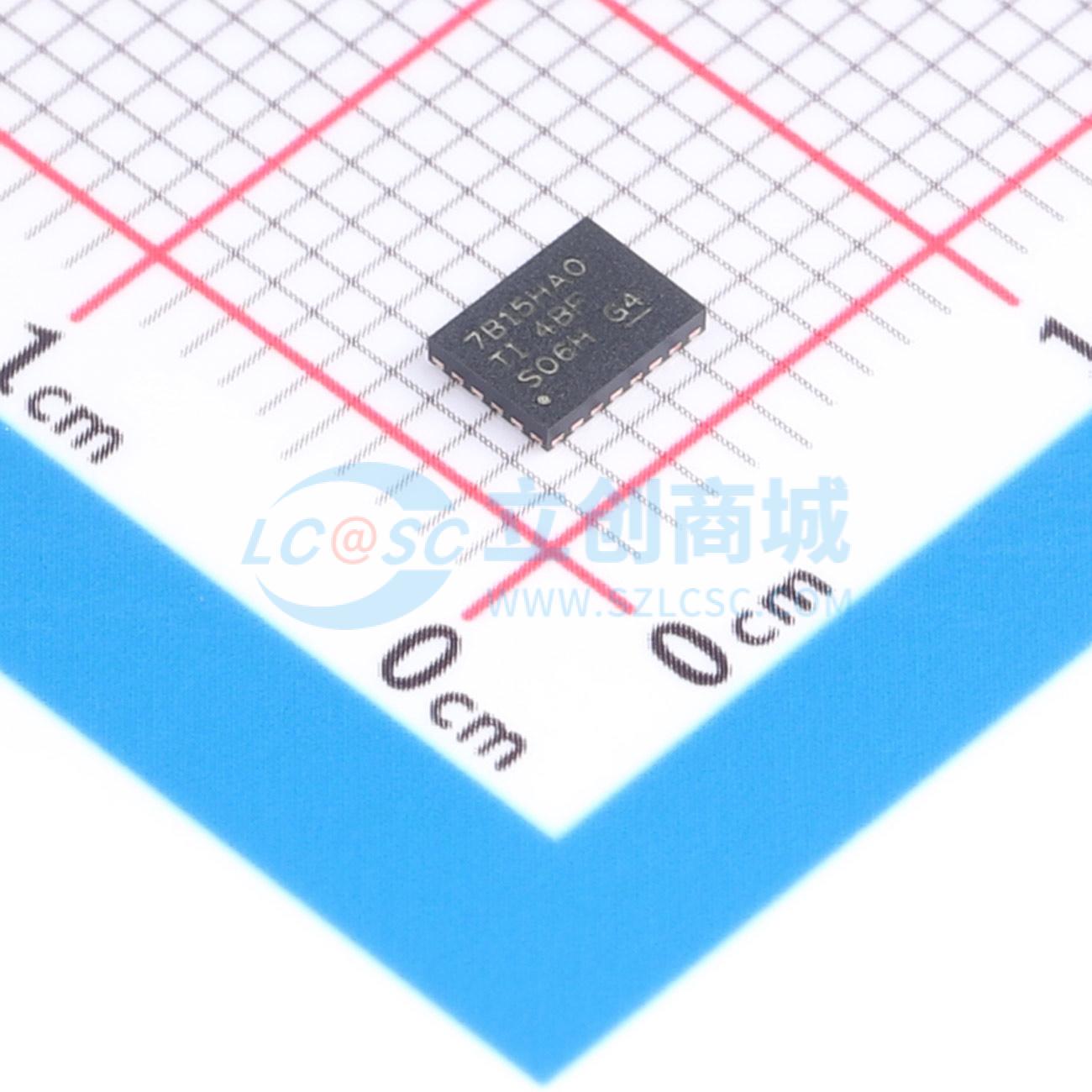

TPS6287B15HA0WRZVR

TPS6287B10、TPS6287B15、TPS6287B20、TPS6287B25 和 TPS6287B30 是具有 I2C 接口和差分遥感的 10A、15A、20A、25A 和 30A 同步直流/直流降压转换器系列。所有器件都具有高效率且易于使用。低阻电源开关可在高温环境下支持高达 30A 的输出电流。这些器件可在堆叠模式下运行，以提供更高的输出电流或将功耗分散到多个器件上。TPS6287Bxx 系列实现了固定频率 DCS 控制方案，该方案支持快速瞬变响应。器件可以在省电模式下运行以充分提高效率，也可以在强制 PWM 模式下运行以实现出色瞬态性能和超低输出电压纹波。可选的遥感功能可更大限度地提高负载点的电压调节，并且该器件可在整个输出电压范围内实现 ±0.8% 的直流电压精度。I2C 兼容接口提供多种控制、监控和警告功能，例如电压监控和温度相关警告。可快速调整输出电压，使负载功耗适应性能需求，默认启动电压可通过电阻选择，由VSET1 和 VSET2 引脚配置。

• 输入电压范围:2.7V 至 6V
• 提供3个可选输出电压范围，覆盖0.4V 至 1.675V，分别为:0.4V 至 0.71875V，阶跃为1.25mV；0.4V 至 1.0375V，阶跃为2.5mV；0.4V 至 1.675V，阶跃为5mV
• 输出电压精度:±0.8%
• 内部集成电源MOSFET，阻值为2.6mΩ 和 1.5mΩ
• 可调软启动
• 外部补偿
• 可通过 VSET1 和 VSET2 引脚选择启动输出电压，范围及阶跃为:0.4V 至 0.775V，阶跃为25mV；0.8V 至 1.55V，阶跃为50mV
• 可通过 FSEL 引脚选择开关频率 1.5MHz、2.25MHz、2.5MHz 或 3MHz，该功能仅适用于TPS6287BxxJE2
• 支持强制 PWM 或省电模式运行
• 可通过外部电阻器或 I2C 选择启动输出电压
• 支持与I2C兼容的接口，接口频率高达 3.4MHz
• 支持可选堆叠操作，以提高输出电流能力
• 差分遥感
• 具备热预警和热关断功能
• 输出放电
• 可选展频时钟
• 带有窗口比较器的电源正常输出

• FPGA、ASIC 和数字内核电源
• 光纤网络
• 存储
