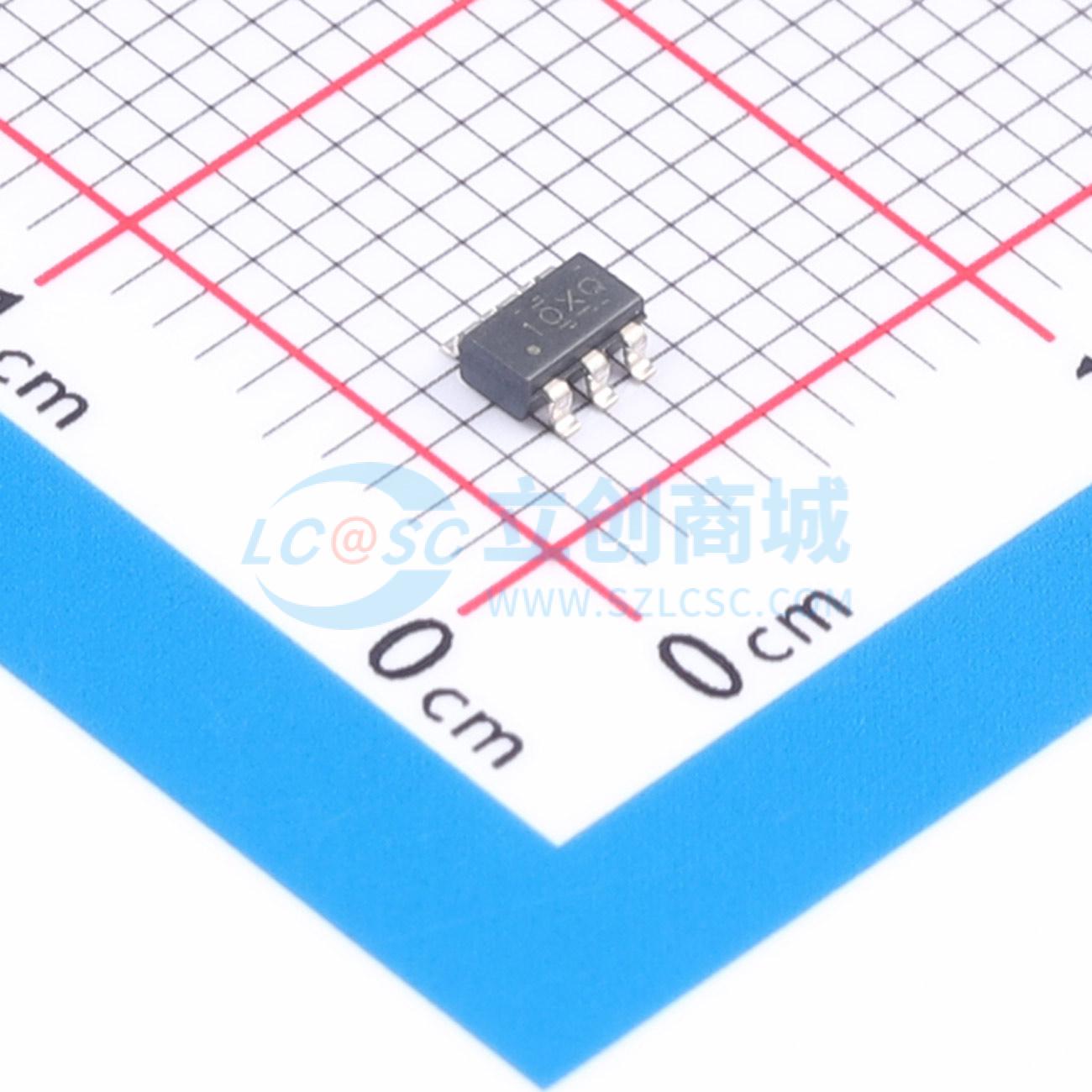

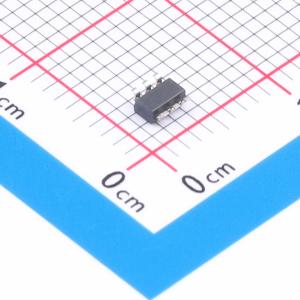

LMR51610XQDBVRQ1

降压型 1A 4V~65V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款简单易用的宽VIN同步降压转换器，能够驱动高达0.6A和1A的负载电流。具有4V至65V的宽输入电压范围，适用于从非稳压源进行电源调节的各种工业应用。以400kHz的开关频率运行，支持使用相对较小的电感器，从而优化设计尺寸。PFM版本可在轻负载时实现高效率，FPWM版本可在整个负载范围内实现恒定频率和低输出电压纹波。通过在内部实现软启动和补偿电路，可更大限度地减少器件所用的外部元件。内置保护功能，例如逐周期电流限制、断续模式短路保护以及在功耗过大时触发热关断。
品牌名称: TI(德州仪器)
商品型号: LMR51610XQDBVRQ1
商品编号: C41834356
商品封装: SOT-23-6
包装方式: 袋装
商品毛重: 0.057克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	26.5uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；逐波限流；过流保护；打嗝限流

商品概述

LMR516xx-Q1 是一款宽输入电压（VIN）、易用的同步降压转换器，最高可支持0.6A和1A的负载电流。该器件输入电压范围为4V至65V，设计用于多种工业应用，可从未经调节的电源获得功率调节。该器件工作在400kHz开关频率，可支持使用尺寸更小的电感器，优化设计尺寸。LMR516xx-Q1提供PFM版本实现轻载下的高效率，FPWM版本可在全负载范围内实现恒定频率与较小的输出电压纹波。软启动与补偿电路均内置集成，因此器件仅需极少外部元件即可使用。该器件内置多种保护功能，包括逐周期电流限制、打嗝模式短路保护，以及功耗过高时的热关断功能。

商品特性

AEC-Q100认证
温度等级1:环境工作温度范围为-40℃至125℃
具备功能安全能力
可提供相关文档辅助功能安全系统设计
针对严苛工业应用配置
4V至65V输入电压范围
0.6A / 1A连续输出电流
输入瞬态保护最高可达70V
最小开关导通时间为80ns
固定400kHz开关频率
结温范围为-40℃至150℃
最大占空比96%
预偏置输出下可单调启动
带打嗝模式的短路保护
精确使能控制
集成同步整流，实现更小设计尺寸
内置补偿，易用性好
引脚兼容封装提供多种选型选项
提供PFM和强制PWM（FPWM）选项

应用领域

车身电子与照明
信息娱乐与仪表组
高级驾驶辅助系统（ADAS）

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~65V
	输出电压	800mV~28V
	输出电流	1A
	开关频率	400kHz
	工作温度	-40℃~+150℃@(TJ)
