LMR51425SDRRR

LMR514x5是一款宽输入电压、易用的同步降压转换器，可驱动最高2.5A或3.5A的负载电流。其输入电压范围为4V至36V，该器件设计用于多种工业应用，可从未经调节的电源进行电源调理。LMR514x5可通过外部电阻在200kHz至1.1MHz范围内调节开关频率，为优化效率或外部元件尺寸提供灵活性。该器件的PFM版本可实现轻负载下的高效率，FPWM版本可在整个负载范围内实现恒定频率和更小的输出电压纹波。软启动和补偿电路均集成在内部，使得该器件仅需最少的外部元件即可使用。该器件内置保护功能，包括逐周期电流限制、打嗝模式短路保护，以及针对功耗过大情况的热关断。LMR514x5采用WSON-12封装。

• 支持功能安全设计，有相关文档可辅助功能安全系统设计
• 适配严苛工业应用
• 输入电压范围为4V 至 36V
• 连续输出电流为2.5A或3.5A
• 室温下电压基准公差为±1.0%
• 典型最小导通时间为75ns
• 低静态电流:25μA
• 开关频率可调范围为200kHz 至 1.1MHz
• 支持扩频
• 精密使能输入
• 开漏PGOOD输出
• 输入欠压锁定(UVLO)
• 逐周期电流限制
• 打嗝模式短路保护
• 热关断
• 设计尺寸小，易于使用
• 集成同步整流
• 内置补偿提升易用性

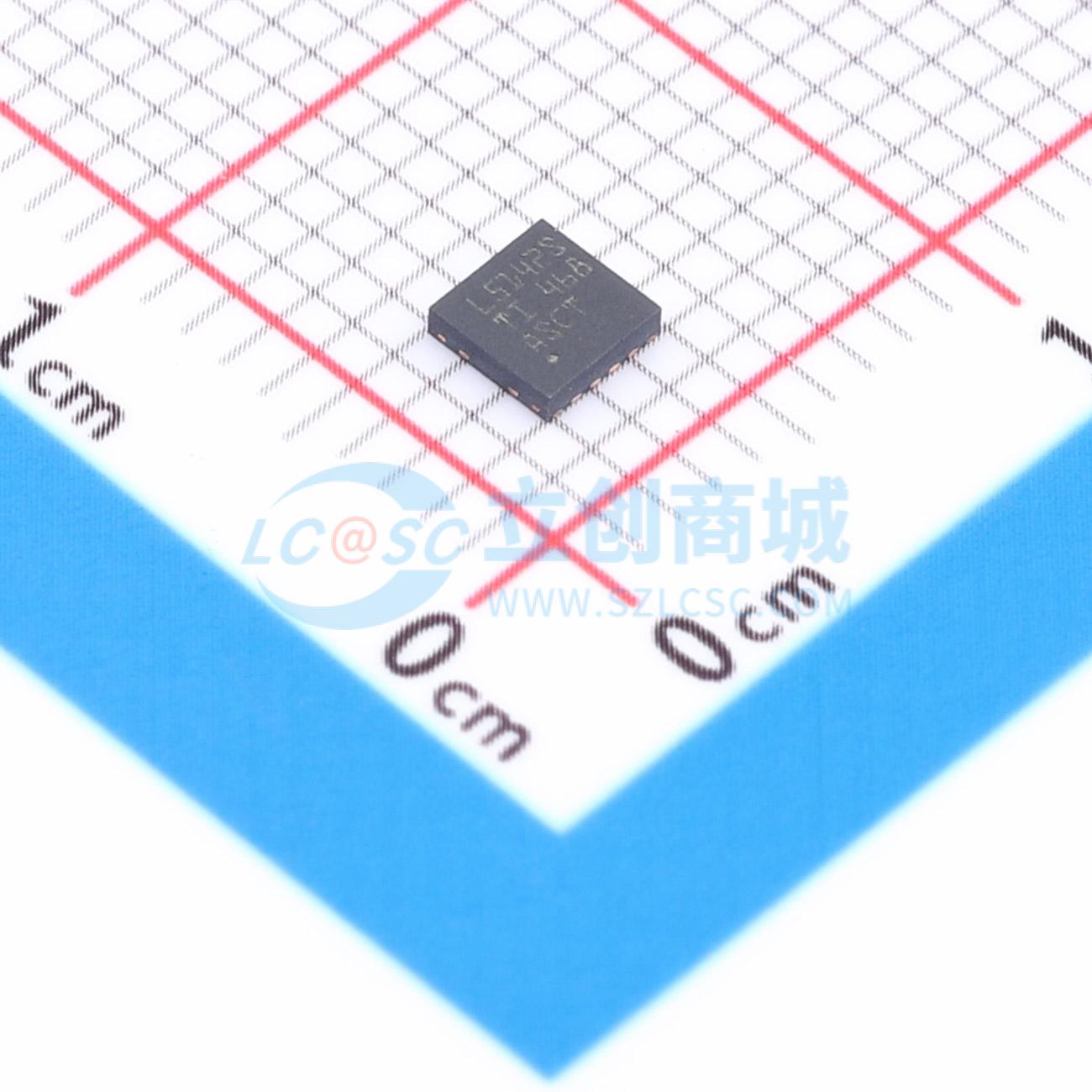

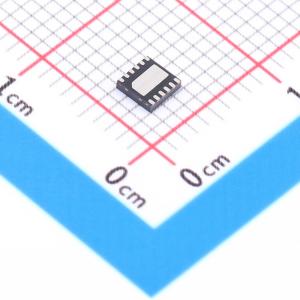

• 采用WSON-12封装
• PFM和FPWM选项可用于引脚兼容封装
• 可使用WEBENCH® Power Designer配合LMR514x5创建定制设计

• 大型家电
• PLC、DCS和PAC
• 测试与测量仪器
• 功率输送
