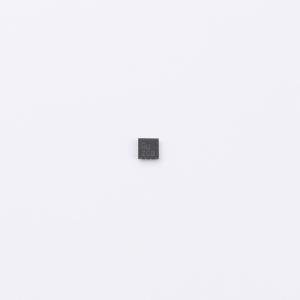

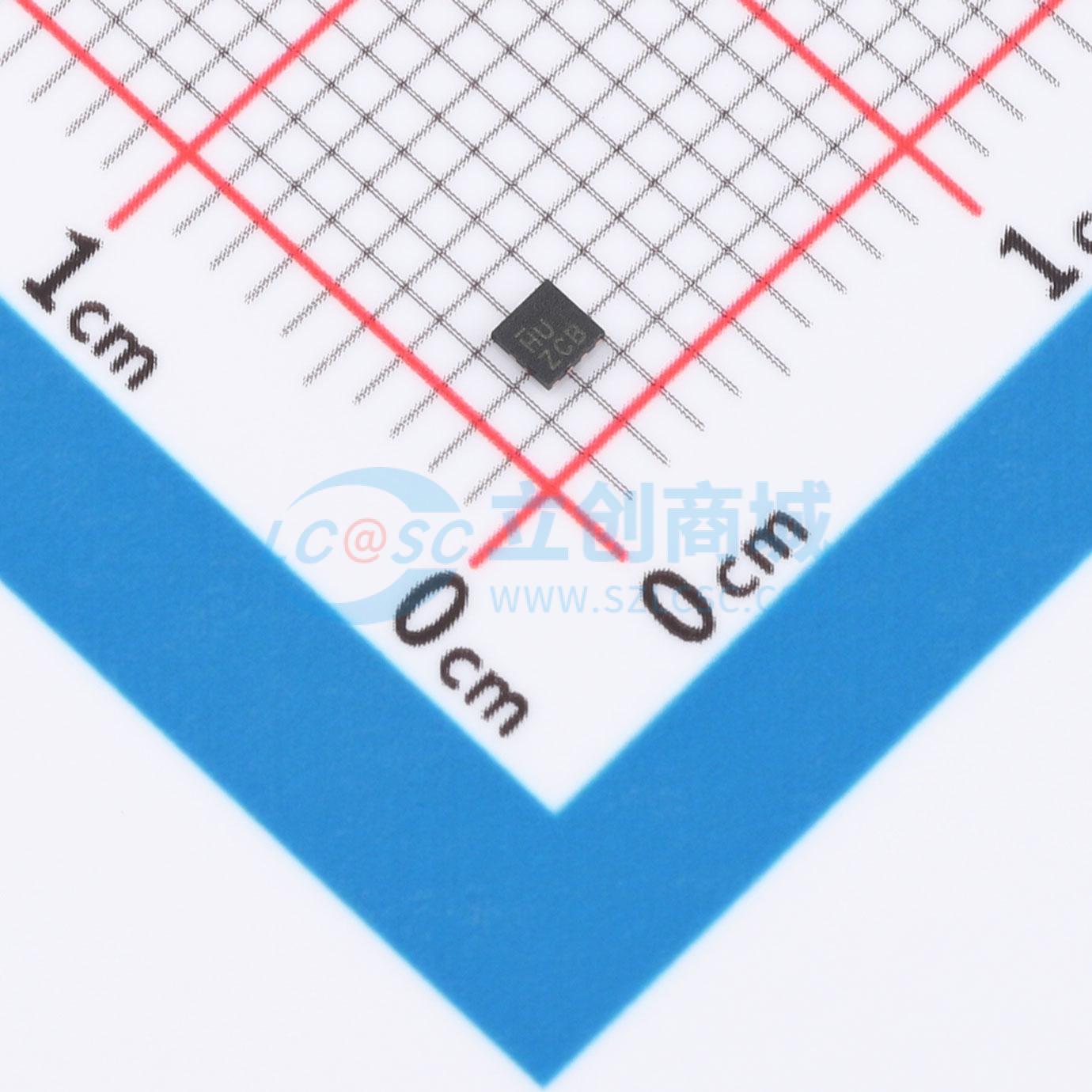

PI5USB216XUAEX
USB2.0信号调理器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- DIODES(美台)
- 商品型号
- PI5USB216XUAEX
- 商品编号
- C41813163
- 商品封装
- QFN-12(1.6x1.6)
- 包装方式
- 袋装
- 商品毛重
- 0.52克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB转换芯片 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 低功耗模式；关断模式 |
商品概述
PI5USB216是一款USB2.0信号调理器，用于增强信号并插入预加重，以补偿调理器前后通道中的码间干扰（ISI）信号损失。其专利待批设计可在D + / D - 上实现对称的增强/预加重，以保持稳定的共模。PI5USB216可用于USB主机或设备应用，适用于远离USB物理层或远离连接器的应用场景。可根据通道条件通过引脚或I²C模式配置增强/预加重和接收器灵敏度级别。还能检测并报告设备连接和高速握手是否成功。PI5USB216与USB即插即用（OTG）和电池充电（BC 1.2）协议兼容。可通过控制引脚启用集成的BC 1.2电池充电控制器。
商品特性
- 宽电源电压范围：2.3V至5.5V
- USB端口耐受5.5V电压
- 断开和关机模式下功耗低
- 与USB2.0、OTG 2.0和BC 1.2兼容
- 集成BC 1.2 CDP电池充电控制器
- 主机或设备无关
- 通过引脚模式或I²C模式对增强/预加重级别和接收器灵敏度进行编程
- 在D + / D - 上实现对称的增强/预加重，以保持稳定的共模
- 设备连接和高速检测
- 支持最长5m的电缆长度
- 使用两个PI5USB216时支持最长10m的电缆长度
- ESD性能：2KV HBM，1KV CDM
- 工业温度范围：-40°C至85°C
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色”器件
- 有符合汽车标准的部件（DIOES PI5USB216Q），其数据手册单独提供
- 封装（无铅且绿色）：12引脚X2QFN（XUA）
应用领域
- 服务器
- 存储服务器
- JBOD
- RBOD
