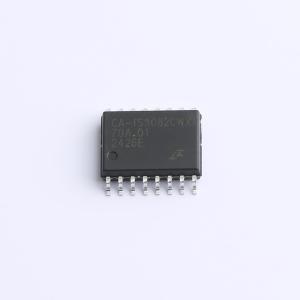

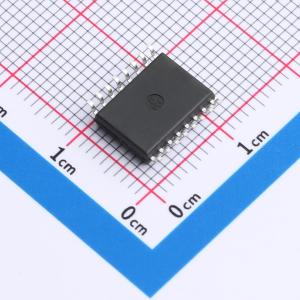

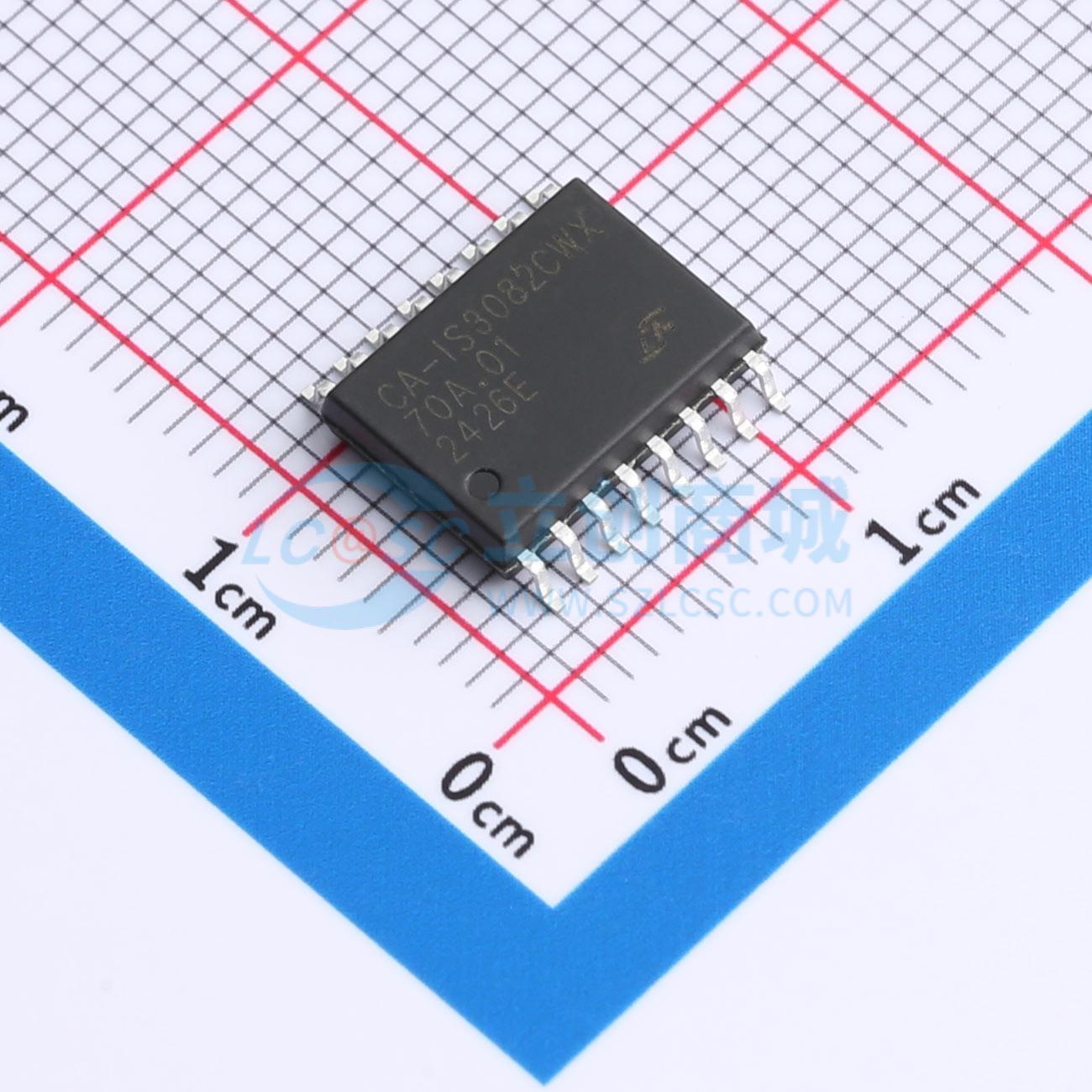

温馨提醒：图片仅供参考，商品以实物为准
CA-IS3082CWX
5kVRMs增强型绝缘隔离式半双工RS-485收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CA-IS3082Cx 是增强型绝缘隔离式半双工RS-485 收发器，电气隔离等级高，能够满足工业应用场景严苛的要求。该系列器件内部的逻辑输入与输出缓冲器之间通过二氧化硅（SiO₂）绝缘栅隔离，能够承受高达5000Vₚ₋ₚ（1分钟）的电气隔离以及具有 ±150kV/μs 的典型CMTI 性能。绝缘栅阻断了逻辑侧与总线侧的地环路，有助于降低具有较高地电势差的端口间干扰，确保数据的正确传输。
- 品牌名称
- Chipanalog(川土微)
- 商品型号
- CA-IS3082CWX
- 商品编号
- C41784141
- 商品封装
- SOIC-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.8634克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式RS485/422收发器 | |
| 最大数据速率 | 500Kbps | |
| 通讯模式 | 半双工 | |
| 隔离电压(Vrms) | 5000 | |
| CMTI(kV/us) | 150kV/us | |
| 驱动器数 | 1 | |
| 接收器数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | - | |
| 节点数 | 256 | |
| 静电保护 | ±20kV | |
| 功能特性 | 失效保护电路；总线故障检测 | |
| 逻辑侧工作电压 | 3V~5.5V | |
| 总线侧工作电压 | 3V~5.5V | |
| 工作温度 | -40℃~+125℃ |
商品概述
CA-IS3082Cx 是增强型绝缘隔离式半双工RS-485 收发器，电气隔离等级高，能够满足工业应用场景严苛的要求。该系列器件内部的逻辑输入与输出缓冲器之间通过二氧化硅（SiO₂）绝缘栅隔离，能够承受高达5000Vₚ₋ₚ（1分钟）的电气隔离以及具有 ±150kV/μs 的典型CMTI 性能。绝缘栅阻断了逻辑侧与总线侧的地环路，有助于降低具有较高地电势差的端口间干扰，确保数据的正确传输。
CA-IS3082Cx 器件可用于支持多节点数据通信总线，最高通信速率为500kbps，最多允许同一总线上挂接256个收发器。CA-IS3082Cx 为半双工收发器，可通过器件的接收使能与发送使能引脚控制收发状态，避免总线冲突。
CA-IS3082Cx 器件采用16 引脚宽体SOIC 封装，引脚排布兼容主流隔离式 RS-485 收发器，支持 -40℃~125℃ 的工作温度范围。
CA-IS3082Cx 增强型绝缘隔离式半双工RS-485 收发器在总线侧与控制器侧（逻辑侧）之间提供高达 5kVₚ₋ₚ 的电气隔离。这些器件具有 ±150kV/μs 的共模瞬态抗扰度，支持500kbps 的数据传输速率。该系列器件能够在嘈杂的环境下实现可靠的数据传输，适用于电机驱动、PLC 通信模块、HVAC 等广泛的工业应用。该系列收发器通过两种机制避免在发生总线故障或总线冲突时出现大的功率消耗：首先是驱动器具有限流保护功能，即在所允许的共模电压范围内一旦发生输出短路，驱动器输出会限流；其次是热关断保护，一旦检测到器件结温超过热关断阈值，驱动器禁用。
商品特性
- 满足或超过TIA/EIA-485A标准的RS-485收发器数据速率：500kbps
- 1/8 单位负载（支持多达 256 个总线节点）
- 逻辑侧供电范围：3V 至 5.5V
- 总线侧供电范围：3V至 5.5V
- 总线共模工作范围： -7V 至 +12V
- 高共模瞬态抗扰度： ±150kV/μs（典型值）
- 总线A/B引脚ESD保护等级： ±20kV (HBM)
- 带有限流驱动器和热关断功能
- 开路、短路和空闲总线失效保护
- 宽工作温度范围： -40℃~125℃
- 16引脚宽体SOIC封装，引脚排布兼容主流隔离式RS-485 收发器
- 额定工作电压下隔离栅寿命大于40年
- 优异的隔离性能（认证中）：符合UL 1577 认证，1 分钟 5kVₚ₋ₚ 隔离耐压
- 符合DIN EN IEC 60747-17 (VDE 0884-17) :2021-10 标准的 7070Vₚ₋ₚ V₁₀ₜₘ
- 符合GB4943.1-2022 的 CQC 认证
- TUV 认证
应用领域
- 光伏逆变器
- 工厂自动化
- 电机驱动器
- 楼宇自动化
- 电力计量
