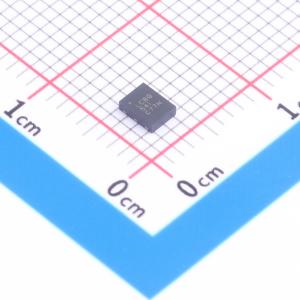

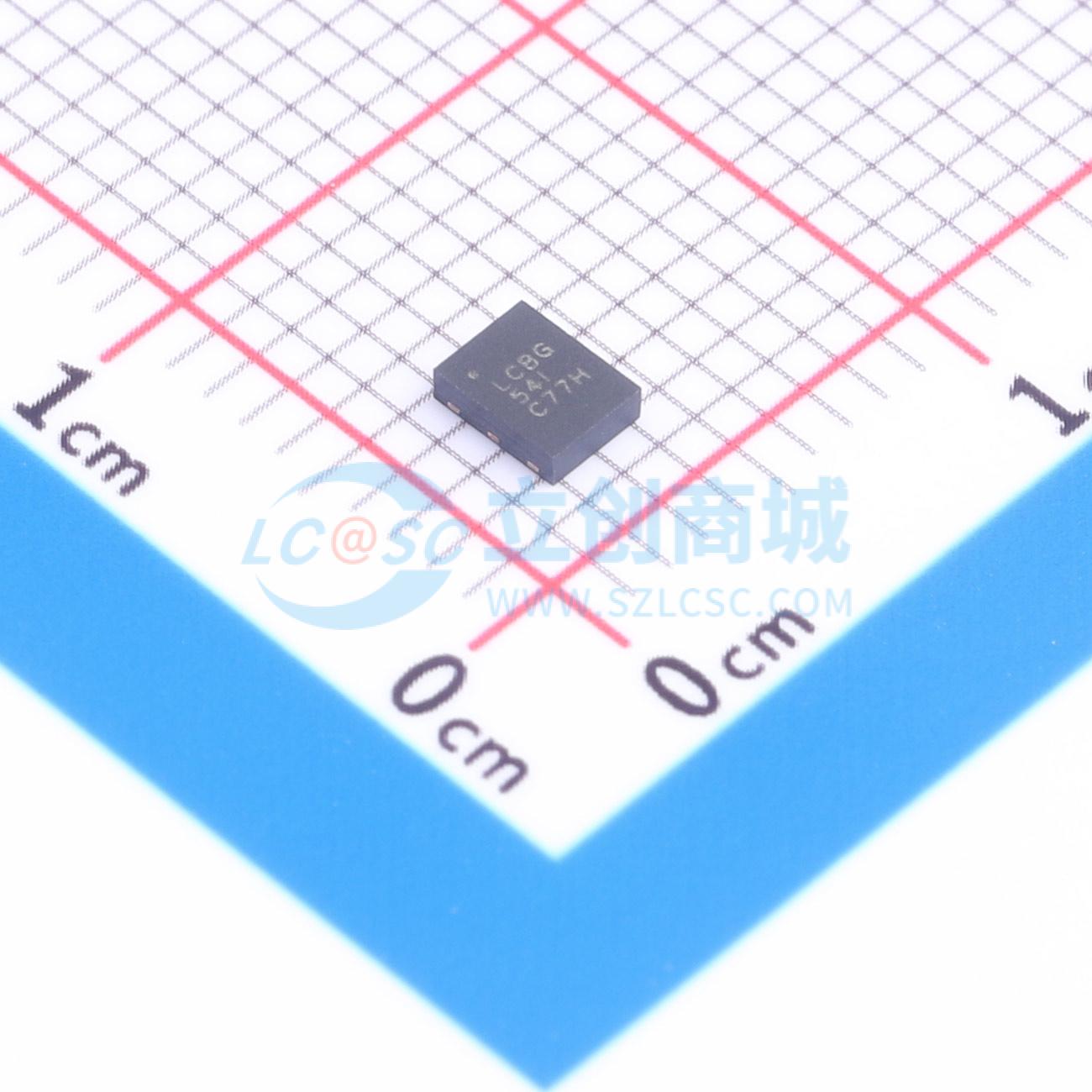

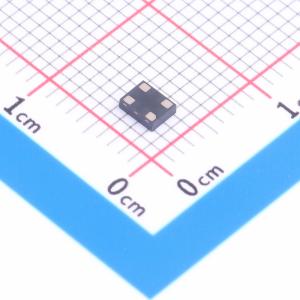

LMK6CE02500CDLER

德州仪器的体声波（Bulk-Acoustic Wave, BAW）是一种微谐振器技术，可将高精度BAW谐振器与超低抖动时钟电路直接集成到封装中。BAW和其他硅基制造工艺一样，完全在TI工厂设计和制造。LMK6x器件是一款超低抖动固定频率振荡器，采用BAW作为谐振源。器件按照特定工作模式在工厂编程，包括频率、电压、输出类型和功能引脚。凭借高性能小数分频器，LMK6x能够生成指定范围内的任意频率，为所有频率需求提供单一器件系列。该器件的高性能时钟、机械稳定性、灵活性和小封装选项，专为电信、数据和企业网络以及工业应用中的高速SERDES参考时钟和核心时钟设计。

• 高性能差分和单端输出振荡器，支持在以下范围内输出任意固定频率
• LMK6D: 1MHz 至 400MHz，LVDS 输出
• LMK6H: 1MHz 至 400MHz，HCSL 输出
• LMK6P: 1MHz 至 400MHz，LVPECL 输出
• LMK6C: 1MHz 至 200MHz，LVCMOS 输出
• 超低抖动
  • LMK6D/LMK6H/LMK6P: 在156.25MHz（12kHz 至 20MHz）下，RMS抖动典型值100fs / 最大值125fs
  • LMK6C: 在100MHz（12kHz 至 20MHz）下，RMS抖动典型值350fs / 最大值500fs
  • LMK6H: 符合PCIe Gen 1 至 Gen 7标准
• ±25ppm总频率稳定度，包含10年老化和所有其他因素
• 业界最小标准DLE和DLF封装
• 支持扩展工业温度等级
  • LMK6P/LMK6D/LMK6H: -40℃ 至 85℃
  • LMK6C: -40℃ 至 105℃
• 集成LDO，实现出色的电源抗噪声干扰:在500kHz纹波下PSRR为-72dBc
• 启动时间: < 5ms
• 支持标准频率，可支持1MHz 至 400MHz之间的任意频率，如需所需频率和样片请联系TI代表

• 56G/112G PAM4时钟
• 100G/200G/400G/800G光传输网络和相干光学
• 有线网络、交换机、路由器、线卡、SAN、数据中心和基带单元（BBU）
• PCIe Gen 1 至 Gen 7 参考时钟
• 工业应用
• 测试与测量
• ASIC、FPGA、MCU参考时钟
• 高性能晶体振荡器替代
