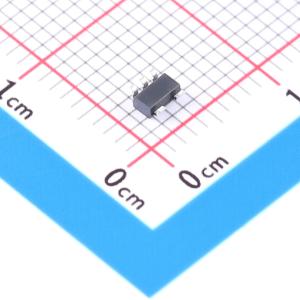

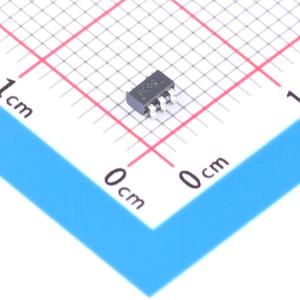

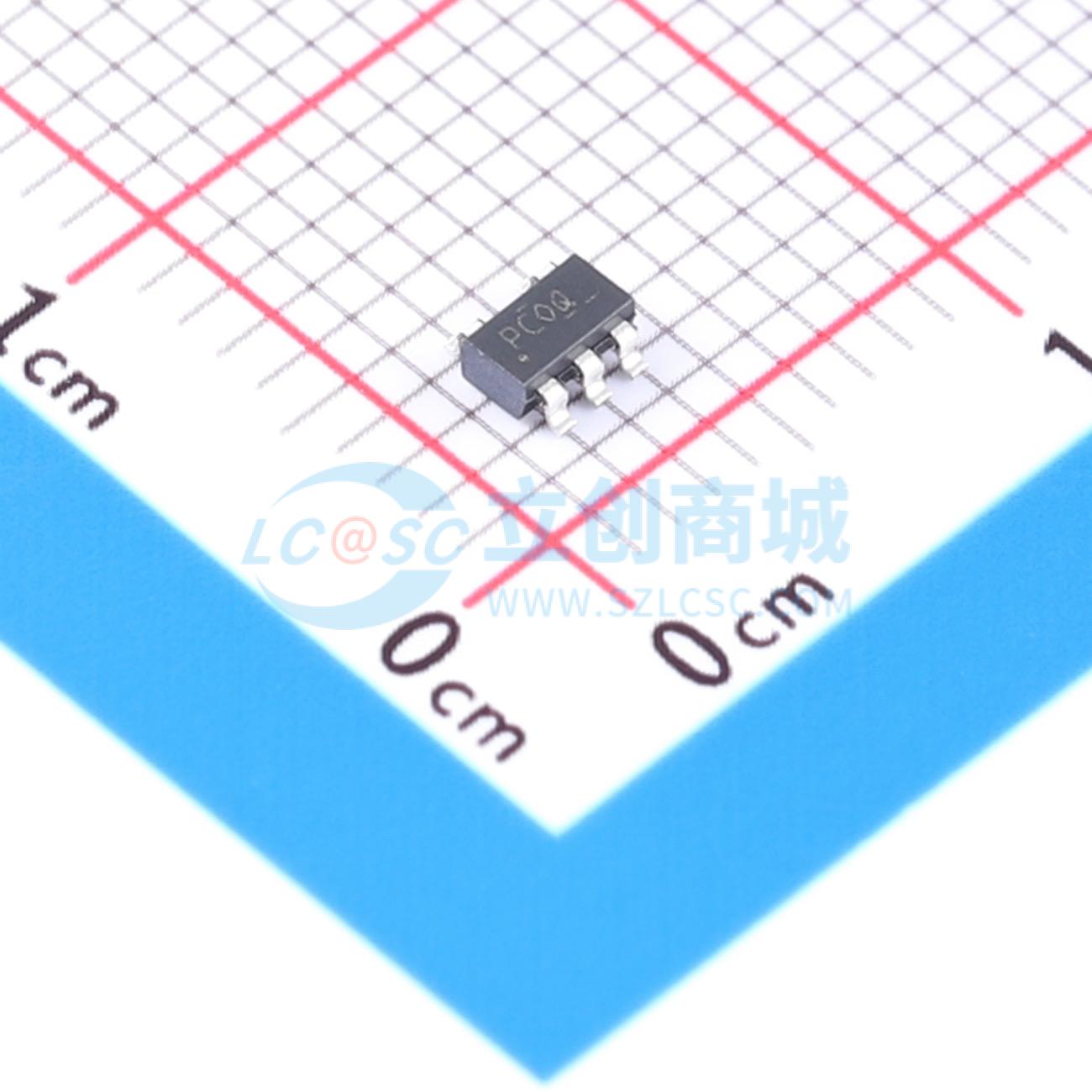

TPS76950QDBVRM3Q1

5V 100mA 16V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是低压降（LDO）线性稳压器，支持2.5V至16V的输入电压范围（新芯片）和高达100mA的负载电流。对于新芯片，支持的输出范围为1.2V至5.0V（固定版本）或1.2V至5.5V（可调版本）。该器件具有宽输入电压范围，非常适合在稳压电源轨（例如10V或12V）下运行。新芯片的电压范围高达16V
品牌名称: TI(德州仪器)
商品型号: TPS76950QDBVRM3Q1
商品编号: C41512814
商品封装: SOT-23-5
包装方式: 袋装
商品毛重: 0.033克(g)

商品参数

	属性	参数值
	静态电流(Iq)	55uA
	噪声	165uVrms
	功能特性	输入欠压保护；使能控制；内置软启动；过流保护；短路保护；输出放电；热关断
	工作温度	-40℃~+125℃
	输出类型	固定
	输出通道数	1

商品概述

TPS769-Q1 是低压降 (LDO) 线性稳压器，支持 2.5V至 16V 的输入电压范围（新芯片）和高达 100mA 的负载电流。对于新芯片，支持的输出范围为 1.2V 至5.0V（固定版本）或 1.2V 至 5.5V（可调版本）。该器件具有宽输入电压范围，适合在稳压电源轨（例如 10V 或 12V）下运行。新芯片的电压范围高达16V，该范围允许 LDO 为各种应用产生偏置电压。这些应用包括电源微控制器 (MCU) 和处理器，以及碳化硅 (SiC) 栅极驱动器和麦克风。高带宽 PSRR 性能在 1kHz 时大于 70dB，在 1MHz 时大于 46dB（新芯片）。此性能有助于衰减上游直流/直流转换器的开关频率，并更大限度减少后置稳压器滤波。新芯片支持内部软启动电路机制，该机制可减小启动期间的浪涌电流，从而降低输入电容。

商品特性

符合面向汽车应用的 AEC-Q100 标准
温度等级 1:–40℃ 至 125℃，TA
旧芯片输入电压范围:2.7V 至 10V（最大值 13.5V）
新芯片输入电压范围:2.5V 至 16V（最大值 18V）
可调节输出电压范围:旧芯片 1.25V 至 5.5V；新芯片 1.2V 至 5.5V
固定输出电压范围:旧芯片 1.5V 至 5V；新芯片 1.2V 至 5V
新芯片高 PSRR:1MHz 时为 46dB
输出精度:旧芯片为 3%（整个负载和温度范围）；新芯片为 1.2%（整个负载和温度范围）
压降电压:旧芯片 100mA 时典型值为 71mV；新芯片 100mA 时典型值为 150mV
集成故障保护:包含热关断、过流保护
新芯片内部软启动时间典型值:750µs
稳定运行所需输出电容器:旧芯片 ≥ 4.7μF；新芯片 ≥ 2.2μF
新芯片封装为 5 引脚 SOT-23，RJA = 178.6 ℃

应用领域

混合动力、电动和动力总成系统
ADAS 模块
信息娱乐系统与仪表组
工业运输

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	16V
	输出电压	5V
	输出电流	100mA
	电源纹波抑制比(PSRR)	58dB@(1kHz)
	压差	150mV
