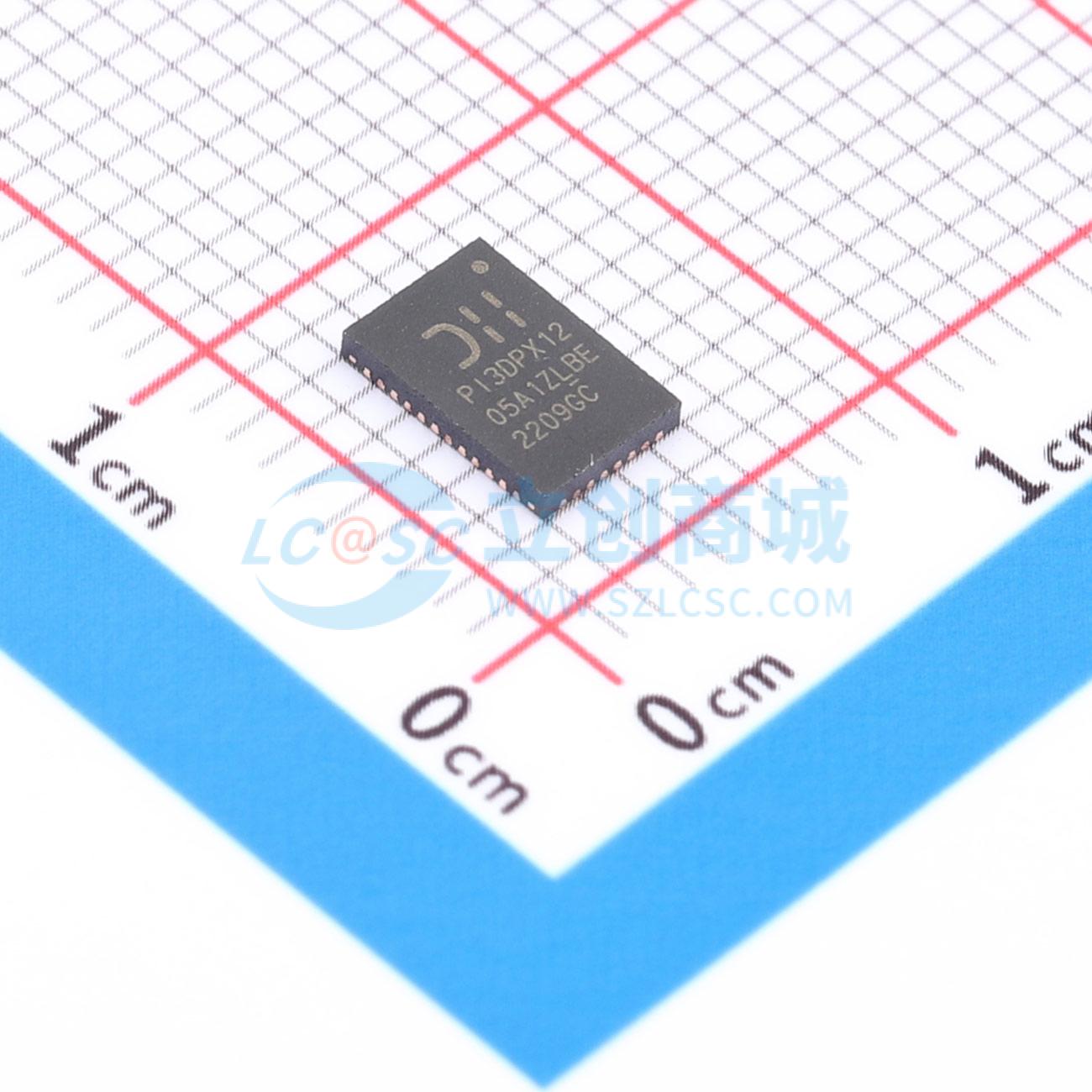

PI3DPX1205A1ZLBEX
支持DP1.4/DP2.1、USB3.2 Gen2的6:4线性重驱动器，内置Aux/SBU开关，低延迟、无阻塞
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- DIODES(美台)
- 商品型号
- PI3DPX1205A1ZLBEX
- 商品编号
- C3764338
- 商品封装
- TQFN-40(4x6)
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB转换芯片 | |
| 应用功能 | USB转DP | |
| USB协议版本 | USB 3.2 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.3V | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品概述
DIODES PI3DPX1205A1是一款支持源端应用的USB Type-C DP-Alt DP1.4/DP2.1 (UHBR10) USB3.2 Gen2 6:4线性重驱动器，支持DP链路训练透明。该设备符合VESA DP Alt 1.4和USB 3.2 Gen 2行业标准。DP1.4/DP2.1 (UHBR10)和USB3.2 Gen2差分信号中的每一个都可以通过I2C控制设置轻松调整均衡、输出摆幅和增益值。它可以通过减少符号间干扰抖动，优化DP/USB 10Gbps信号在各种物理介质上的性能。无阻塞线性重驱动器比传统CMOS限幅重驱动器提供更好的附加抖动性能。线性均衡不会阻塞接收器DFE的自适应通道控制，支持DisplayPort透明LT（链路训练），而不依赖于DP-Aux通道监听器。
商品特性
- 灵活的DP1.4/DP2.1 (UHBR10) USB3.2 Gen2 Type-C切换，用于DP-Alt输出
- 无延迟DisplayPort重驱动器，用于可变视频帧率控制
- 符合DP1.4 (8.1Gbps)、DP2.1 (10Gbps)和USB3.2 Gen2 (10Gbps)标准
- 每个DP/USB模式下的接收器均衡、平坦增益、-1dB压缩输出摆幅
- 无阻塞超低延迟线性重驱动，支持透明DisplayPort链路训练
- 内置控制逻辑，用于Type-C插拔正常和翻转方向，采用I2C编程模式
- 从I2C模式速度高达1MHz
- 单电源供电：3.3V
- 工业温度范围：-40°C至85°C
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色”器件
应用领域
- 笔记本电脑
- 台式机
- 一体机电脑
- 平板电脑和移动设备
- 扩展坞、嵌入式系统
